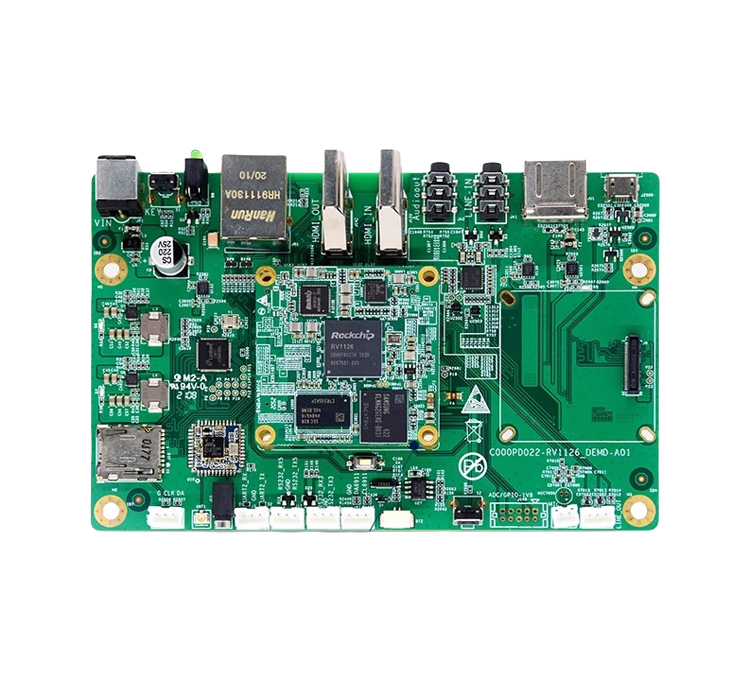

HT-RV1126定制开发套件
性能与应用介绍 RV1126 处理器核心具有双核 ARM Cortex-A7@1.5GHz，集成 NPU 处理单元。 RV1126 主板提供 1 路 HDMI 输出、1 路 USB2.0、3 路千兆网络、RS232、RS485 等 丰富外围接口。 RV1126 是针对多路高清/超高清（1080p/4M/5M/4K）IPC 产品应用开发的新 一代专业 SoC 芯片。RV1126 集成了 ARM A7 双核处理器和性能强大的神经网络推 理引擎，支持多种智能算法应用。同时，RV1126 提供两倍于前代产品的视频处 理能力。另外，H.265 视频解码引擎、视频图像处理的算法效果及性能得到了进 一步提升。结合丰富的外围设备及高速接口，该 SoC 芯片为客户产品提供了高性 能、优异图像质量的高清 IPC 解决方案，广泛用于安防市场等相关应用场景。 产品外观 RV1126 定制开发板-正面图 RV1126 定制开发板-背面图 产品规格 1、机械尺寸 核心板尺寸：45*45mm 开发板尺寸：91*141mmHT-RV1126 定制开发板-机械尺寸图2、硬件资源描述项目类型型号参数说明核心配置处理器RV1126CPU智能视频分析NPU存储内存DDR4存储EMMC连接器核心板连接器：FX8C-80S-SV 开发板：FX8C-80P-SV1(92) 主板接口电源输入1DC12V视频输入11*HDMI视频输出11*HDMI 网口11*LAN,10/100/1000MbpsUSB1USB2.0 音频输入1LINE IN/OUT RS2321工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）核心模块接口定义：软件规格参数 UBOOT启动方式支持从eMMC 启动烧录方式调试串口Kernel版本linux 4.19支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Device DriverSerial port串口驱动Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动OUPTHDMI 输出驱动eMMCeMMC 驱动DDRDDR驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作环境环境参数 最小值 典型值最大值商业级温度0℃/ 70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。 提供 vdec 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。2、技术支持 协助判断产品是否存在故障 RV1126 开发板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制 支持项目外包开发 查看更多

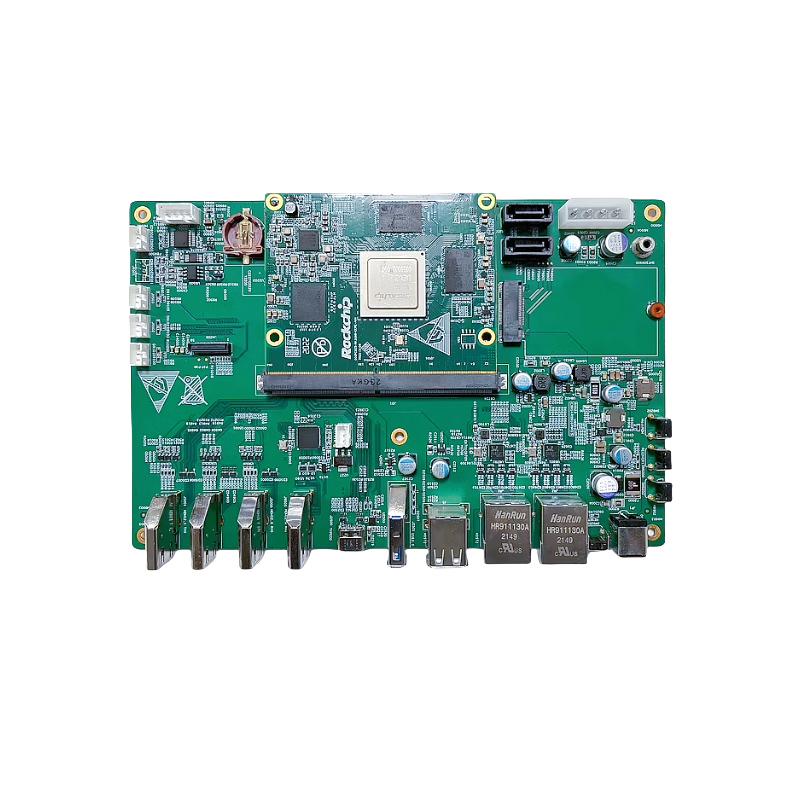

HT-RK3588定制开发套件
产品简介HT-RK3588定制开发板是常州海图信息科技股份有限公司推出的一款以RK3588处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-RK3588定制核心板集多种优势于一身，芯片采用先进的12nm低功耗工艺和低功耗架构设计，简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能及应用介绍HT-RK3588定制开发板H.265/H.264编解码，编码/解码性能高达8K@30fps/8K@60fps, 支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供的图像质量。支持多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络等。RK3588提供了丰富的计算资源，支撑行业类应用和消费类应用。 RK3588集成了四个A76和四个A55核， 支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。产品规格1、机械尺寸 HT-RK3588定制开发板正面图 HT-RK3588定制开发板接口图 连接器型号（核心板与底板）J40,J41FX10A-120S-SV（21）引脚间距0.65mm2、硬件规格参数 项目类型型号参数RK3588说明核心配置处理器4*A76+4*A55NNIE6.0Tops 神经网络运算性能存储内存DDR48GB存储EMMC32GB连接器底板连接器J41FX10A-120S-SV(21)外围接口HDMI接口4MIPI OUT*2 HDMI IN*2FAN接口1串口RS2321串口MCU_JTAG接口1串口ARM_JTAG接口1串口DEBUG1串口USB接口2USB2.0 HOST接口、USB3.0MASKROM1RECOVERY1PMIC_PWR_ON1网口210/100/1000兆SATA32*数据接口、1*供电接口 3、软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作环境环境参数最小值典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于定制核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec 等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-RK3588定制开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

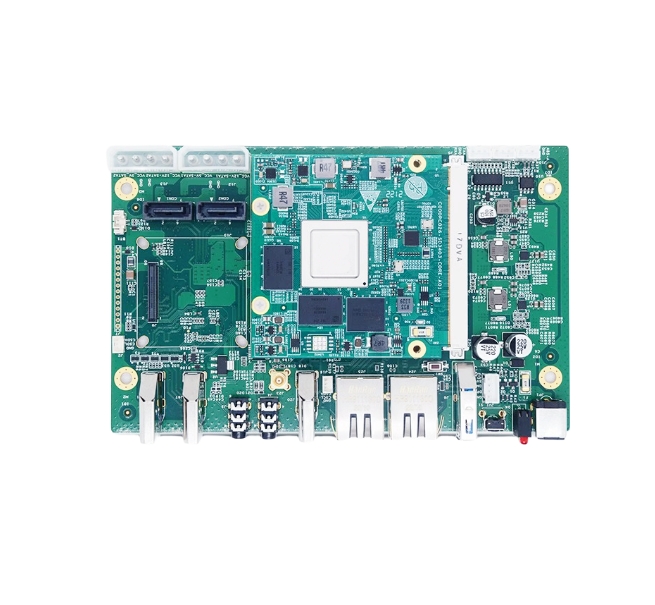

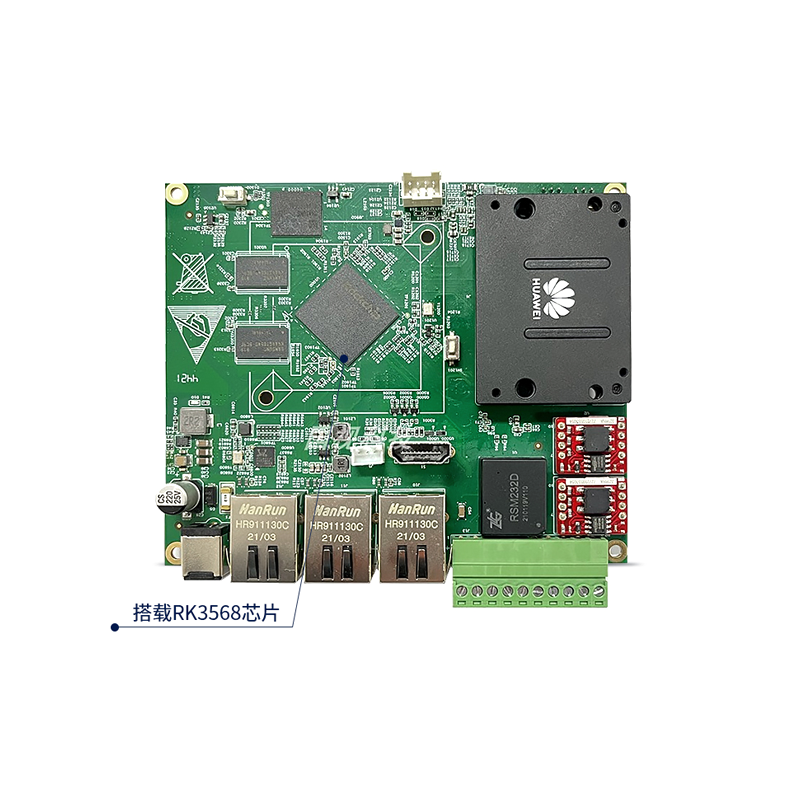

HT-RK3568+Atlas开发套件
载板技术参数项目类型型号参数说明核心配置处理器RK3568载板内核四核Cortex-A55 2.0GHzARM G52 2EENPU0.8Tops INT8存储内存DDR8GBFlash MemEMMC32GB产品接口资源Atlas 200加速模块介绍产品 Atlas 200 AI加速模块型号：3000AI芯片昇腾310AI算力22 TOPS INT816 TOPS INT88 TOPS INT8内存规格LPDDR4X，8 GB/4 GB，总带宽51.2 GB/s编解码能力• 支持H.264硬件解码，16路1080P 30 FPS （2路3840*2160 60 FPS）• 支持H.265硬件解码，16路1080P 30 FPS （2路3840*2160 60 FPS）• 支持H.264硬件编码，1路1080P 30 FPS• 支持H.265硬件编码，1路1080P 30 FPS• JPEG解码能力1080P 256 FPS，编码能力 1080P 64 FPS，分辨率：8192*4320• PNG解码能力1080P 24 FPS，分辨率： 4096*2160接口• PCIe ×4 Gen3.0• ×1 USB2.0 / USB3.0• ×1 RGMII串行总线UART / I2C / SPI接口规格144 pin BTB连接器典型功耗4 GB: 5.5 W / 8 GB: 8 W结构尺寸52.6mm * 38.5mm * 8.5mm重量30g工作环境温度 -25℃~80℃（-13°F～+176°F） 查看更多

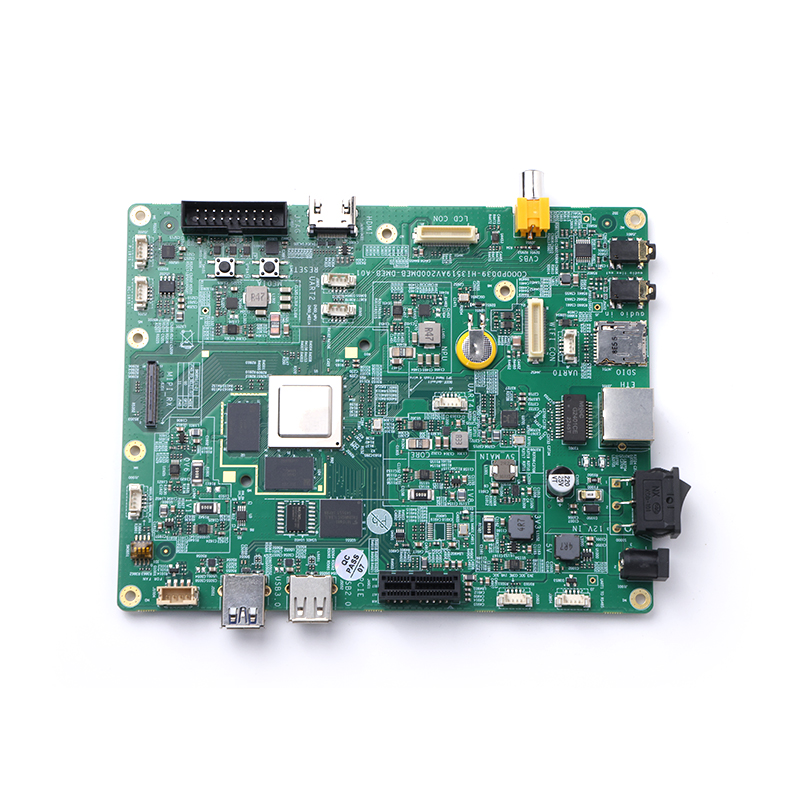

HT-Hi3519AV200标准开发套件
产品简介HI3519AV200是一颗面向监控市场推出的ultra-HD Smart IP Camera SOC。该芯片支持四路sensor输入，支持高达4K60的ISP图像处理 能力，支持3F WDR、多级降噪、六轴防抖、硬件 拼接等多种图像增强和处理算法，为用户提供了很好的图像处理能力。HI3519AV200内置四核A55，提供丰富灵活的CPU资源，以满足客户计算和控制需求。 集成单核MCU，以满足某些低延时要求较高场 景。 HI3519AV200集成了的神经网络推理单 元，最高2.5Tops INT8，并支持业界主流的神经网 络框架。并内置双核Vision DSP，以满足客户一些 差异化的CV计算需求。 HI3519AV200采用先进的12nm低功耗工艺和 0.65pitch封装，同时支持 LPDDR4/LPDDR4x/DDR4颗粒，满足客户应用的 产品小型化设计和快速量产。 产品外观 HT-3519AV200 开发板正面图三、产品规格1、机械尺寸 HT-3519AV200 -机械尺寸图 2、资源描述接口图： 开发板连接器：连接器型号（开发板）连接器型号（配套底板）引脚间距引脚数量 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3519AV200内核四核 ARM Cortex A55@1.2GHz算力2.5Tops INT8存储内存DDR8GBFlash MemoryEMMC8GB连接器开发板连接器视频输入MIPI 8Lane视频输出1HMDI 4K30fpsLINE IN1LINE OUT1UART5以太网110M/100M/1000MDEBUG1RS232USB2.01USB3.01CVBS OUT1RS4851JTAG1PCIE1SDIO1SD1IOI2S工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本启动方式支持从SPI_NOR，EMMC 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、 工作环境环境参数最小值典型值MAX工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 6、 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HI3519AV200开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

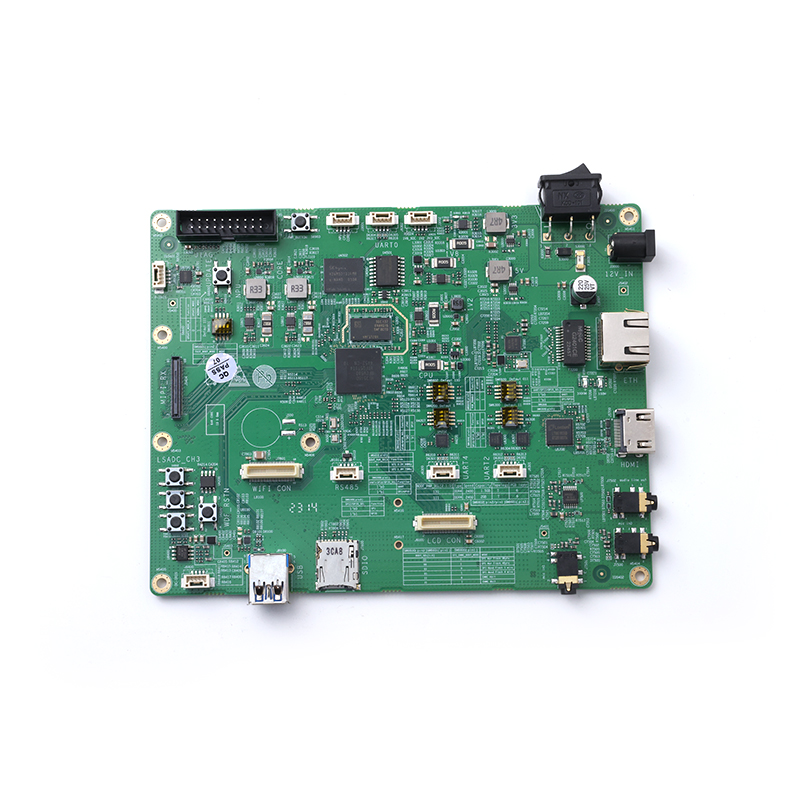

HT-3516DV500标准开发套件
产品简介Hi3516DV500是一颗面向行业市场推出的高清智能网络摄像头SoC。该芯片最高支持2路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了很好的图像处理能力。支持热红外、结构光和ToF sensor的接入和处理。Hi3516DV500内置双核A55，提供丰富和灵活的CPU资源，以满足客户计算和控制需 求。 Hi3516DV500集成了神经网络推理引擎，最高2Tops NN算力，支持业界主流的神经网络框架。Hi3516DV500提供稳定、易用的SDK软件开发包，支撑客户产品快速量产。 产品外观 HT-3516DV500正面图 产品规格1、机械尺寸 HT-3519DV500开发板-机械尺寸图2、资源描述接口图： 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516DV500内核 双核ARM Cortex A55@850MHz NNIE2.5Tops运算性能存储内存DDRDDR4*4 2GBFlash MemoryEMMC8GB视频输入1MIPI 8Lane 视频输出1MIPI/VODEBUG1RS232以太网1千兆UART4TTLUSB1USB2.0MIC1LINE IN1LINE OUT1RS4851TF1WIFI1JTAG1GPIOSPI/I2C2SPI*2/I2C*6工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、 工作环境环境参数最小值典型值MAX工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 6、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3519DV500 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

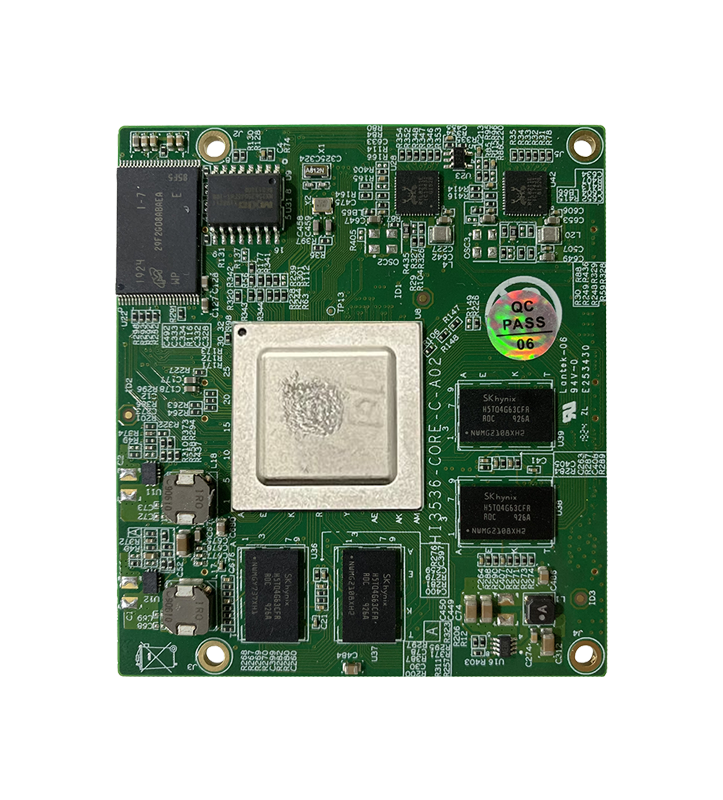

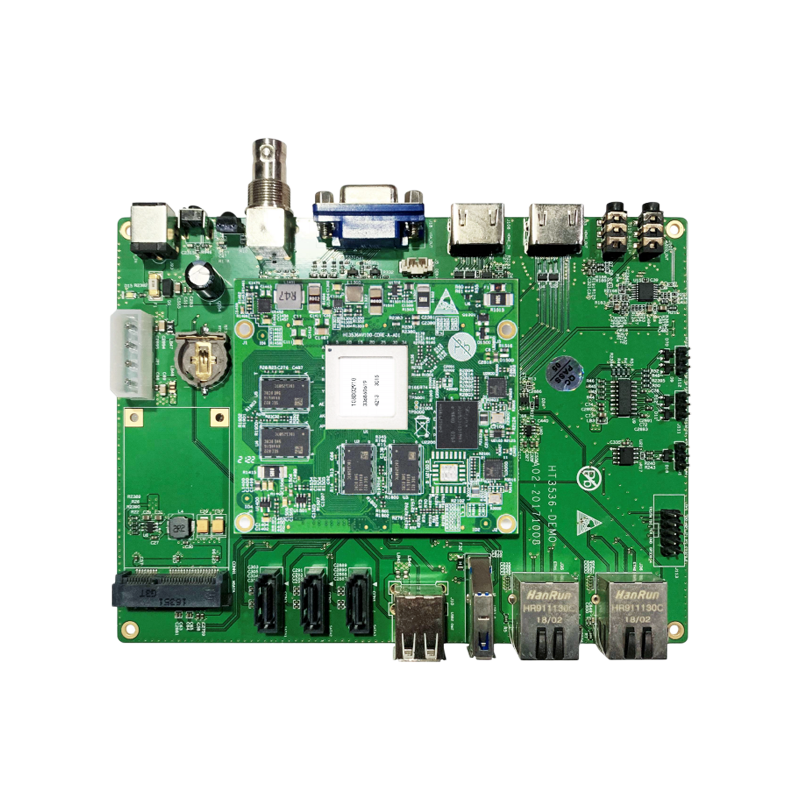

HT-Hi3536A定制开发套件
产品简介HT-3536A 核心板是常州海图电子科技有限公司推出的一款以华为海思Hi3536AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536A 核心板集多种优势于一身，强劲的处理器性能视频解码引擎提供了强悍的视频处理和解码能力。HT-3536A 核心板支持 1 个 HDMI 2.0 超高清输出接口，最大输出 3840x2160@60fps、支持 1 个 VGA 高清输出接口，最大输出 2560 x1600@60fps 支持1 个 BT.1120 高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在 DDR 模式下最大可输出 3840 x2160@30fps。核心板提供 10/100/1000M以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。产品外观项目类型型号参数说明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存储内存DDR44GB存储EMMC8GB连接器BTB连接器间距0.5mm，320Pin板载功能接口电源电源输入DV12V/2A(与主板配套使用时，从主板供电)网口11000M/100M/10M硬盘存储SATAUBS3.0转SATA 6GbpsRTC纽扣电池RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池）CVBS OUTVGA OUT最大支持1080P60HDMI OUT11HDMI OUT2若干复用IO网口23SATA3.0 (板载)LINE IN1LINE OUT1需要给VBAT供电USB5CPU硬件相关配置IORESET外部按键软件复位DC12电源输入RS232*2UART1,UART2RS485*1UART3GPIOSATA供电RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高 50%以上。l 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。l 提供 vio、venc、vdec 等丰富的 Linux 例程。l 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。2、技术支持l 协助判断产品是否存在故障l HT-3536A 主板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持 Linux 系统定制l 支持 OEM/ODM 定制l 支持项目外包开发4、更多支持l 官方网站：www.haitutech.coml 海思官方网站：www.hisilicon.coml 售后微信：19952516369 查看更多

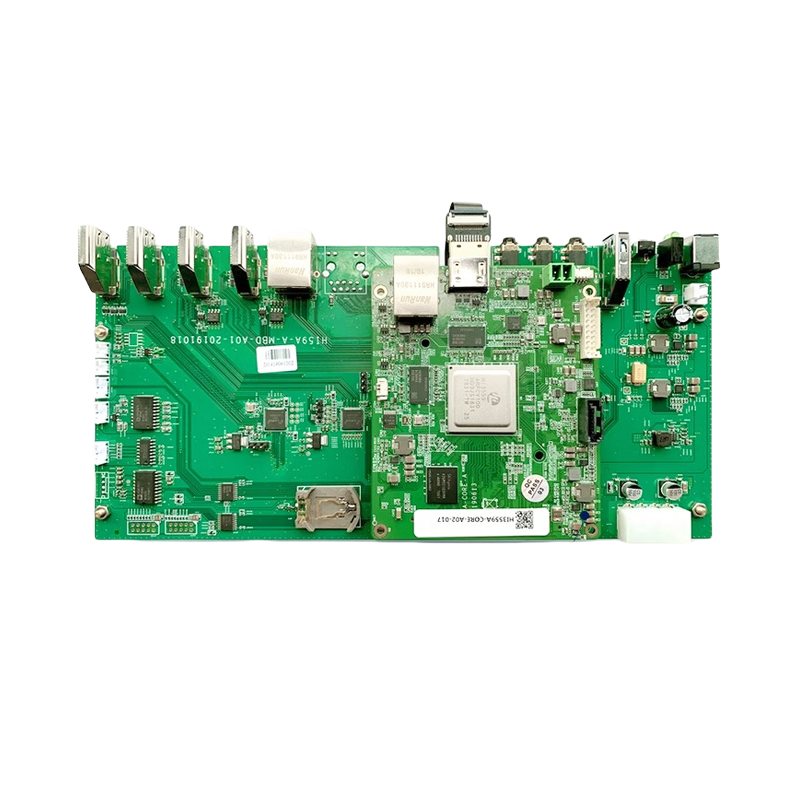

HT-Hi3559AV100定制开发套件
产品简介 Hi3559AV100定制开发板是常州海图信息科技股份有限公司推出的一款基于海图 HT-3559A 核心板设计的一款海思嵌入式开发板。Hi3559AV100 处理器核心采用大小核架构，处理核心由双核 ARM Cortex-A73@1.6GHz、双核 ARM Cortex-A53 @1.2GHz 以及单核 ARM Cortex-A53@1.2GHz 组成，处理性能强悍。外加双核 Mali G71 GPU@900MHZ 以及双核 NNIE@840MHZ 神经网络加速引擎，满足超清分辨率 下的复杂智能视频/图像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 输入、4K@30 HDMI 输入、4K@60 输出、 1080P@60 输出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 网络、RS232、 RS485、GPIO 等丰富外围接口。 产品规格 机械尺寸Hi3559AV100定制开发板-机械尺寸图资源描述硬件规格参数 项目类型型号参数说明核心配置处理器Hi3559AV100MPU双核ARM Cortex-A73@1.6GHz双核ARM Cortex-A53@1.2GHz单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC16GBSPI FLASH连接器BTB连接器间距1.27mm，320Pin板载功能电源J31-电源输入DV12V/2A（与主板配套使用时，从主板供电）接口视频输出J9-HDMI原生HDMI2.0接口（与主板配套使用时，通过排线连接到主板HDMI OUT2输出）网口1J5-RJ451000M/100M/10M硬盘存储CON1-SATAUSB3.0转SATA 6GbpsRTCJ40-纽扣电池内置RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池）主板接口HDMI IN1支持4k@608xLane MIPI（MIPI0+MIPI1）HDMI IN2支持4k@304xLane MIPI（MIPI2）HDMI OUT1支持1080P60MIPI-DSIHDMI OUT2支持4k60原生HDMI2.0网口210M/100M/1000MRGMII资源MIC INAIC31I2S0、I2C4LINE INLINE OUTUSBx1USB3.0 TFx1SDIO3.0RESET外部按键硬复位LED-1电源指示LED-2GPIO2_1可用于运行指示DC12电源输入电源短接可外接开关控制（默认短接）RS232UART3RS485UART2GPIOGPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7SATA供电RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 LinuxUboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3559A 主板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多

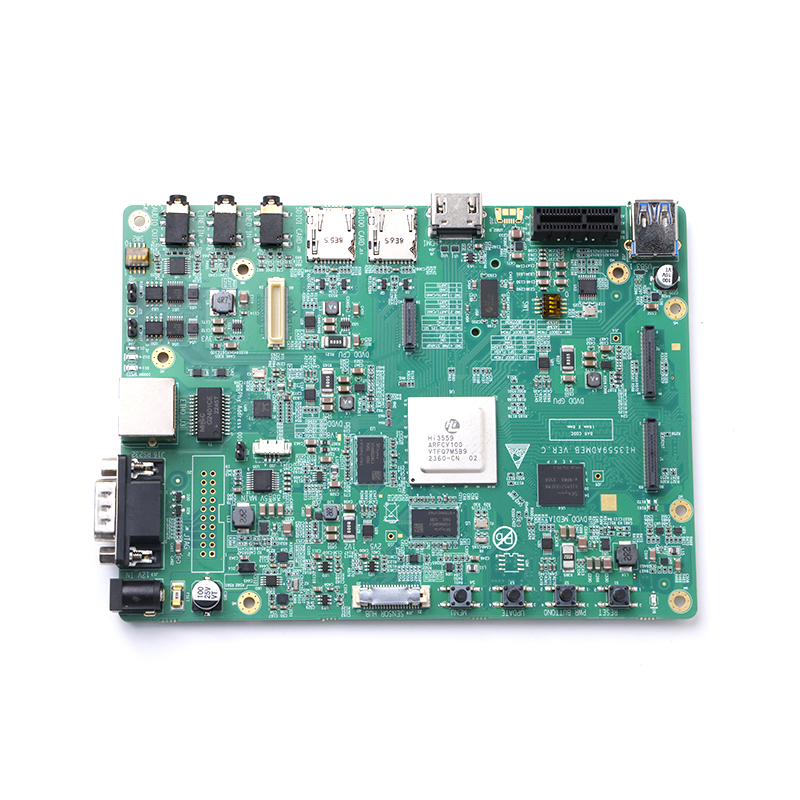

HT-Hi3559AV100标准开发套件
产品介绍HT-3559A主板是常州海图信息科技股份有限公司推出的一款基于海图HI3559AV100芯片设计的一款海思嵌入式开发板。Hi3559AV100处理器核心采用大小核架构，处理核心由双核ARM Cortex-A73@1.6GHz、双核ARM Cortex-A53 @1.2GHz以及单核ARM Cortex-A53@1.2GHz组成，处理性能强悍。外加双核Mali G71 GPU@900MHZ以及双核NNIE@840MHZ神经网络加速引擎，满足超清分辨率下的复杂智能视频/图像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。HT-3559A主板提供IMX334镜头模组输入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。产品规格1、机械尺寸 主板-机械尺寸图 2、单板接口示意图单板正面单板反面 2.1、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100MPUl 双核ARM Cortex-A73@1.6GHzl 双核ARM Cortex-A53@1.2GHzl 单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC8GBSPI FLASH主板接口1单板总电源接口，12V@2A 或以上2菜单键，接到GPIO14_6 0：按键按下；1：按键未按下。3升级键，接到GPIO0_0/UPDATE_MODE_N 。0：按键按下；1：按键未按下。4开机键，接到PWR_BUTTON0。0：按键按下； 1：按键未按下。开机：按200 毫秒或以上（默认），关机：长按10 秒。5系统复位键。复位：按键按下。6sensor 接口１ 7sensor 接口28USB 3.0 port 1，向下兼容USB 2.0 port 19PCIe X1 接口10USB2.0 port0，Micro 座子11芯片的HDMI 输出12SD 卡0，支持SD3.013SD 卡1，仅支持SD2.014音频输入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。15音频输入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。16音频输出接口，连接到AC_OUTL/R 管脚，经过功放输出音频17拨码开关SW1，启动介质拨码开关，详情见3.2 章节的表3-118拨码开关SW2SW2.1：Uart0 和CAN0 功能选择。0：CAN0； 1：Uart0。SW2.2：Uart1 和CAN1 功能选择。0：CAN1； 1：Uart1。SW2.3：Jtag 和I2S 的功能选择。0：Jtag； 1：I2S。SW2.4：上电自动开机功能的开启/关闭。0：开启上电自动开机功能； 1：关闭上电自动开机功能。19CAN 接口J34：CAN0 接口，J35：CAN1 接口。20千兆网口21Uart0，使用时无需外接串口转接板，可直接与PC 连接22Jtag 接口，可直接外接Jtag 设备，使用该功能时，需拨码SW2.3=023预留的12V 电源接口，可作为12V 风扇的电源接口24SDIO2 Wifi 扣板接口25屏幕扣板接口，包含信号：MIPI TX，6/8bit LCD，触摸屏控制信号（I2C、RESET 、INT）。通过扩展，可对接以上规格的屏幕。26SensorHub 资源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等资源接口27Iris 接口28电源接口，仅用于测试J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。29SensorHub 的uart0 ，使用时需外接串口转接板30UART1 接口，使用时需外接串口转接板31UART2 接口，使用时需外接串口转接板32UART3 接口，使用时需外接串口转接板33UART4 接口，使用时需外接串口转接板34I2S 信号接口。使用时需拨码SW2.3=1 。序号1~34对应单板接口示意图中接口工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）2.2、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3559A主板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
HT-SD3403标准开发套件
产品介绍HT-SD3403标准开发板是常州海图信息科技股份有限公司推出的一款基于HT-SD3403芯片设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。性能与应用介绍HT-SD3403处理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HT-SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。HT-SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC芯片。HT-SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达4Tops INT8，支持完整的API和工具链，易于客户开发。同时，HT-SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，芯片支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。产品规格HT-SD3403标准开发板-正面图HT-SD3403标准开发板-机械尺寸图硬件规格参数项目类型型号参数说明核心配置处理器HT-SD3403CPU四核ARM Cortex-A55@ 1.4GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 处理单元智能视频分析NPU10Tops 神经网络运算性能智能计算加速性能存储内存DDR8GB存储EMMC8GB配套传感器OS08A20主板接口11*DC12V 单板电源输入接口2单板电源开关3RJ45千兆网口4Micro SD卡接口5音频输入接口，AC_INL/AC_INP6音频输出接口，连接到AC_OUTL/R管脚，经过功放输出音频7CVBS输出接口8MIPITX扩展接口9HDMI接口10JTAG连接器11P-IRIS接口12DC-IRIS接口13Sensor接口14DDR电源测试接口15拨码开关16预留风扇接口17USB3.0向下兼容支持的USB2.0接口18USB2.0接口19PCIEX1接口20DVDD_CORE和IO电源测试接口21RS485接口22UART0接口，系统主调试串口，使用时需外接串口转接板23SDIO1接口，使用时需外接SDIO WIFI24UART4接口，使用时需外接串口转接板25DVDD_NPU,DVDD_MEDIA电源测试接口26UART2接口，使用时需外接串口转接板，并将电阻R3114移到R3115, 阻R3117移到R3116,27系统外部复位按键28一键升级按键工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-SD3403开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多
HT-SD3403定制开发套件
产品简介SD3403标准开发板是常州海图电子科技有限公司推出的一款基于海思SD3403芯片设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。 性能与应用介绍SD3403处理器核心具有四核ARM Cortex-A55@ 1.4GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC芯片。SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达10Tops INT8，支持完整的API和工具链，易于客户开发。同时，SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，芯片支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。产品外观 SD3403定制开发板-正面图 产品规格1、机械尺寸 HT-SD3403定制开发板-机械尺寸图2、硬件资源描述项目类型型号参数说明核心配置处理器3403GPU四核ARM Cortex-A55@ 1.4GHzNPU10Tops,存储内存DDR8GB存储EMMC8GBSPI FLASH无连接器BTB连接器间距1.27mm，160Pin板载功能接口视频输入HDMI*1输入分辨率为4K视频输出HDMI*2原生HDMI2.0接口/BT.1120转HDMI网口121000M/100M/10M主板接口HDMI OUT0最大支持4096x2160@60fps原生HDMI OUT1最大支持1080P@60fpsBT.1120VGA网口210M/100M/1000MRGMII资源音频LINE IN /LINE OUTUSBX2USB2.0USBx1USB3.0 SATAX4RESET外部按键硬复位LED-1供电提示DC12电源输入RS485RS232工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 4、工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-SD3403开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

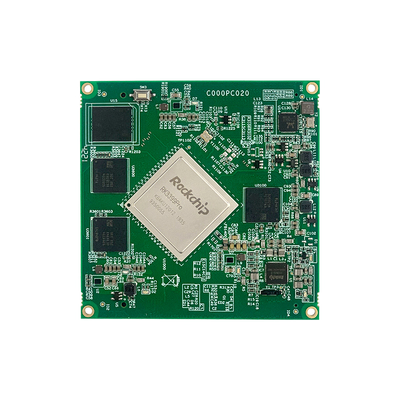

HT-RK3588核心板
产品介绍HT-RK3588核心板是常州海图信息科技股份有限公司推出的一款以RK3588处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-RK3588核心板集多种优势于一身，芯片采用先进的12nm低功耗工艺和低功耗架构设计，简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能与应用介绍HT-RK3588核心板H.265/H.264编解码，编码/解码性能高达8K@30fps/8K@60fps, 支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供专业级的图像质量。支持多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络等。RK3588提供了丰富的计算资源，支撑行业类应用和消费类应用。 RK3588集成了四个A76和四个A55核， 支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。产品规格HT-RK3588核心板正面图HT-RK3588核心板 机械尺寸图连接器型号（核心板）J40,J41FX10A-120S-SV（21）引脚间距0.65mm硬件规格参数项目类型型号参数说明核心配置处理器RK35884*A76+4*A55NPU6Tops 神经网络运算性能存储内存DDR48GB存储EMMC32GB连接器底板连接器J41FX10A-120S-SV(21)引脚功能HDMI接口2MIPI OUT1HDMI INUART 串口1SATA接口3SATA2.0（和PCIE2.0复用）TYPEC接口2输出接口MIPI_DPHY2输入接口2输出接口MIPI_CSI2输入接口USB接口2USB2.0 HOST接口PCIE接口3PCIE2.0接口（和SATA接口复用）2PCIE3.0SDMMC接口1SDIO接口1SDIO3.0接口GPIO接口1~8接口GMAC接口2SARADC接口3软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。2、技术支持 协助判断产品是否存在故障HT-RK3588核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多

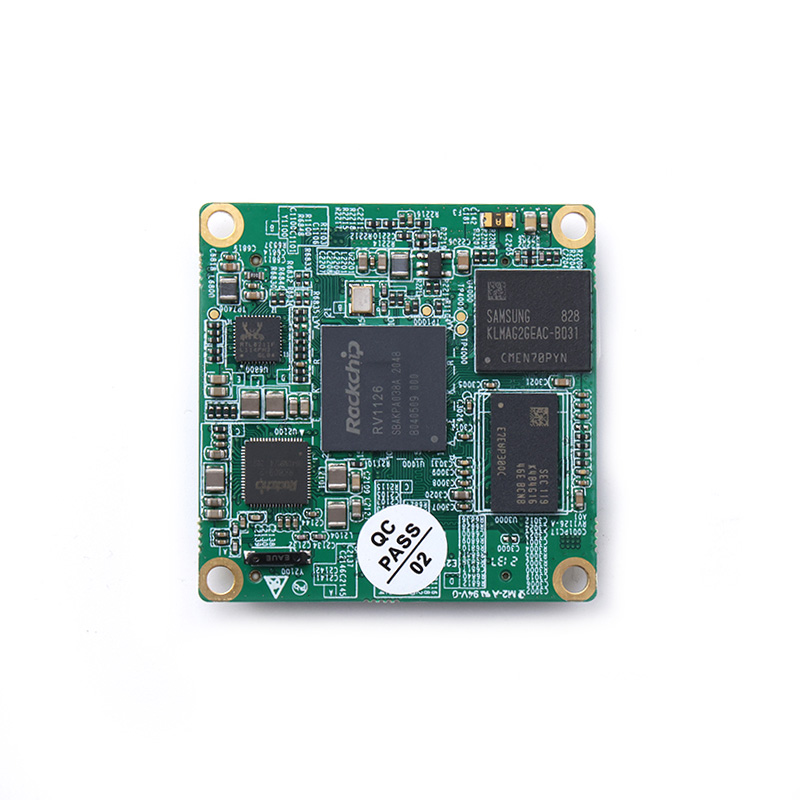

HT-RV1126核心板
查看更多
