1、八核ARM Cortex-A55@ 1.4GHz
2、支持 NEON 加速，集成FPU 处理单元
3、接口丰富，配套资料齐全
产品简介
HT-3536A 核心板是常州海图电子科技有限公司推出的一款以华为海思Hi3536AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536A 核心板集多种优势于一身，强劲的处理器性能视频解码引擎提供了强悍的视频处理和解码能力。HT-3536A 核心板支持 1 个 HDMI 2.0 超高清输出接口，最大输出 3840x2160@60fps、支持 1 个 VGA 高清输出接口，最大输出 2560 x1600@60fps 支持1 个 BT.1120 高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在 DDR 模式下最大可输出 3840 x2160@30fps。核心板提供 10/100/1000M以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。

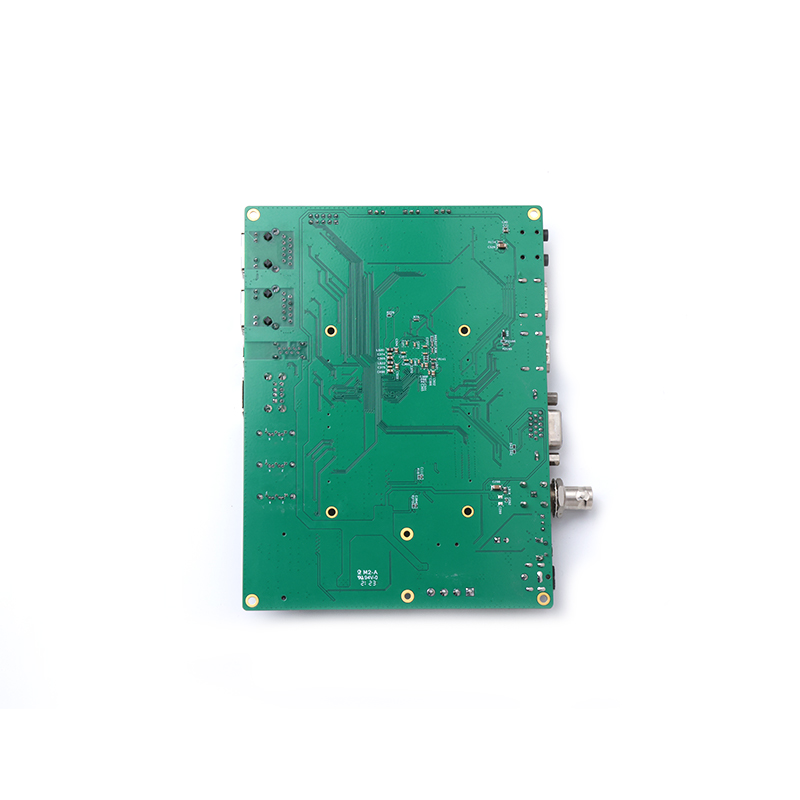

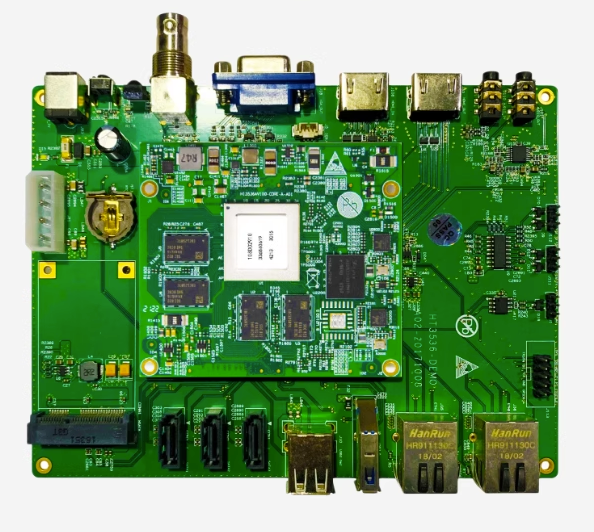

产品外观
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | CPU | HT-HI3536A | MPU | A55 八核 1.4GHz |
存储 | 内存 | DDR4 | 4GB | |
存储 | EMMC | 8GB | ||
连接器 | BTB连接器 | 间距0.5mm，320Pin | ||
板载功能接口 | 电源 | 电源输入 | DV12V/2A(与主板配套使用时，从主板供电) | |
网口1 | 1000M/100M/10M | |||
硬盘存储 | SATA | UBS3.0转SATA 6Gbps | ||
RTC | 纽扣电池 | RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池） | ||
CVBS OUT | ||||
VGA OUT | 最大支持1080P60 | |||
HDMI OUT1 | 1 | |||
HDMI OUT2 | 若干 | 复用IO | ||
网口2 | 3 | SATA3.0 (板载) | ||
LINE IN | 1 | |||
LINE OUT | 1 | 需要给VBAT供电 | ||
USB | 5 | CPU硬件相关配置IO | ||
| RESET | 外部按键 | 软件复位 | ||
| DC12 | 电源输入 | |||
| RS232 | *2 | UART1,UART2 | ||
| RS485 | *1 | UART3 | ||
| GPIO | ||||
| SATA供电 | ||||
| RTC电池 | ||||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
软件规格参数
Linux |
Uboot | 版本 | U-Boot 2010.06 |
启动方式 | 支持从SPI nand 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 3.10 | |
支持的文件系统 | nfs/yaffs2/等 | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
工作环境
环境参数 | 最小值 | 典型值 | 最大值 |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高 50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
l 提供 vio、venc、vdec 等丰富的 Linux 例程。
l 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HT-3536A 主板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料，解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持 Linux 系统定制
l 支持 OEM/ODM 定制
l 支持项目外包开发
4、更多支持
l 官方网站：www.haitutech.com
l 海思官方网站：www.hisilicon.com
l 售后微信：19952516369
