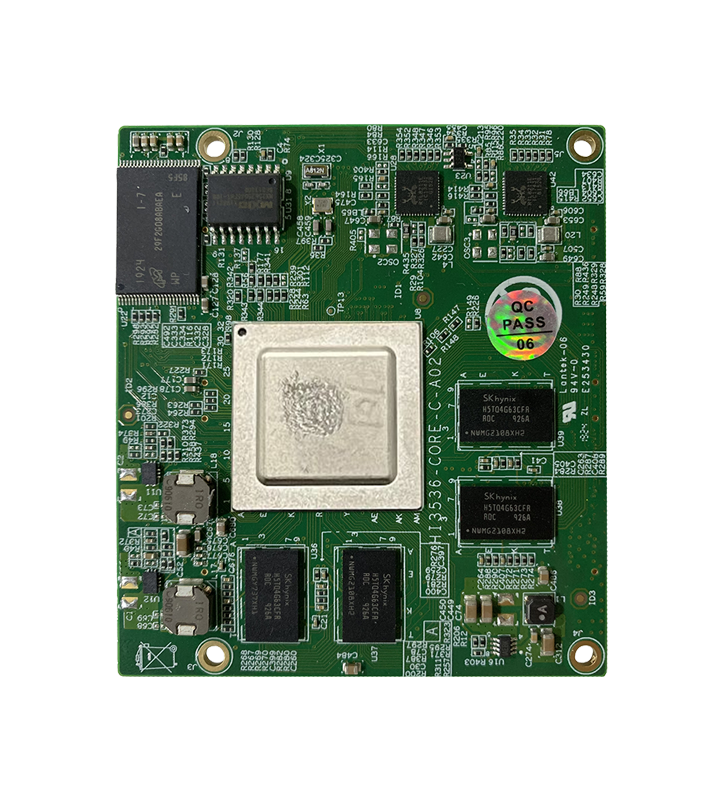

HT-HI3536A核心板
产品介绍HT-HI3536A核心板是常州海图信息科技股份有限公司推出的一款以HT-HI3536A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-HI3536A核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。性能与应用介绍HT-HI3536A核心板支持1个HDMI 2.0 超高清输出接口，最大输出3840 *2160@60fps、支持1个VGA高清输出接口，最大输出2560 x1600@60fps支持1个BT.1120高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在DDR模式下最大可输出3840 x2160@30fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。 产品规格HT-HI3536A核心板正面图HT-HI3536A核心板背面图HT-HI3536A核心板 机械尺寸图连接器型号（核心板）DF17_30_080DS_05V_57连接器型号（配套底板）DF17_30_080DS_05V_57引脚间距0.5mm引脚数量320硬件规格参数项目类型型号参数说明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存储内存DDR44GB存储EMMC8GB连接器BTB连接器间距0.5mm，320Pin引脚功能视频输出2HDMI2.0*1(板载)+BT1120*1音频1I2S数字接口以太网1千兆(板载)I2C1UART5Uart0为系统debug接口USB3.01GPIO若干复用IOSATA3SATA3.0 (板载)M-SATA1RTC1需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压3.1V3.3V3.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec、等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-HI3536A核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

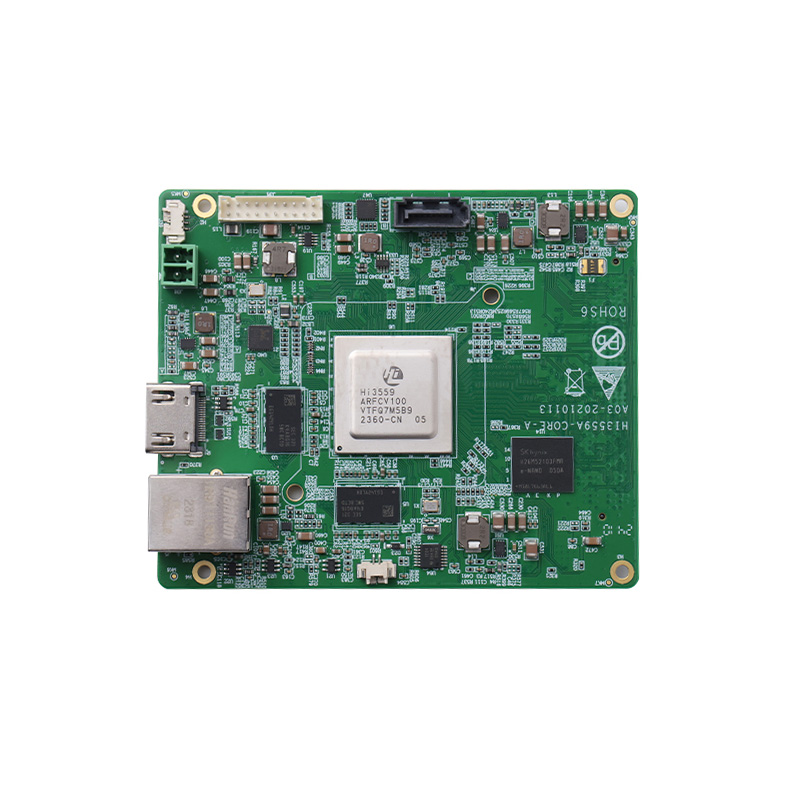

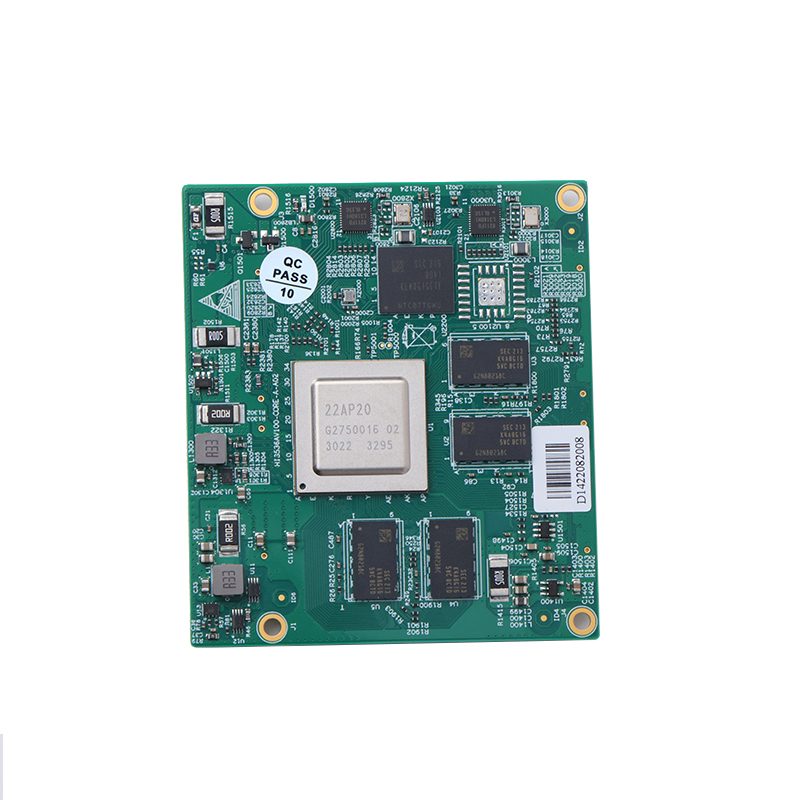

HT-Hi3559AV100核心板
产品介绍HT-Hi3559AV100核心板是常州海图信息科技股份有限公司推出的一款以华为海思 HT-Hi3559AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3559AV100核心板集多种优势于一身，强劲的处理器性能与内置的 4K/8K/H.264/H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。 性能及应用介绍Hi3559AV100核心板H.264 编码可支持分辨率为8192 x 8640 Pixel、H.265 编码可支持分辨率为16384 x 8640Pixel，视频解码支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的扩展，可应用于全景拼接、无人机、智能机器人、人工智能、教育、车载设备、会议等行业。 产品规格1、机械尺寸 Hi3559AV100核心板 正面图 连接器型号（核心板）SEAM-40-02.0-S-08-2-A-K-TR连接器型号（配套底板）SEAF-40-06.0-S-08-2-A-K-TR引脚间距1.27mm引脚数量320适配散热器规格38*38*10mm（带双耳固定） 2、资源描述 Hi3559AV100核心板 资源示意图 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100MPUl 双核ARM Cortex-A73@1.6GHzl 双核ARM Cortex-A53@1.2GHzl 单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC16GBSPI FLASH连接器BTB连接器间距1.27mm，320Pin板载功能接口电源J31-电源输入DV12V/2A视频输出J9-HDMI原生HDMI2.0接口以太网J5-RJ451000M/100M/10M硬盘存储CON1-SATAUSB3.0转SATA 6GbpsRTCJ40-纽扣电池内置RTC纽扣电池供电引脚功能视频输入8+14*4Lane MIPI（大8*2Lane）+ 1x BT1120视频输出2HDMI2.0*1(板载)+MIPI*1音频1I2S数字接口以太网1千兆(板载)I2C4部分与SPI复用SPI2部分与I2C复用ADC2CPU 资源UART5Uart0为系统debug接口SENSOR配置信号22路（CLK,HS,VS,RST）PWM1硬件PWM IOUSB3.01与pcie复用PCIE11X 与USB3.0复用GPIO若干复用IOSATA1SATA3.0 (板载)CAN1与uart1复用RTC1CPU自带，需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 6、功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-3559A核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

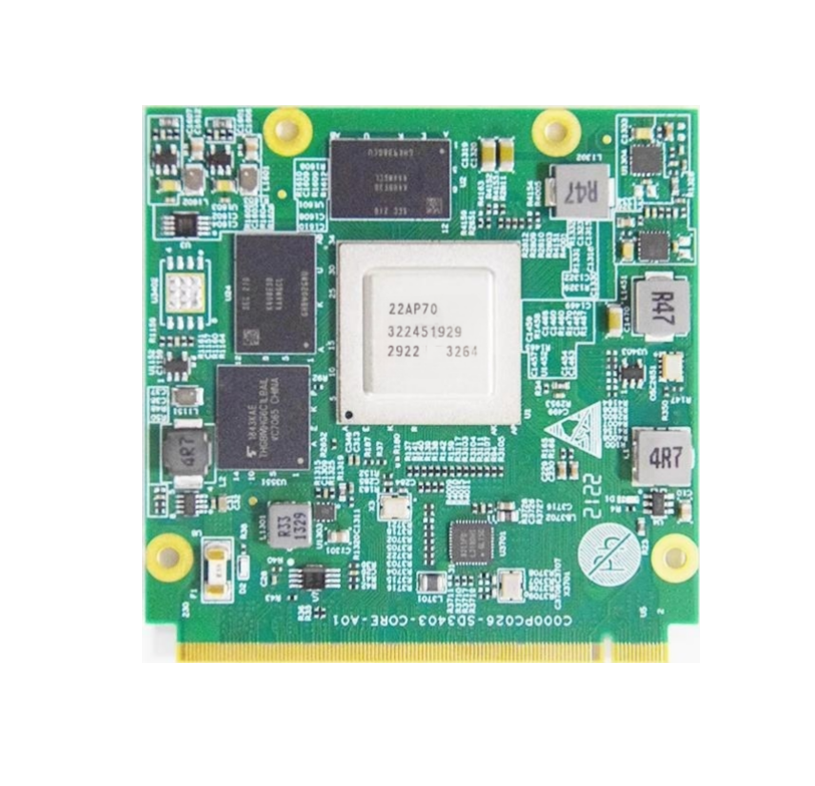

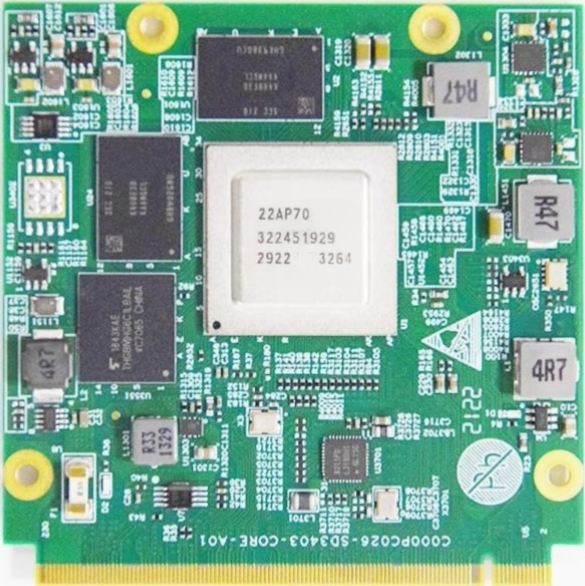

HT-SD3403核心板
产品介绍HT-SD3403核心板是常州海图信息科技股份有限公司推出的一款以HT-SD3403处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403核心板集多种优势于一身，该芯片还支持4K RAW数据输出， 可用于影片后期编辑。 该芯片采用先进的12nm低功耗工艺和低功耗架构设计， 简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能与应用介绍HT-SD3403核心板H.265/H.264编解码，编码/解码性能高达4K*2K@60fps/1080p@240fps 该芯片集成了四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供专业级的图像质量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络 等。HT-SD3403提供了丰富的计算资源，支撑行业类应用和消费类应用。 HT-SD3403集成了四个A53核， 支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。产品规格HT-SD3403核心板正面图HT-SD3403核心板 机械尺寸图连接器型号（核心板）J40,J41FX10A-120S-SV（21）引脚间距0.65mmRoHSFC-BGA 23mm x 23mm封装硬件规格参数项目类型型号参数HT-SD3403说明核心配置处理器四核 ARM Cortex A55@1.4GHzNPU10Tops 神经网络运算性能存储内存DDR48GB存储EMMC8GB连接器BTB连接器金手指引脚功能视频输入1MIPI视频输出1HDMI、CVBS音频1SPI3AUDIO2UART5UART0为调试串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.1V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。2、技术支持协助判断产品是否存在故障HT-SD3403核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

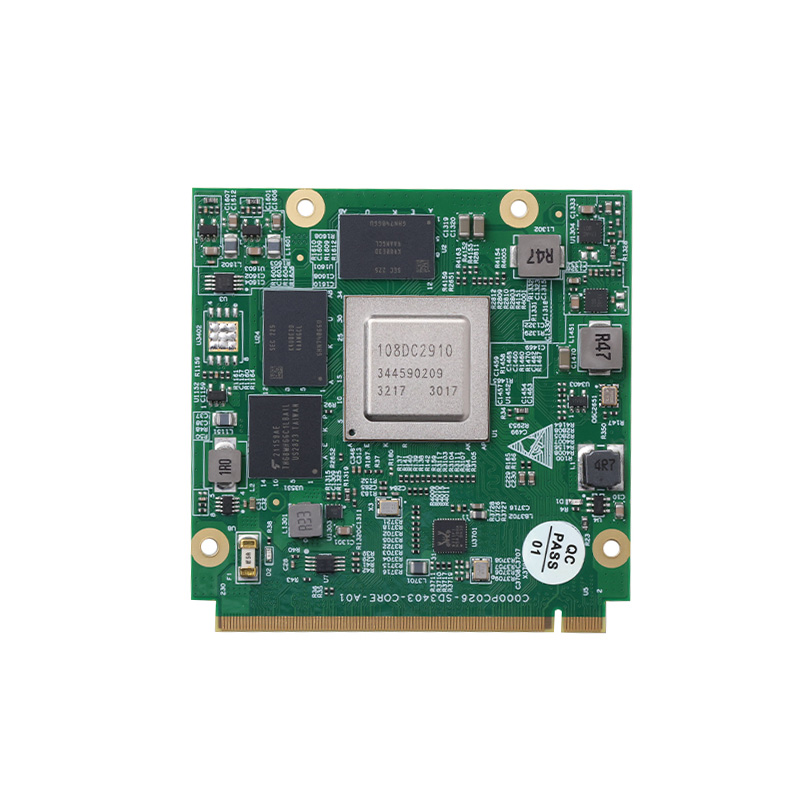

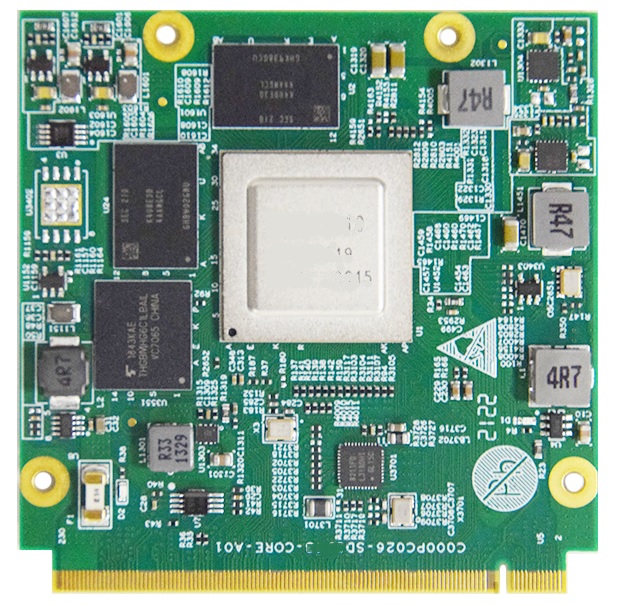

HT-Hi3519av200核心板
产品介绍HT-hi3519av200核心板是常州海图信息科技股份有限公司推出的一款以HT-hi3519av200处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为HT-hi3519av200客户二次开发快速转化产品提供强有力的技术保障。HT-hi3519av200核心板集多种优势于一身，该芯片还支持4K RAW数据输出， 可用于影片后期编辑。 该芯片采用先进的12nm低功耗工艺和低功耗架构设计， 简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能与应用介绍HT-hi3519av200核心板H.265/H.264编解码，编码/解码性能高达4K*2K@60fps/1080p@240fps 该芯片集成了四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供专业级的图像质量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络 等。HT-hi3519av200提供了丰富的计算资源，支撑行业类应用和消费类应用。 HT-hi3519av200集成了四个A55核， 支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。产品规格HT-hi3519av200核心板正面图HT-hi3519av200核心板 机械尺寸图连接器型号（核心板）J40,J41FX10A-120S-SV（21）引脚间距0.65mmRoHSFC-BGA 23mm x 23mm封装硬件规格参数项目类型型号参数HT-hi3519av200说明核心配置处理器四核 ARM Cortex A55@1.4GHzNNIE2.5Tops 神经网络运算性能存储内存DDR48GB存储EMMC8GB连接器BTB连接器金手指引脚功能视频输入1MIPI视频输出1HDMI、CVBS音频1SPI3AUDIO2UART5UART0为调试串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.1V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。2、技术支持协助判断产品是否存在故障HT-hi3519av200核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

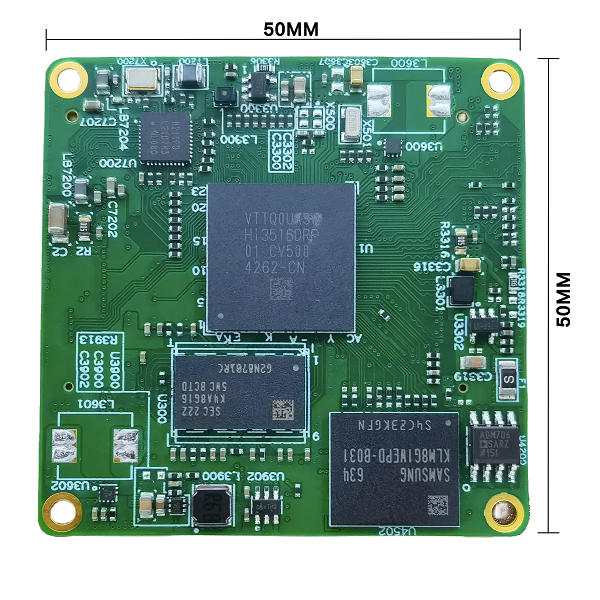

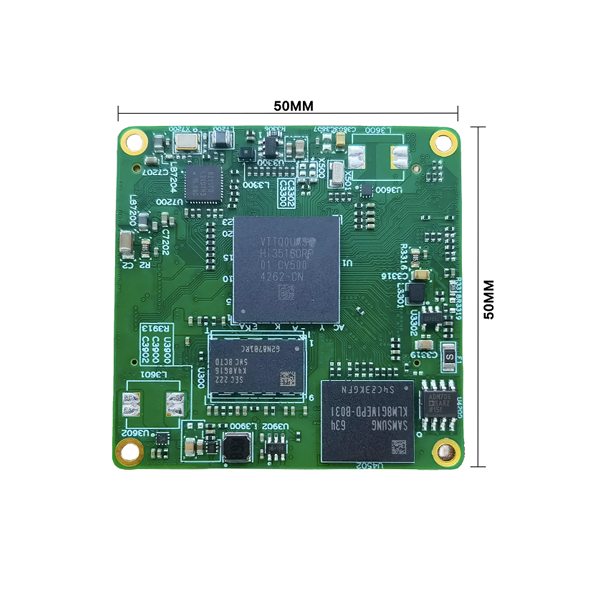

HT-3516dv500核心板
产品介绍Hi3516DV500是一颗面向行业市场推出的超高清智能网络摄像头SoC。该芯片最高支持四路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、全景拼接、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了卓 越的图像处理能力。Hi3516DV500内置双核A55，提供高 效、丰富和灵活的CPU资源，以满足客户计算和控制需求。Hi3516DV500集成了高 效的神经网络推理引擎，最高2.0Tops NN算力，支持业界主流的神经网络框架。 产品规格 硬件规格参数类型型号参数说明处理器Hi3516DV500内核 双核ARM Cortex A55@850MHz NNIE2.0Tops运算性能存储内存DDRDDR4*2 1GBFlash MemoryEMMC2GB软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数最小值典型值最大值工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3516DV500 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
HT-3519dv500核心板
产品介绍Hi3519DV500是一颗面向行业市场推出的超高清智能网络摄像头SoC。该芯片最高支持四路sensor输入，支持最高4K@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、全景拼接、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了卓 越的图像处理能力。Hi3519DV500内置双核A55，提供高 效、丰富和灵活的CPU资源，以满足客户计算和控制需求。Hi3519DV500集成了高 效的神经网络推理引擎，最高2.5Tops NN算力，支持业界主流的神经网络框架。 产品规格 硬件规格参数类型型号参数说明处理器Hi3519DV500内核 双核ARM Cortex A55@1000MHz NNIE2.5Tops运算性能存储内存DDRDDR4*2 1GBFlash MemoryEMMC2GB软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数最小值典型值最大值工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3519DV500 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

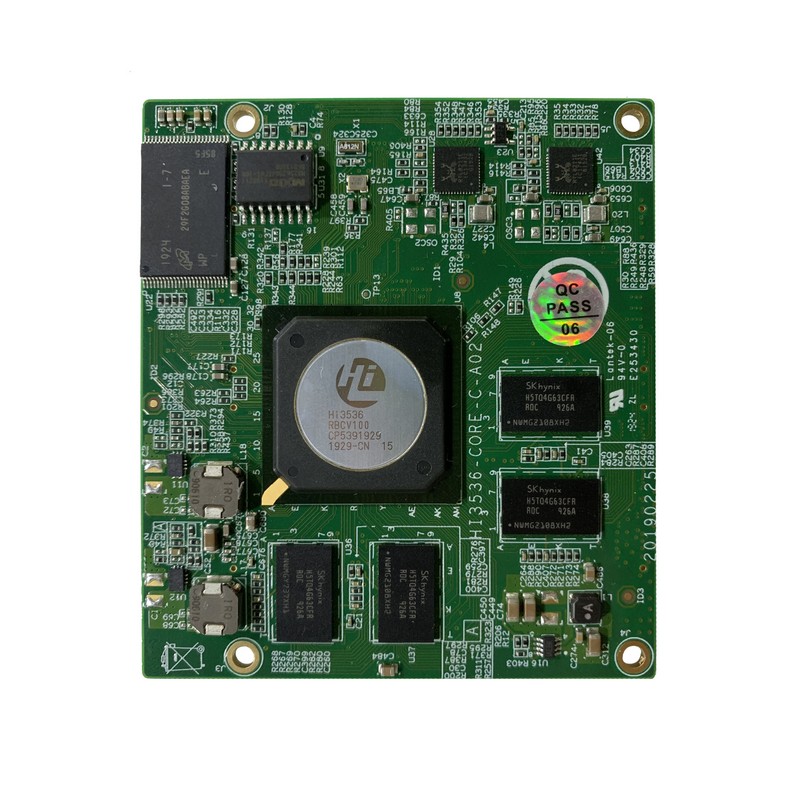

HT-Hi3536V100核心板
产品介绍HT-3536核心板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3536V100处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。性能与应用介绍HT-3536核心板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3536V100处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。产品规格HT-3536核心板正面图HT-3536核心板背面图HT-3536核心板 机械尺寸图连接器型号（核心板）DF17_30_080DS_05V_57连接器型号（配套底板）DF17_30_080DS_05V_57引脚间距0.5mm引脚数量320硬件规格参数项目类型型号参数说明核心配置CPUHi3536V100MPUA55 八核 1.4GHz存储内存DDR44GB存储EMMC8GB连接器BTB连接器间距0.5mm，320Pin引脚功能视频输出2HDMI2.0*1(板载)+BT1120*1音频1I2S数字接口以太网1千兆(板载)I2C1UART5Uart0为系统debug接口USB3.01GPIO若干复用IOSATA3SATA3.0 (板载)M-SATA1RTC1需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压3.1V3.3V3.5V 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3536核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多

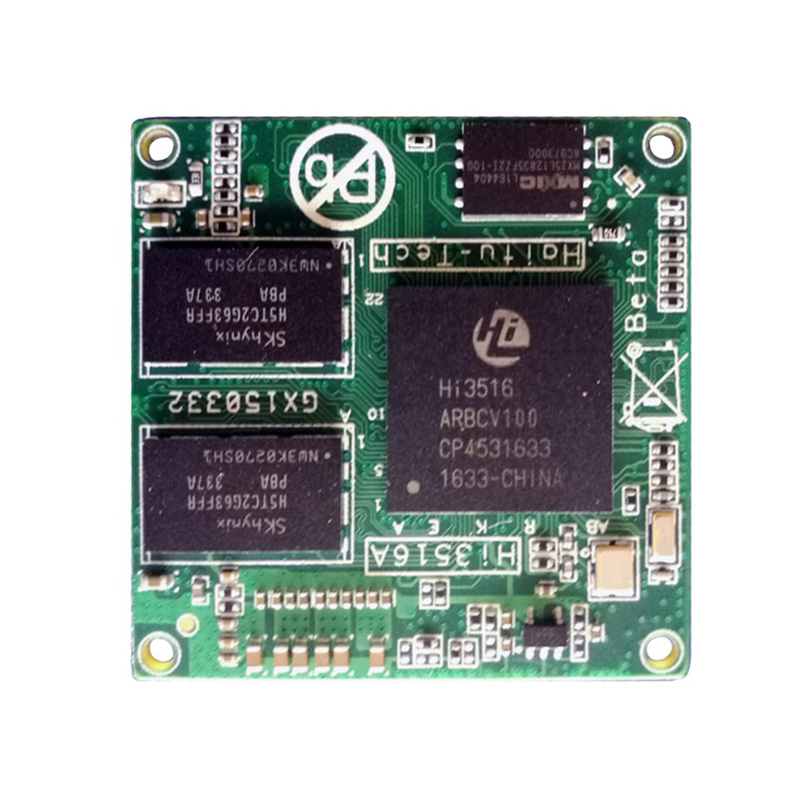

HT-Hi3516AV100核心板
产品介绍1、产品简介Hi3516AV100核心板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3516A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3516A核心板集多种优势于一身，支持 3D 去噪、图像增强、动态对比度增强处理功能 ，支持视频、图形输出抗闪烁处理 ，支持视频 1/15.99～16x 缩放功能等。2、性能及应用介绍Hi3516AV100核心板H.264/H.265 编码可支持分辨率为 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC时序视频输入，时钟频率150MHz ，支持BT.601、 BT.656、 BT.1120视频输入接口 ，支持输入分辨率为5M Pixel ，集成 Audio codec，支持 16bit 语音输入和输出 ，支持 I2S 接口，支持对接外部 Audio codec产品规格机械尺寸 Hi3516AV100核心板 机械尺寸图规格参数连接器型号（核心板）J10,J11 CONN SOCKET 40x2/SMJ12 CONN SOCKET 20x2/SM连接器型号（配套底板）J1 BTB-0.5MM-20X2P-FEMALEJ3,J4 BTB-0.5MM-40X2P-FEMALE引脚间距0.5mm引脚数量200硬件规格参数项目类型型号参数说明核心配置CPUHi3516AV100MPU单核 ARM Cortex A7@600MHz存储内存DDRDDR*2 256M*2NOR FLASH16M/32M可选连接器BTB连接器间距0.5mm，200Pin板载功能接口电源电源输入DV12V/2A以太网1000M/100M/10M引脚功能视频输入1HDMI音频1I2S数字接口以太网1千兆(板载)UART2Uart0为系统debug接口TF卡槽1USB3.01与pcie复用工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec 等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3516A HDMI核心板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
