HT-Hi3559AV100核心板

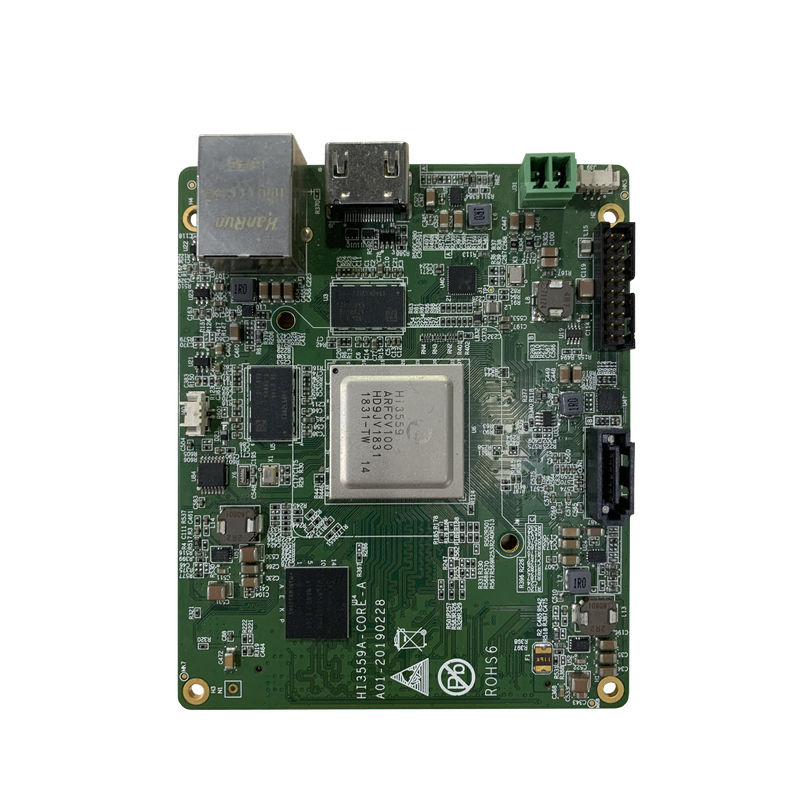

产品介绍HT-Hi3559AV100核心板是常州海图信息科技股份有限公司推出的一款以华为海思 HT-Hi3559AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3559AV100核心板集多种优势于一身，强劲的处理器性能与内置的 4K/8K/H.264/H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。 性能及应用介绍Hi3559AV100核心板H.264 编码可支持分辨率为8192 x 8640 Pixel、H.265 编码可支持分辨率为16384 x 8640Pixel，视频解码支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的扩展，可应用于全景拼接、无人机、智能机器人、人工智能、教育、车载设备、会议等行业。 产品规格1、机械尺寸 Hi3559AV100核心板 正面图 连接器型号（核心板）SEAM-40-02.0-S-08-2-A-K-TR连接器型号（配套底板）SEAF-40-06.0-S-08-2-A-K-TR引脚间距1.27mm引脚数量320适配散热器规格38*38*10mm（带双耳固定） 2、资源描述 Hi3559AV100核心板 资源示意图 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100MPUl 双核ARM Cortex-A73@1.6GHzl 双核ARM Cortex-A53@1.2GHzl 单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC16GBSPI FLASH连接器BTB连接器间距1.27mm，320Pin板载功能接口电源J31-电源输入DV12V/2A视频输出J9-HDMI原生HDMI2.0接口以太网J5-RJ451000M/100M/10M硬盘存储CON1-SATAUSB3.0转SATA 6GbpsRTCJ40-纽扣电池内置RTC纽扣电池供电引脚功能视频输入8+14*4Lane MIPI（大8*2Lane）+ 1x BT1120视频输出2HDMI2.0*1(板载)+MIPI*1音频1I2S数字接口以太网1千兆(板载)I2C4部分与SPI复用SPI2部分与I2C复用ADC2CPU 资源UART5Uart0为系统debug接口SENSOR配置信号22路（CLK,HS,VS,RST）PWM1硬件PWM IOUSB3.01与pcie复用PCIE11X 与USB3.0复用GPIO若干复用IOSATA1SATA3.0 (板载)CAN1与uart1复用RTC1CPU自带，需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 6、功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-3559A核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-Hi3559AV100全功能核心板
产品介绍1、产品简介Hi3559AV100核心板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3559AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3559A核心板集多种优势于一身，强劲的处理器性能与内置的 4K/8K/H.264/H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。 2、性能及应用介绍Hi3559AV100核心板H.264 编码可支持分辨率为8192 x 8640 Pixel、H.265 编码可支持分辨率为16384 x 8640Pixel，视频解码支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的扩展，可应用于全景拼接、无人机、智能机器人、人工智能、教育、车载设备、会议等行业。 产品规格1、机械尺寸 HT-3559A核心板 机械尺寸图 2、资源描述连接器型号（核心板）标准DDR内存尺寸连接器型号（配套底板）as0b326-s78n-f引脚间距0.5mm引脚数量230 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100MPUl 双核ARM Cortex-A73@1.6GHzl 双核ARM Cortex-A53@1.2GHzl 单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC16GBSPI FLASH连接器BTB连接器间距0.5mm，230Pin电源X1DV12V/2A网口X11000M/100M/10MRTCX1引脚功能视频输入8+14*4Lane MIPI（8*2Lane）/1x BT1120(复用)视频输出1HDMI2.0*1线性音频线性音频2输入，2输出RGMII1千兆I2S1数字音频SPI3可以复用为6组I2CADC2CPU 资源UART4Uart0为系统debug接口PWM2硬件PWM IOUSB3.02与pcie复用PCIE21X 与USB3.0复用GPIO若干复用IO其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V6、功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、avs、venc、vdec、dsp、nnie、ive 等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3559A核心板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
