HT-RV1126定制开发套件
性能与应用介绍 RV1126 处理器核心具有双核 ARM Cortex-A7@1.5GHz，集成 NPU 处理单元。 RV1126 主板提供 1 路 HDMI 输出、1 路 USB2.0、3 路千兆网络、RS232、RS485 等 丰富外围接口。 RV1126 是针对多路高清/超高清（1080p/4M/5M/4K）IPC 产品应用开发的新 一代专业 SoC 芯片。RV1126 集成了 ARM A7 双核处理器和性能强大的神经网络推 理引擎，支持多种智能算法应用。同时，RV1126 提供两倍于前代产品的视频处 理能力。另外，H.265 视频解码引擎、视频图像处理的算法效果及性能得到了进 一步提升。结合丰富的外围设备及高速接口，该 SoC 芯片为客户产品提供了高性 能、优异图像质量的高清 IPC 解决方案，广泛用于安防市场等相关应用场景。 产品外观 RV1126 定制开发板-正面图 RV1126 定制开发板-背面图 产品规格 1、机械尺寸 核心板尺寸：45*45mm 开发板尺寸：91*141mmHT-RV1126 定制开发板-机械尺寸图2、硬件资源描述项目类型型号参数说明核心配置处理器RV1126CPU智能视频分析NPU存储内存DDR4存储EMMC连接器核心板连接器：FX8C-80S-SV 开发板：FX8C-80P-SV1(92) 主板接口电源输入1DC12V视频输入11*HDMI视频输出11*HDMI 网口11*LAN,10/100/1000MbpsUSB1USB2.0 音频输入1LINE IN/OUT RS2321工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）核心模块接口定义：软件规格参数 UBOOT启动方式支持从eMMC 启动烧录方式调试串口Kernel版本linux 4.19支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Device DriverSerial port串口驱动Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动OUPTHDMI 输出驱动eMMCeMMC 驱动DDRDDR驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等工作环境环境参数 最小值 典型值最大值商业级温度0℃/ 70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。 提供 vdec 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。2、技术支持 协助判断产品是否存在故障 RV1126 开发板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制 支持项目外包开发 查看更多

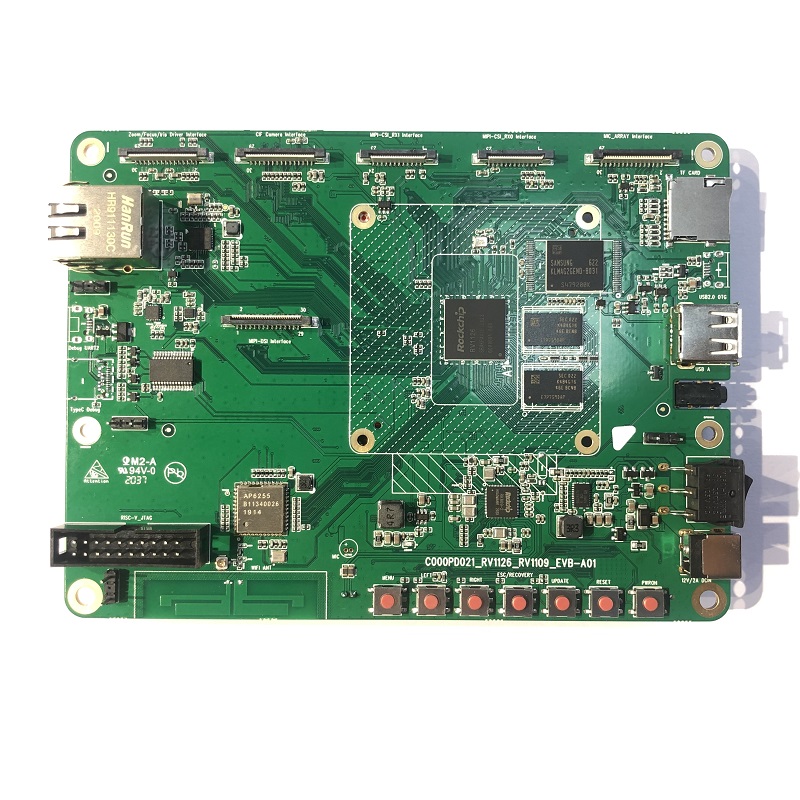

HT-RV1126标准开发套件
产品介绍1. 产品简介HT-RV1126开发板是常州海图信息科技股份有限公司推出的一款以瑞芯微 RV1126 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-1126集多种优势于一身，强劲的处理器性能提供了强悍的视频处理和编解码能力，可以同时编解码4K H.264/H.265 30fps视频，处理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。HT-RV1126开发板采用8GB eMMC，DDR为2GB，RV1126芯片性能见下表：详细参数CPU• 四核ARM Cortex-A7• RISC-V MCUNPU• 2.0Tops, support INT8/ INT16内存• 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4• 支持eMMC 4.51, SPI Flash, Nand Flash• 支持快速开机显示• MIPI-DSI/RGB 接口，1080P60fps2D图形加速引擎• 支持旋转, x/y镜像• 支持alpha图层混合• 支持放大、缩小多媒体• 1400万 ISP 2.0 with 3帧 HDR(Line-based/Frame-based/DCG)• 同时支持2组MIPI CSI /LVDS/sub LVDS和一组16-bit并口输入• 4K H.264/H.265 30fps 视频编码 -3840 x 2160@30 fps+720p@30 fps encoding• 4K H.264/H.265 30fps 视频解码 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding外围接口• 千兆以太网接口，具有TSO(TCP Segmentation Offload)网络加速• USB 2.0 OTG and USB 2.0 host• 两个 SDIO 3.0 接口for Wi-Fi and SD卡• 8通道 I2S with TDM/PDM, 2通道I2S 2、硬件规格参数项目类型型号参数说明核心配置处理器RV1126MPUl 四核 ARM Cortex-A7 al RISC-V MCUNPU2.0Tops存储内存DDR3DDR3*2 1GB存储EMMC16GBSPI FLASH板载功能接口电源电源输入DV12V/2A按键 X7主菜单、功能按钮*2、recovery键、maskrom模式键、复位键、开关键USBX3DEBUG、OTG、HOSTCamera插座X5CIF Camera*2、MIPI Camera*2、BT1120 CameraLCM MIPI连接座Mipi信号输出接mipi屏MIC_ARRAY Interface扩展接口X1进行MIC设备调试开发网口1MDI1000M/100M/10MJTAG Debug调试座X1通过JTAG进行调试开发 TFX1SDMMC 2.0/3.0工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本U-Boot启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.19支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB host 驱动USB deviceUSB device 驱动INPUTSensor 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUTPUTMIPI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动I2CI2C驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技术支持与服务1、技术支持 协助判断产品是否存在故障 开发板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 2、增值服务 根据用户需求完成定制硬件及软件开发 支持Linux系统定制 支持OEM/ODM定制 支持项目外包开发 查看更多
