常州海图信息科技股份有限公司专注于数字音视频压缩、存储、解压缩及网络传输等相关领域的深入研究,同时不断挑战新技术新方法,先后推出了基于瑞芯微各种芯片的解决方案
性能与应用介绍
RV1126 处理器核心具有双核 ARM Cortex-A7@1.5GHz,集成 NPU 处理单元。 RV1126 主板提供 1 路 HDMI 输出、1 路 USB2.0、3 路千兆网络、RS232、RS485 等 丰富外围接口。 RV1126 是针对多路高清/超高清(1080p/4M/5M/4K)IPC 产品应用开发的新 一代专业 SoC 芯片。RV1126 集成了 ARM A7 双核处理器和性能强大的神经网络推 理引擎,支持多种智能算法应用。同时,RV1126 提供两倍于前代产品的视频处 理能力。另外,H.265 视频解码引擎、视频图像处理的算法效果及性能得到了进 一步提升。结合丰富的外围设备及高速接口,该 SoC 芯片为客户产品提供了高性 能、优异图像质量的高清 IPC 解决方案,广泛用于安防市场等相关应用场景。
产品外观

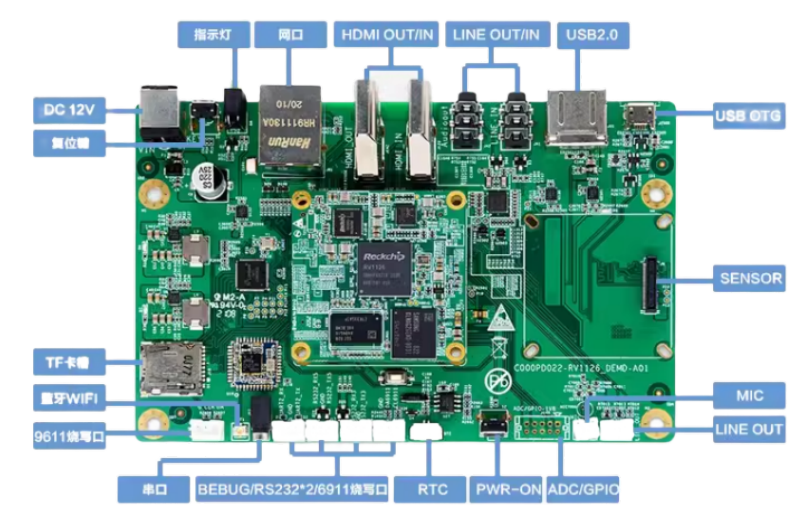

RV1126 定制开发板-正面图

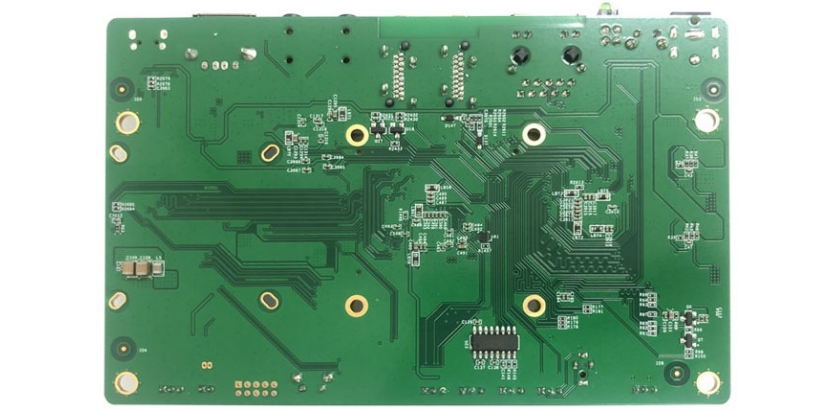

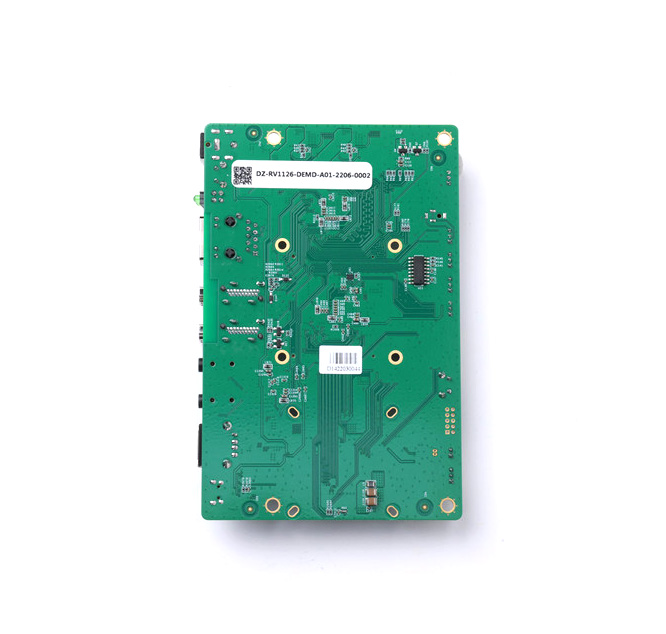

RV1126 定制开发板-背面图
产品规格
1、机械尺寸 核心板尺寸:45*45mm 开发板尺寸:91*141mm
HT-RV1126 定制开发板-机械尺寸图
2、硬件资源描述
项目 | 类型 | 型号参数 | 说明 |
核心配置 | 处理器 | RV1126 | CPU |
智能视频分析 | NPU | ||
存储 | 内存 | DDR4 | |
存储 | EMMC | ||
连接器 | 核心板连接器:FX8C-80S-SV 开发板:FX8C-80P-SV1(92) | ||
主板接口 | 电源输入 | 1 | DC12V |
视频输入 | 1 | 1*HDMI | |
视频输出 | 1 | 1*HDMI | |
网口 | 1 | 1*LAN,10/100/1000Mbps | |
USB | 1 | USB2.0 | |
音频输入 | 1 | LINE IN/OUT | |
RS232 | 1 | ||
工作环境 | 操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露) |

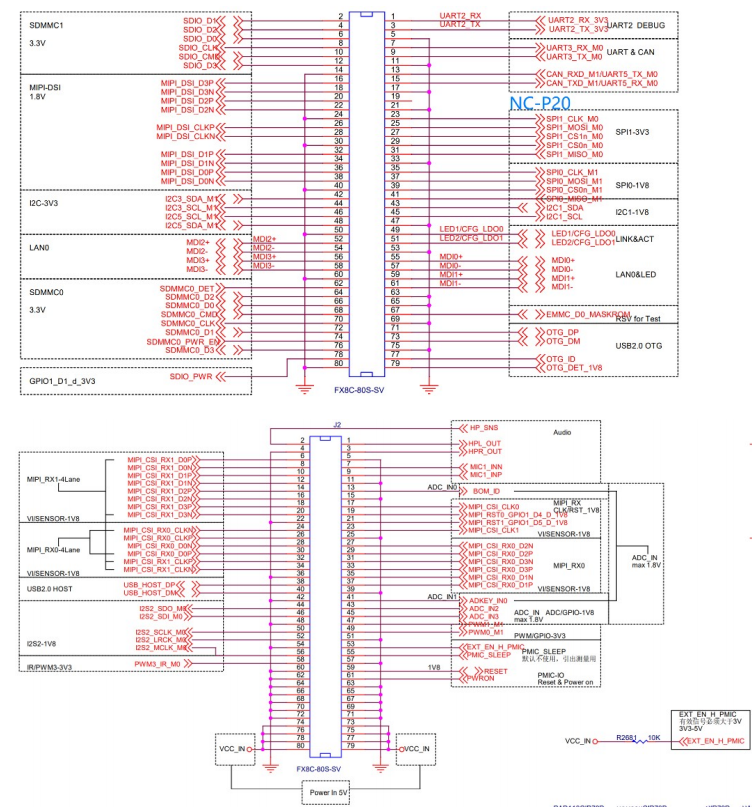

核心模块接口定义:
软件规格参数
UBOOT | 启动方式 | 支持从eMMC 启动 |
烧录方式 | 调试串口 | |
Kernel | 版本 | linux 4.19 |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | |
下载方式 | 串口/网口 | |
Device Driver | Serial port | 串口驱动 |
Ethernet | 10/100 以太网卡驱动 | |
USB host | USB 2.0 host 驱动 | |
OUPT | HDMI 输出驱动 | |
eMMC | eMMC 驱动 | |
DDR | DDR驱动 | |
TCP/IP | 提供完整的TCP/IP 协议 | |
配置系统和服务 | Ifconfig/route等 | 用于网络配置及相关服务程序 |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
工作环境
环境参数 | 最小值 | 典型值 | 最大值 |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考,产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vdec 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境,快速进入 Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
RV1126 开发板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料,解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持 Linux 系统定制
支持 OEM/ODM 定制
支持项目外包开发
