产品介绍
1、产品简介
Hi3516AV100核心板是常州海图电子科技有限公司推出的一款以华为海思 Hi3516A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3516A核心板集多种优势于一身，支持 3D 去噪、图像增强、动态对比度增强处理功能 ，支持视频、图形输出抗闪烁处理 ，支持视频 1/15.99～16x 缩放功能等。
2、性能及应用介绍
Hi3516AV100核心板H.264/H.265 编码可支持分辨率为 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC时序视频输入，时钟频率150MHz ，支持BT.601、 BT.656、 BT.1120视频输入接口 ，支持输入分辨率为5M Pixel ，集成 Audio codec，支持 16bit 语音输入和输出 ，支持 I2S 接口，支持对接外部 Audio codec
产品规格
机械尺寸

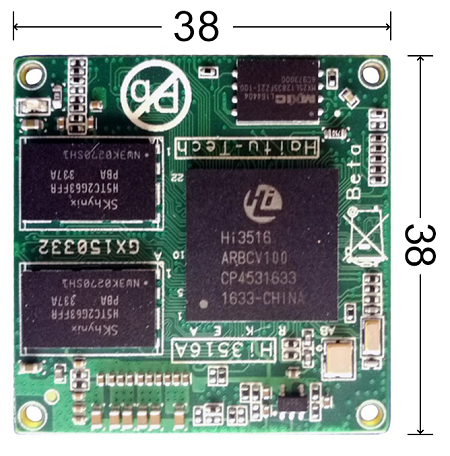

Hi3516AV100核心板 机械尺寸图
规格参数

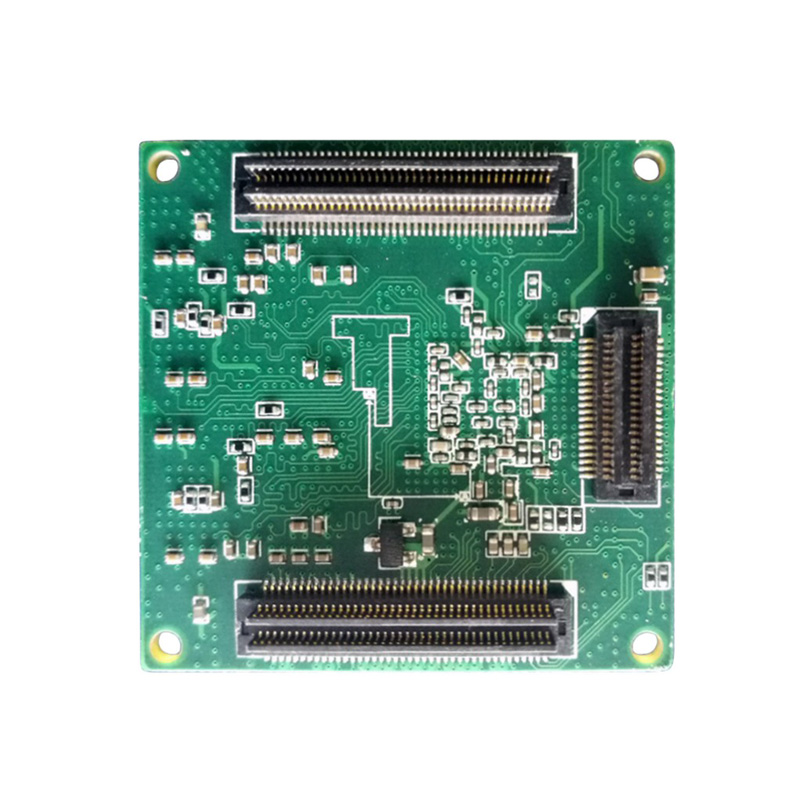

连接器型号（核心板） | J10,J11 CONN SOCKET 40x2/SM J12 CONN SOCKET 20x2/SM |
连接器型号（配套底板） | J1 BTB-0.5MM-20X2P-FEMALE J3,J4 BTB-0.5MM-40X2P-FEMALE |
引脚间距 | 0.5mm |
引脚数量 | 200 |
硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | CPU | Hi3516AV100 | MPU | 单核 ARM Cortex A7@600MHz |
存储 | 内存 | DDR | DDR*2 256M*2 | |
NOR FLASH | 16M/32M可选 | |||
连接器 | BTB连接器 | 间距0.5mm，200Pin | ||
板载功能 | 电源 | 电源输入 | DV12V/2A | |
以太网 | 1000M/100M/10M | |||
引脚功能 | 视频输入 | 1 | HDMI | |
音频 | 1 | I2S数字接口 | ||
以太网 | 1 | 千兆(板载) | ||
UART | 2 | Uart0为系统debug接口 | ||
TF卡槽 | 1 | |||
USB3.0 | 1 | 与pcie复用 | ||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
软件规格参数
Linux |
Uboot | 版本 | u-boot-2010.06 |
启动方式 | 支持从SPI_NOR 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux-3.4 | |
支持的文件系统 | nfs/yaffs2等 | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
I2S | I2S 总线驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。
l 提供vio、venc、vdec 等丰富的Linux 例程。
l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HT-3516A HDMI核心板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料，解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
