1、八核ARM Cortex-A55@ 1.4GHz
2、支持 NEON 加速,集成FPU 处理单元
3、接口丰富,配套资料齐全
产品介绍
HT-HI3536A标准开发板是常州海图信息科技股份有限公司推出的一款基于HT-HI3536A芯片设计的嵌入式开发板,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-HI3536A集多种优势于一身,具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。
性能与应用介绍
HT-HI3536A处理器核心具有八核ARM Cortex-A55@ 1.4GHz,32KB I-Cache,32KB D-Cache,1MB L3 Cache,支持NEON 加速,集成FPU 处理单元。Hi3536V100主板提供1路BT1120输入、2路USB2.0、1路USB3.0、1路千兆网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。
HT-HI3536A是针对多路高清/超高清(1080p/4M/5M/4K)智能NVR产品应用开发的新一代专业高端SoC芯片。Hi3536V100集成了ARM Cortex-A55八核处理器和性能强大的神经网络处理器,支持多种智能算法应用。Hi3536V100支持20路1080p多协议解码及4路1080p H.265/H.264编码,还支持双HDMI4K显示能力及鱼眼矫正、动态对比度增强等多种图像处理功能。同时,Hi3536V100还支持完整的安全解决方案,结合丰富的外围设备及高速接口,该SoC芯片为客户产品提供了高性能、安全、高集成度、易于开发的嵌入式高清智能NVR解决方案。
产品规格

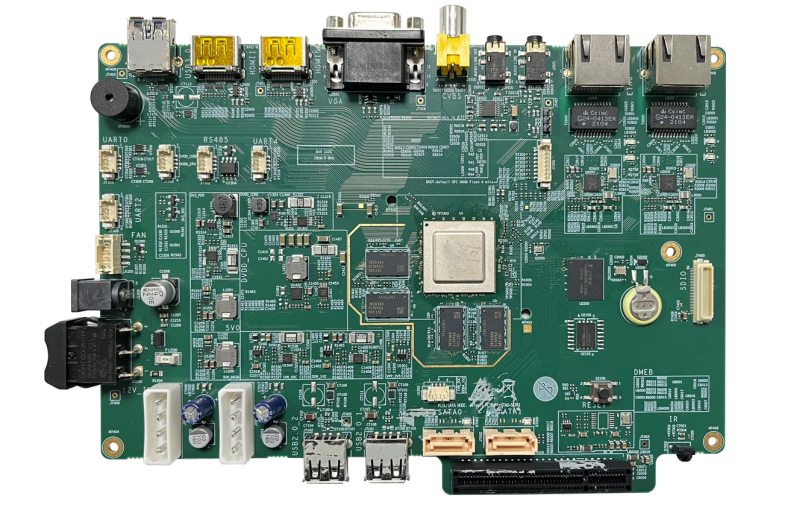

HT-HI3536A标准开发板-正面图
HT-HI3536A标准开发板-机械尺寸图
硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | HT-HI3536A | CPU | 八核ARM Cortex-A55@ 1.4GHz |
32KB I-Cache,32KB D-Cache 1MB L3 Cache | ||||
支持 NEON 加速,集成FPU 处理单元 | ||||
智能视频分析 | NNIE | 4Tops 神经网络运算性能 | ||
智能计算加速性能 | ||||
存储 | 内存 | DDR | 4GB | |
存储 | EMMC | 8GB | ||
主板接口 | 1 | 1*DC12V 单板电源输入接口 | ||
2 | 单板电源开关 | |||
3 | SATA硬盘12V、5V电源 | |||
4 | SATA硬盘12V、5V电源 | |||
5 | USB2.0接口 | |||
6 | USB2.0接口 | |||
7 | SATA3.0接口 | |||
8 | SATA3.0接口 | |||
9 | PCIE2.0接口 | |||
10 | 系统外部复位按键 | |||
11 | IR接口 | |||
12 | SDIO2.0接口,使用时需外接SDIO WIFI | |||
13 | RJ45接口 | |||
14 | RJ45接口 | |||
15 | 音频输入接口,AC_INL/AC_INP | |||
16 | 音频输出接口,连接到AC_OUTL/R管脚,经过功放输出音频 | |||
17 | CVBS接口 | |||
18 | VGA接口 | |||
19 | HDMI接口 | |||
20 | HDMI接口 | |||
21 | USB3.0接口,向下兼容支持USB2.0接口 | |||
22 | UART4接口,使用时需外接串口转接板,需要将R45、R46上件,R47、R48下件 | |||
23 | RS485接口 | |||
24 | DVDD_CORE、DVDD_CPU电源测试接口 | |||
25 | UART0接口,系统主调试串口,使用时需外接串口转接板 | |||
26 | UART2接口,使用时需外接串口转接板 | |||
27 | 预留风扇接口 | |||
工作环境 | 操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露) |
软件规格参数
Linux |
Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动,保存系统时间 | ||
Ethernet | 10/100 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
工作环境
环境参数 | 最小值 | 典型值 | 最大值 |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考,产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境,快速进入 Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
HT-HI3536A开发板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料,解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持 Linux 系统定制
支持 OEM/ODM 定制
支持项目外包开发
