HT-Hi3519AV200标准开发套件

主要特点:

常州海图信息科技股份有限公司专注于数字音视频压缩、存储、解压缩及网络传输等相关领域的深入研究,同时不断挑战新技术新方法,先后推出了基于海思各种芯片的解决方案

产品简介

HI3519AV200是一颗面向监控市场推出的ultra-HD Smart IP Camera SOC。该芯片支持四路sensor输入,支持高达4K60的ISP图像处理 能力,支持3F WDR、多级降噪、六轴防抖、硬件 拼接等多种图像增强和处理算法,为用户提供了很好的图像处理能力。

HI3519AV200内置四核A55,提供丰富灵活的CPU资源,以满足客户计算和控制需求。 集成单核MCU,以满足某些低延时要求较高场 景。

 HI3519AV200集成了的神经网络推理单 元,最高2.5Tops INT8,并支持业界主流的神经网 络框架。并内置双核Vision DSP,以满足客户一些 差异化的CV计算需求。 HI3519AV200采用先进的12nm低功耗工艺和 0.65pitch封装,同时支持 LPDDR4/LPDDR4x/DDR4颗粒,满足客户应用的 产品小型化设计和快速量产。





 产品外观

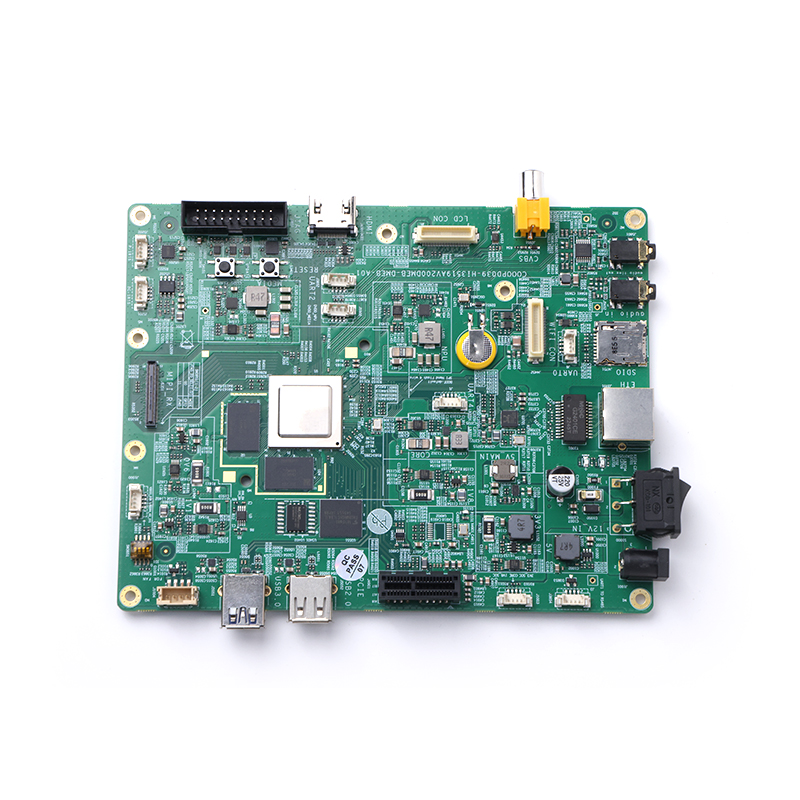

HT-3519AV200 开发板正面图

三、产品规格

1、机械尺寸




HT-3519AV200 -机械尺寸图



2、资源描述

接口图:




开发板连接器:

连接器型号(开发板)


连接器型号(配套底板)


引脚间距


引脚数量




3、硬件规格参数

项目

类型

型号参数

说明

核心配置

处理器

Hi3519AV200

内核

四核 ARM Cortex A55@1.2GHz



算力

2.5Tops INT8

存储

内存

DDR

8GB

Flash Memory

EMMC

8GB

连接器

开发板连接器




视频输入


MIPI 8Lane

视频输出

1

HMDI 4K30fps

LINE IN

1


LINE OUT

1


UART

5


以太网

1

10M/100M/1000M

DEBUG

1

RS232

USB2.0

1


USB3.0

1


CVBS OUT

1


RS485

1


JTAG

1


PCIE

1


SDIO

1


SD

1


IO



I2S






工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)



4、软件规格参数



























Linux





Uboot

版本


启动方式

支持从SPI_NOR,EMMC 启动

烧录方式

调试串口



Kernel

版本

linux-3.4

支持的文件系统

nfs/yaffs2等

下载方式

串口/网口















Device Driver

Serial port

串口驱动

Ethernet

10/100/1000M 以太网卡驱动

USB host

USB 2.0 host 驱动

INPUT

HDMI 输入驱动

I2S

I2S 总线驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源



5、 工作环境

环境参数

最小值

典型值

MAX

工业级温度

-40℃

/

85℃

储存温度

-40℃

25℃

85℃

工作电压

11.7V

12V

12.5V



6、 功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD


技术支持及资料

1、开发资料

l 提供基于开发板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。

l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。

l 提供vio、venc、vdec等丰富的Linux 例程。

l 提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。



2、技术支持

l 协助判断产品是否存在故障

HI3519AV200开发板产品软硬件资源解释

l 帮助正确地编译与运行我们提供的源代码

l 按照产品文档资料,解决主板内出现的异常问题



3、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发
