嵌入式开发套件是海图科技与华为海思、瑞芯微、比特大陆等多家芯片厂商合作。基于不同芯片平台特点，开发出各类适用于不同行业场景的嵌入式产品。
1、IMX334镜头模组输入（标配1只）
2、算力达到2TOPS
3、编解码能力为3840*2160@60fps
4、硬件接口丰富，开发资料齐全
产品介绍
产品简介
Hi3519AV100标准开发板是常州海图电子科技有限公司推出的一款基于海图Hi-3519A核心板设计的一款海思嵌入式开发板。Hi3519AV100处理器核心具有2*ARM Cortex A53@1.5GHz， 32KB I-cache， 32KB Dcache /256KB L2 cache ，支持 Neon 加速，集成 FPU 处理单元，集成 Tensilica Vision P6 DSP@710MHz，32KB I-Cache /32KB I-RAM/512KB Data RAM，0.3Tops 神经网络运算性能，支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络。
Hi3519AV100标准开发板标配为索尼IMX334镜头模组输入、4K@30 HDMI输出、USB3.0、SDIO3.0、1路10M/100M/1000网络、RS232、RS485、GPIO、RTC等丰富外围接口。

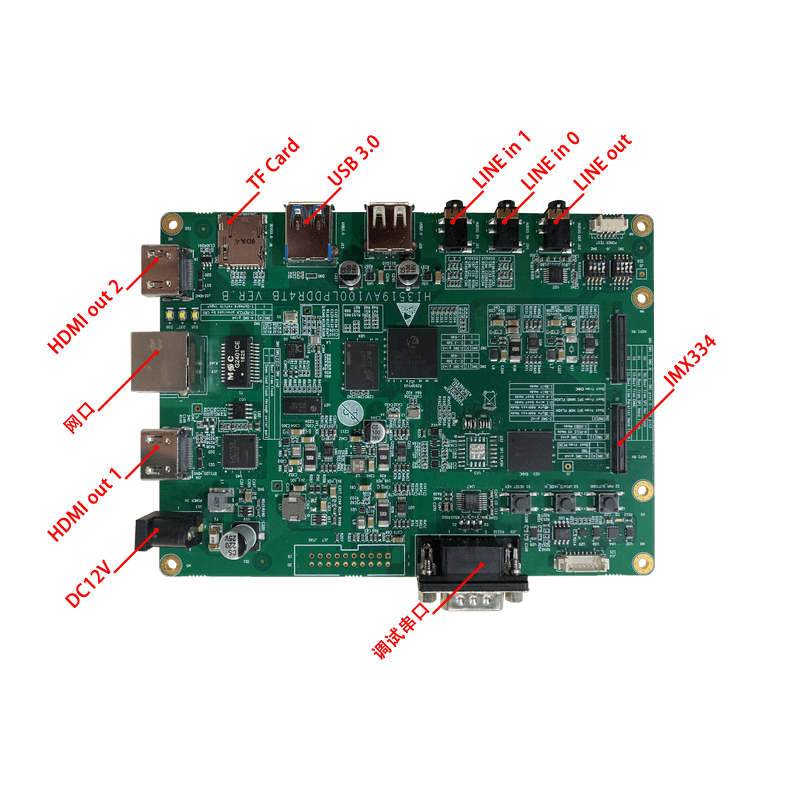

接口资源

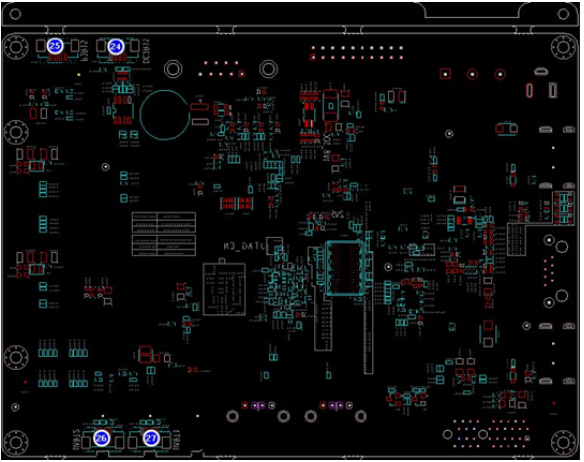

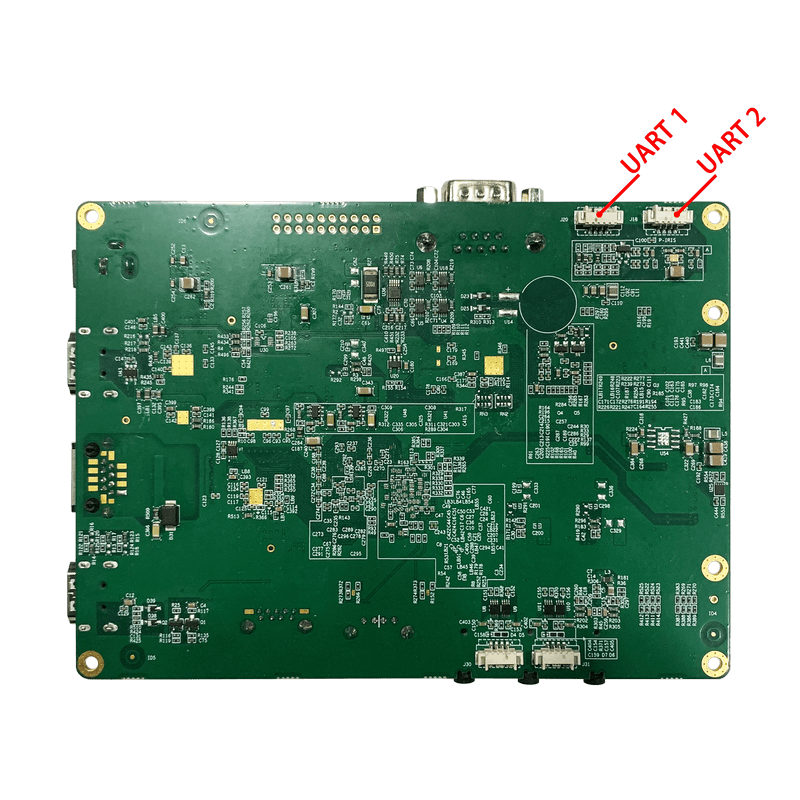

Hi3519AV100标准开发板-背面接口资源
Hi3519AV100标准开发板-背面接口资源
产品规格
1、硬件规格参数
| 项目 | 类型 | 型号参数 | 说明 | |
| 核心配置 | 处理器 | Hi3519AV100 | DSP | ensilica Vision P6 DSP@710MHz |
| NNIE | 2.0Tops 神经网络运算性能 | |||
| DDR4 | DDR4*1 8Gb*1 | |||
| EMMC | 8GB | |||
| 连接器 | CON1-SATA | 4xFX10A-120P-SV2 | ||

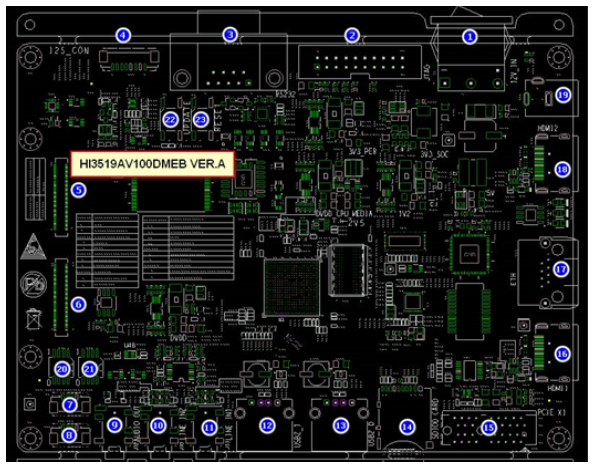

| 主板接口 | 1 | 单板电源开关 | ||
| 2 | JTAG 连接器 | |||
| 3 | RS232 串口，系统主调试串口 | |||
| 4 | I2S 预留接口 | |||
| 5 | Sensor 接口1 | |||
| 6 | sensor 接口2 | |||
| 7 | Core 电源电压测试接口 | |||
| 8 | IO 电源电压测试接口 | |||
| 9 | 音频输出接口，连接到AC_OUTL/R 管脚，经过功放输出音频 | |||
| 10 | 音频输入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。 | |||
| 11 | 音频输入接口1，AC_IN1L/AC_IN1P 、AC_I N1L/AC_IN1N | |||
| 12 | USB2.0 接口 | |||
| 13 | USB3.0 向下兼容支持的USB2.0 接口 | |||
| 14 | SDIO0 接口，支持SD3.0 | |||
| 15 | PCIEX1 接口 | |||
| 16 | HDMI 接口 | |||
| 17 | RJ45 千兆网口 | |||
| 18 | HDMI 接口 | |||
| 19 | 单板电源输入接口 | |||
| 20 | 拨动开关SW2 | |||
| 21 | 拨动开关SW1 | |||
| 22 | 一键升级按键 | |||
| 23 | 系统外部复位按键 | |||
| 24 | DC-IRIS 电路接口 | |||
| 25 | P_IRIS 电路接口 | |||
| 26 | UART2 接口，使用时需外接串口转接板 | |||
| 27 | UART1 接口，使用时需外接串口转接板 | |||
| 工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） |
2、软件规格参数
Linux |
Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
USB device | USB 2.0 device 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
3、工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
4、功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
