型号:HT-RK3588
产品简介
HT-RK3588定制开发板是常州海图信息科技股份有限公司推出的一款以RK3588处理器为核心的通用产品,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。HT-RK3588定制核心板集多种优势于一身,芯片采用先进的12nm低功耗工艺和低功耗架构设计,简化客户产品的散热设计,有利于客户打造节能环保的智能摄像机产品。
性能及应用介绍
HT-RK3588定制开发板H.265/H.264编解码,编码/解码性能高达8K@30fps/8K@60fps, 支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法, 为客户提供的图像质量。支持多种分类神经网络 ,支持完整的 API 和工具链(编译器、仿真器),易于适配客户定制网络等。RK3588提供了丰富的计算资源,支撑行业类应用和消费类应用。 RK3588集成了四个A76和四个A55核, 支持双操作系统,使得快速启动、实时性和外设驱动的丰富性得以兼顾 。
产品规格
1、机械尺寸

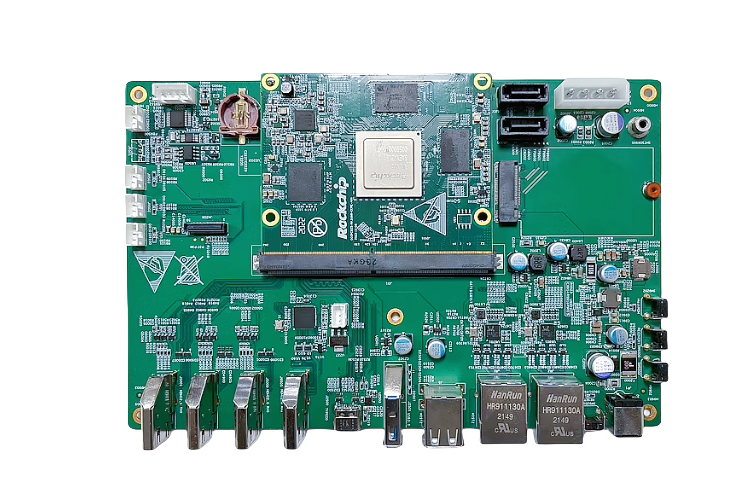

HT-RK3588定制开发板正面图

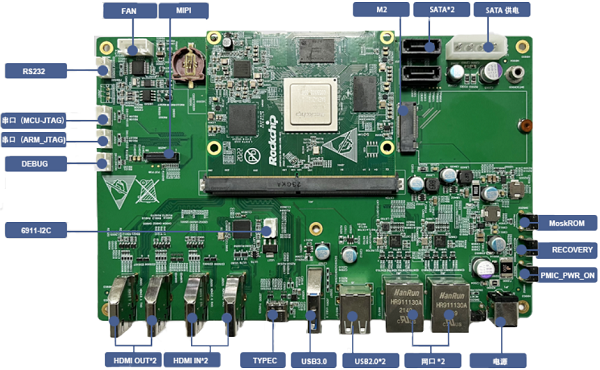

HT-RK3588定制开发板接口图
连接器型号(核心板与底板) | J40,J41FX10A-120S-SV(21) |
引脚间距 | 0.65mm |
2、硬件规格参数
项目 | 类型 | 型号参数 RK3588 | 说明 | |
核心配置 | 处理器 | 4*A76+4*A55 | ||
NNIE | 6.0Tops 神经网络运算性能 | |||
存储 | 内存 | DDR4 | 8GB | |
存储 | EMMC | 32GB | ||
连接器 | 底板连接器 | J41FX10A-120S-SV(21) | ||
外围接口 | HDMI接口 | 4 | MIPI OUT*2 HDMI IN*2 | |
FAN接口 | 1 | 串口 | ||
RS232 | 1 | 串口 | ||
MCU_JTAG接口 | 1 | 串口 | ||
ARM_JTAG接口 | 1 | 串口 | ||
DEBUG | 1 | 串口 | ||
USB接口 | 2 | USB2.0 HOST接口、USB3.0 | ||
MASKROM | 1 | |||
RECOVERY | 1 | |||
PMIC_PWR_ON | 1 | |||
网口 | 2 | 10/100/1000兆 | ||
SATA | 3 | 2*数据接口、1*供电接口 |
3、软件规格参数
Linux |
Uboot | 版本 | |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动,保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
4、工作环境
环境参数 | 最小值 | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
5、功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
l 提供基于定制核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。
l 提供vio、venc、vdec 等丰富的Linux 例程。
l 提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HT-RK3588定制开发板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料,解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
