嵌入式开发套件是海图科技与华为海思、瑞芯微、比特大陆等多家芯片厂商合作。基于不同芯片平台特点，开发出各类适用于不同行业场景的嵌入式产品。
1、四核ARM Cortex-A55@ 1.2GHz
2、支持 NEON 加速，集成FPU 处理单元
3、接口丰富，配套资料齐全
产品介绍
HT-SD3403标准开发板是常州海图电子科技有限公司推出的一款基于HT-SD3403芯片设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。
性能与应用介绍
HT-SD3403处理器核心具有四核ARM Cortex-A55@ 1.2GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HT-SD3403主板提供1路sensor输入、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC、PCIE等丰富外围接口。
HT-SD3403是针对高清/超高清（1080p/4M/5M/4K）IPC产品应用开发的新一代专业SoC芯片。HT-SD3403集成了ARM A55四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用，神经网络加速引擎，算力高达4Tops INT8，支持完整的API和工具链，易于客户开发。同时，HT-SD3403还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，芯片支持AI ISP，通过AI方式实现了ISP质的飞跃。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量IPC解决方案，广泛用于高清监控市场、多传感器输入等相关应用场景。
产品规格

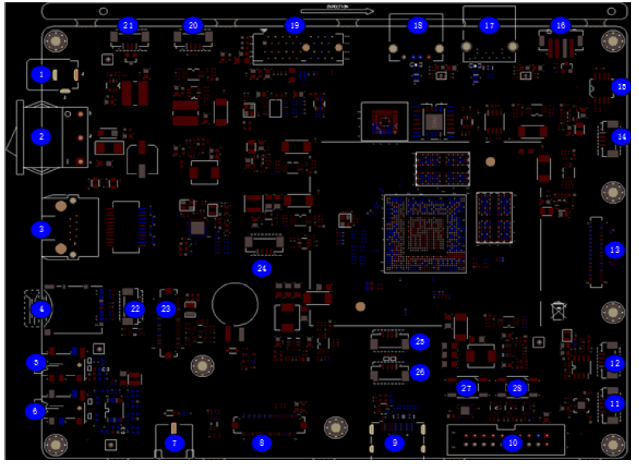

HT-SD3403标准开发板-正面图
HT-SD3403标准开发板-机械尺寸图
硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | HT-SD3403 | CPU | 四核ARM Cortex-A55@ 1.2GHz |
32KB I-Cache，32KB D-Cache 512KB L2 Cache | ||||
支持 NEON 加速，集成FPU 处理单元 | ||||
智能视频分析 | NNIE | 10Tops 神经网络运算性能 | ||
智能计算加速性能 | ||||
存储 | 内存 | DDR | 8GB | |
存储 | EMMC | 8GB | ||
配套传感器 | OS08A20 | |||
主板接口 | 1 | 1*DC12V 单板电源输入接口 | ||
2 | 单板电源开关 | |||
3 | RJ45千兆网口 | |||
4 | Micro SD卡接口 | |||
5 | 音频输入接口，AC_INL/AC_INP | |||
6 | 音频输出接口，连接到AC_OUTL/R管脚，经过功放输出音频 | |||
7 | CVBS输出接口 | |||
8 | MIPITX扩展接口 | |||
9 | HDMI接口 | |||
10 | JTAG连接器 | |||
11 | P-IRIS接口 | |||
12 | DC-IRIS接口 | |||
13 | Sensor接口 | |||
14 | DDR电源测试接口 | |||
15 | 拨码开关 | |||
16 | 预留风扇接口 | |||
17 | USB3.0向下兼容支持的USB2.0接口 | |||
18 | USB2.0接口 | |||
19 | PCIEX1接口 | |||
20 | DVDD_CORE和IO电源测试接口 | |||
21 | RS485接口 | |||
22 | UART0接口，系统主调试串口，使用时需外接串口转接板 | |||
23 | SDIO1接口，使用时需外接SDIO WIFI | |||
24 | UART4接口，使用时需外接串口转接板 | |||
25 | DVDD_NPU,DVDD_MEDIA电源测试接口 | |||
26 | UART2接口，使用时需外接串口转接板，并将电阻R3114移到R3115, 阻R3117移到R3116, | |||
27 | 系统外部复位按键 | |||
28 | 一键升级按键 | |||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
软件规格参数
Linux |
Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
工作环境
环境参数 | 最小值 | 典型值 | 最大值 |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
HT-SD3403开发板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持 Linux 系统定制
支持 OEM/ODM 定制
支持项目外包开发
