1、处理器编解码分辨率达到8K@30FPS
2、IMX334镜头模组输入（标配1只）
3、接口资源丰富，便于项目验证
4、算力达到4TOPS
产品介绍
HT-3559A主板是常州海图信息科技股份有限公司推出的一款基于海图HI3559AV100芯片设计的一款海思嵌入式开发板。Hi3559AV100处理器核心采用大小核架构，处理核心由双核ARM Cortex-A73@1.6GHz、双核ARM Cortex-A53 @1.2GHz以及单核ARM Cortex-A53@1.2GHz组成，处理性能强悍。外加双核Mali G71 GPU@900MHZ以及双核NNIE@840MHZ神经网络加速引擎，满足超清分辨率下的复杂智能视频/图像分析需求，并提供了良好的OpenCL 1.1/1.2/2.0 支持。
HT-3559A主板提供IMX334镜头模组输入（4K@30）、USB3.0、SDIO3.0、SATA、2路10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。
产品规格
1、机械尺寸

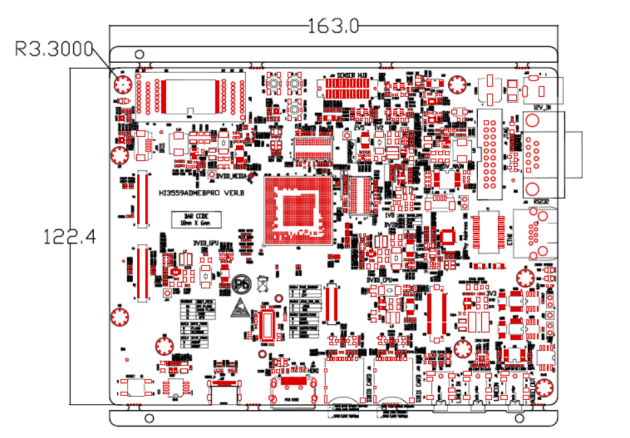

主板-机械尺寸图
2、单板接口示意图

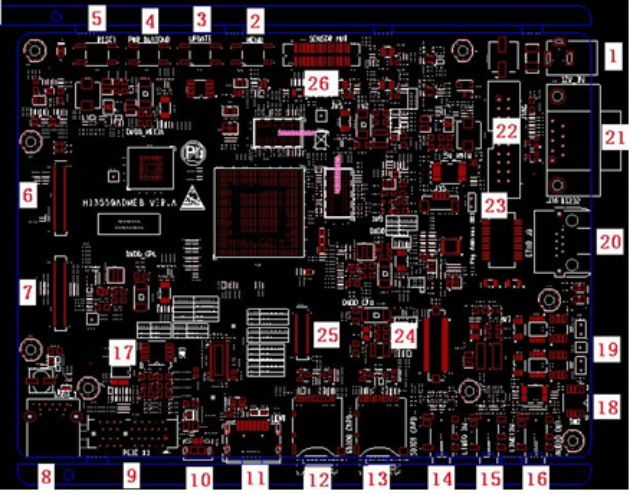

单板正面

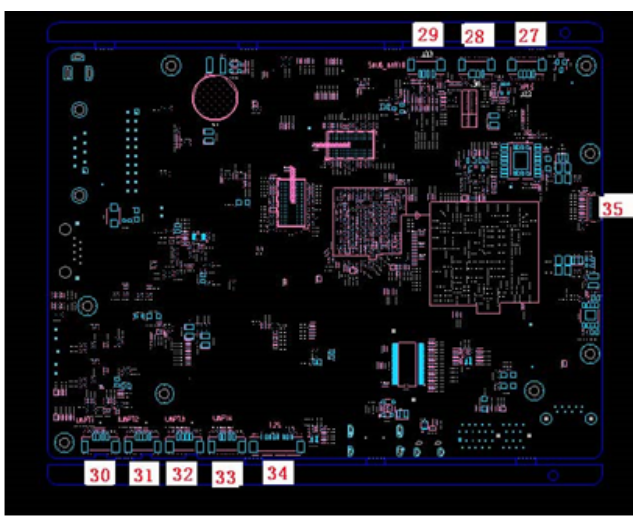

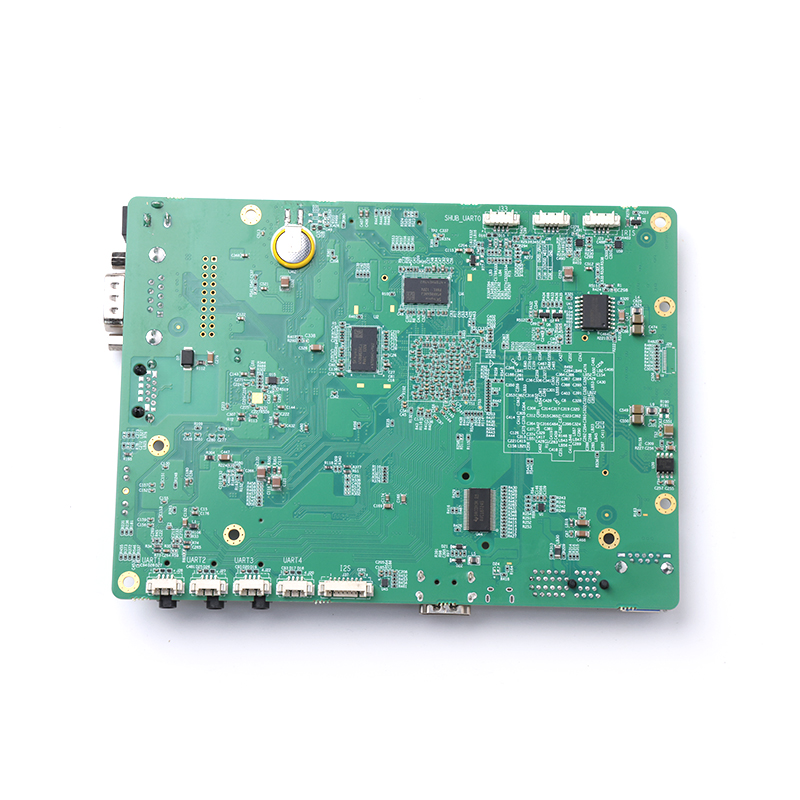

单板反面
2.1、硬件规格参数
| 项目 | 类型 | 型号参数 | 说明 | |
| 核心配置 | 处理器 | Hi3559AV100 | MPU | l 双核ARM Cortex-A73@1.6GHz |
| l 双核ARM Cortex-A53@1.2GHz | ||||
| l 单核ARM Cortex-A53@1.2GHz | ||||
| GPU | 双核 ARM Mali G71@900MHz | |||
| DSP | 四核DSP@700MHz（软件接口由海思SDK封装，不对外开放） | |||
| NPU | 双核NNIE@840MHz神经网络加速引擎 | |||
| 存储 | 内存 | DDR4 | DDR4*4 8Gb*4 | |
| 存储 | EMMC | 8GB | ||
| SPI FLASH | ||||
| 主板接口 | 1 | 单板总电源接口，12V@2A 或以上 | ||
| 2 | 菜单键，接到GPIO14_6 0：按键按下；1：按键未按下。 | |||
| 3 | 升级键，接到GPIO0_0/UPDATE_MODE_N 。0：按键按下； | |||
| 1：按键未按下。 | ||||
| 4 | 开机键，接到PWR_BUTTON0。0：按键按下； 1：按键未按下。开机：按200 毫秒或以上（默认），关机：长按10 秒。 | |||
| 5 | 系统复位键。复位：按键按下。 | |||
| 6 | sensor 接口１ | |||
| 7 | sensor 接口2 | |||
| 8 | USB 3.0 port 1，向下兼容USB 2.0 port 1 | |||
| 9 | PCIe X1 接口 | |||
| 10 | USB2.0 port0，Micro 座子 | |||
| 11 | 芯片的HDMI 输出 | |||
| 12 | SD 卡0，支持SD3.0 | |||
| 13 | SD 卡1，仅支持SD2.0 | |||
| 14 | 音频输入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。 | |||
| 15 | 音频输入接口1，AC_IN1L/AC_IN1P 、AC_IN1L/AC_IN1N 。 | |||
| 16 | 音频输出接口，连接到AC_OUTL/R 管脚，经过功放输出音频 | |||
| 17 | 拨码开关SW1，启动介质拨码开关，详情见3.2 章节的表3-1 | |||
| 18 | 拨码开关SW2 | |||
| SW2.1：Uart0 和CAN0 功能选择。 | ||||
| 0：CAN0； 1：Uart0。 | ||||
| SW2.2：Uart1 和CAN1 功能选择。 | ||||
| 0：CAN1； 1：Uart1。 | ||||
| SW2.3：Jtag 和I2S 的功能选择。 | ||||
| 0：Jtag； 1：I2S。 | ||||
| SW2.4：上电自动开机功能的开启/关闭。0：开启上电自动开机功能； | ||||
| 1：关闭上电自动开机功能。 | ||||
| 19 | CAN 接口 | |||
| J34：CAN0 接口， | ||||
| J35：CAN1 接口。 | ||||
| 20 | 千兆网口 | |||
| 21 | Uart0，使用时无需外接串口转接板，可直接与PC 连接 | |||
| 22 | Jtag 接口，可直接外接Jtag 设备，使用该功能时，需拨码SW2.3=0 | |||
| 23 | 预留的12V 电源接口，可作为12V 风扇的电源接口 | |||
| 24 | SDIO2 Wifi 扣板接口 | |||
| 25 | 屏幕扣板接口，包含信号：MIPI TX，6/8bit LCD，触摸屏控制信号（I2C、RESET 、INT）。通过扩展，可对接以上规格的屏幕。 | |||
| 26 | SensorHub 资源扣板接口，包含sensorHub 的I2C 、SPI、PWM 等资源接口 | |||
| 27 | Iris 接口 | |||
| 28 | 电源接口，仅用于测试J36.2：DVDD_GPU；J36.3：DVDD_MEDIA。 | |||
| 29 | SensorHub 的uart0 ，使用时需外接串口转接板 | |||
| 30 | UART1 接口，使用时需外接串口转接板 | |||
| 31 | UART2 接口，使用时需外接串口转接板 | |||
| 32 | UART3 接口，使用时需外接串口转接板 | |||
| 33 | UART4 接口，使用时需外接串口转接板 | |||
| 34 | I2S 信号接口。使用时需拨码SW2.3=1 。 | |||
| 序号1~34对应单板接口示意图中接口 | ||||
| 工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） |
2.2、软件规格参数
Linux |
Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9.37 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
USB device | USB 2.0 device 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。
l 提供vio、avs、venc、vdec、dsp、nnie、ive 等丰富的Linux 例程。
l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HT-3559A主板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料，解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
