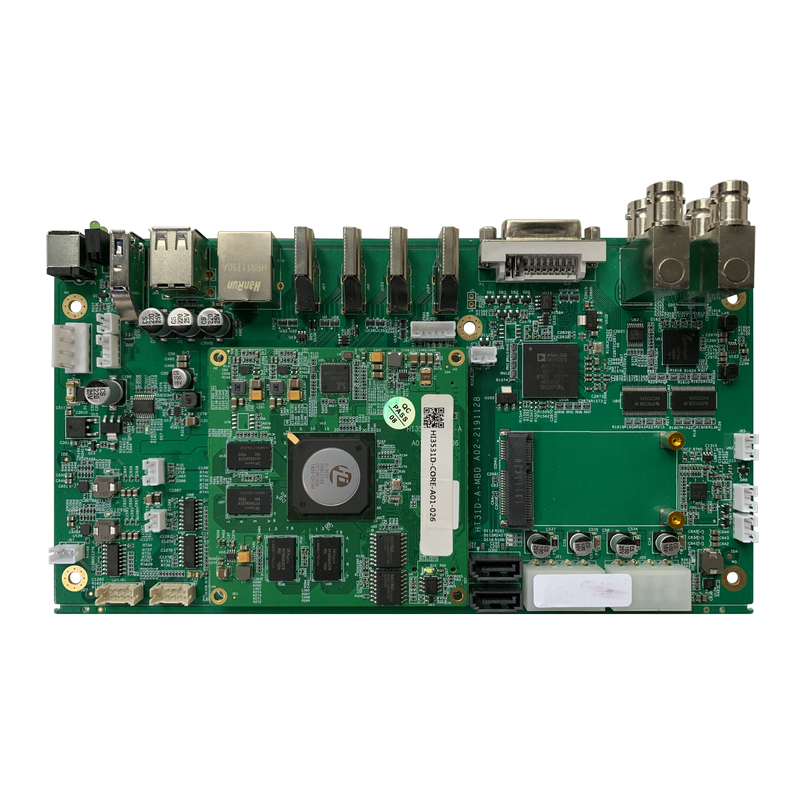

HT-Hi3531DV100定制开发套件
产品介绍1.产品简介Hi3531DV100定制开发板是常州海图信息科技股份有限公司推出的一款基于海图Hi3531D核心板设计的一款海思嵌入式开发板。Hi3531DV200处理器核心采用大小核架构，处理核心由ARM Cortex A9 双核@1.4GHz组成，处理性能强悍。Hi3531DV100定制开发板提供4K@30 HDMI输入、4K@30 HDMI输入、4K@30输出、1080P@60输出、1080P SDI 输入、1080P DVI 输入、 USB3.0、USB2.0、SATA、2路10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。产品规格机械尺寸 Hi3531DV100定制开发-机械尺寸图 硬件规格参数项目类型型号参数说明核心配置处理器Hi3531DV100MPUARM Cortex A9 双核@1.4GHz存储内存DDRDDR3*4 2GB存储SPI Nand 2GbSPI NOR32M连接器BTB连接器间距0.5mm，220Pin板载功能电源电源输入DV12V/2A接口视频输出HDMI原生HDMI2.0接口以太网J5-RJ451000M/100M/10M硬盘存储CON1-SATASATA 6Gbps视频输入72*HDMI(4k30),1*DVI,4*SDI视频输出21*HDMI(4k30),1*HDMI(1080P)音频1I2S数字接口以太网1千兆(板载)I2C2SPI14851Uart1USB2.02USB3.01GPIO若干复用IOSATA2SATA3.0 (板载)其它IO8工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数LinuxUboot版本U-Boot 2016.11启动方式支持从spi nor flash 启动烧录方式调试串口Kernel版本linux 3.18支持的文件系统jffs2/yaffs2/等下载方式串口/网口Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 3.0 host 驱动USB deviceUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3531D 主板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多

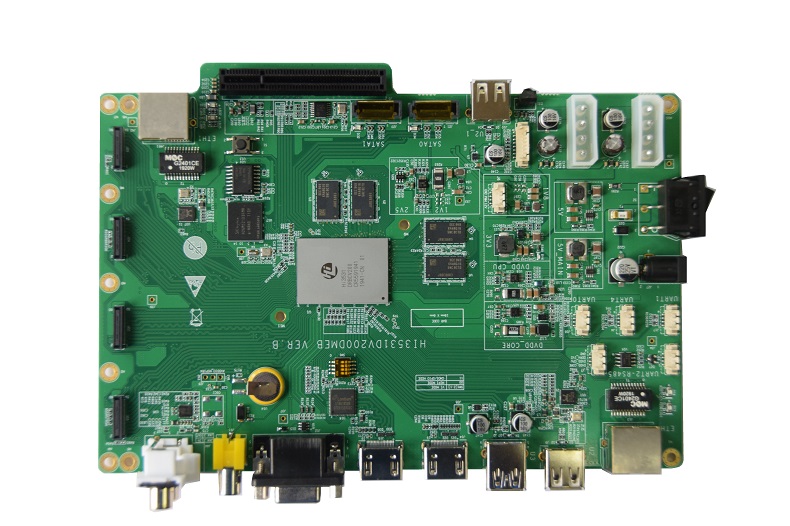

HT-Hi3531DV200标准开发套件
产品简介 Hi3531DV200标准开发板是常州海图信息科技股份有限公司推出的一款基于Hi3531D芯片设计的一款海思嵌入式开发板。Hi3531DV200处理器核心采用四核架构，处理核心由ARM Cortex A53四核@1.15GHz组成，处理性能强悍。Hi3531DV200标准开发板提供8路AHD模拟高清输入、8路音频输入、HDMI口输出、USB3.0、USB2.0、SATA、10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。接口资源序号描述1单板总电源接口，12V@5A 或以上2、3SATA 硬盘电源接口4USB2.0 接口5、6SATA3.0 接口7PCIE2.0 X2 接口8千兆网口 ETH19、10、11、1260pin BTB 连接器，视频 AD 扩展接口。接口板包含12路CVBS视频输入,4路AHD视频输入,4路音频输入，1路MIC输入，1路音频输出13Audio IN/OUT 接口14CVBS 接口15VGA 接口16BT.1120 转 HDMI 接口17内置 HDMI 接口18USB3.0 接口19USB2.0 接口20千兆网口 ETH021UART2 转 RS485 接口22UART1 接口23UART4 接口24电源测试接口25UART0 接口 查看更多

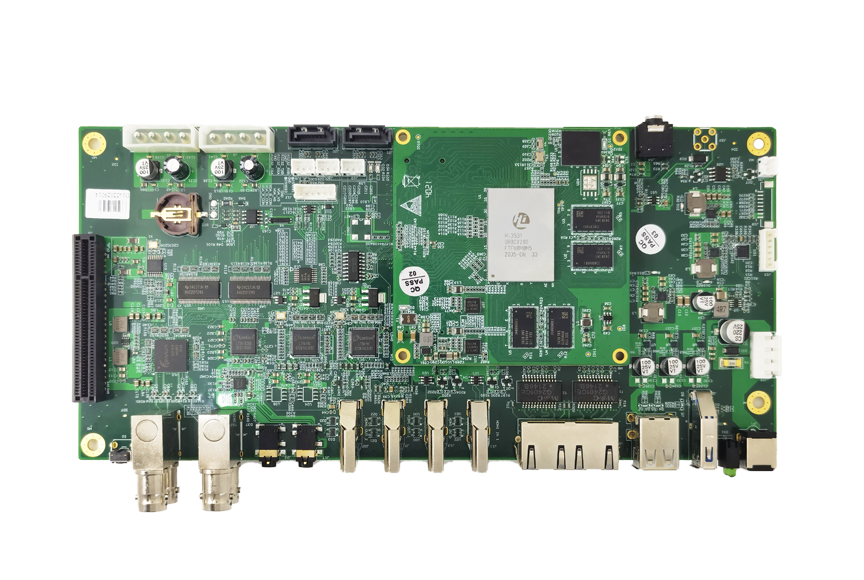

HT-Hi3531DV200定制开发套件
1. 产品简介HI3531DV200定制开发板是常州海图信息科技股份有限公司推出的一款基于海思HI3531DV200核心板设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HI3531DV200集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。 2. 性能与应用介绍HI3531DV200处理器核心具有四核ARM Cortex-A53@ 1.15GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HI3531DV200主板提供4路HDMI输入、2路HDMI输出、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。Hi3531DV200是针对多路高清/超高清（1080p/4M/5M/4K）DVR产品应用开发的新一代专 业SoC芯片。Hi3531DV200集成了ARM A53四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用。同时，Hi3531DV200还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，提供两倍于前代产品的视频输入能力。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量的模拟高清DVR解决方案，广泛用于模拟高清监控市场和车载DVR市场，多路编解码等相关应用场景。 3. 产品外观 三、产品规格1、机械尺寸 HT-3531DV200定制开发板-机械尺寸图 2、硬件资源描述项目类型型号参数说明核心配置处理器Hi3531DV200CPU四核ARM Cortex-A53@ 1.15GHz32KB I-Cache，32KB D-Cache512KB L2 Cache支持 NEON 加速，集成FPU 处理单元智能视频分析NNIE1.2Tops 神经网络运算性能智能计算加速性能（含跟踪、人脸校正）存储内存DDR2GB存储EMMC8GB连接器核心板：TE # 3-6318490-6底板：TE # 3-1827253-6主板接口电源输入1DC12V视频输入视频2*HDMI 4*SDI视频输出2*HDMI、1*CVBS、1*VGA网口11*LAN,10/100/1000MbpsLINE IN音频3.5mm音频母座，3个单向I2S/PCM接口，支持20路复合输入；支持双声道输出LINE OUTUSB3USB2.0 Host接口*2USB3.0 Host接口*1TF1SDIO3.0，接口支持 3.3/1.8V 电平RS2322串口RS4851串口GPIO5I/0接口PCIE1SATA2IR1JTAG1RTC电源接口1CPU自带，需要给VBAT供电工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 4、工作环境环境参数最小值典型值最 大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 四、技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3531D 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

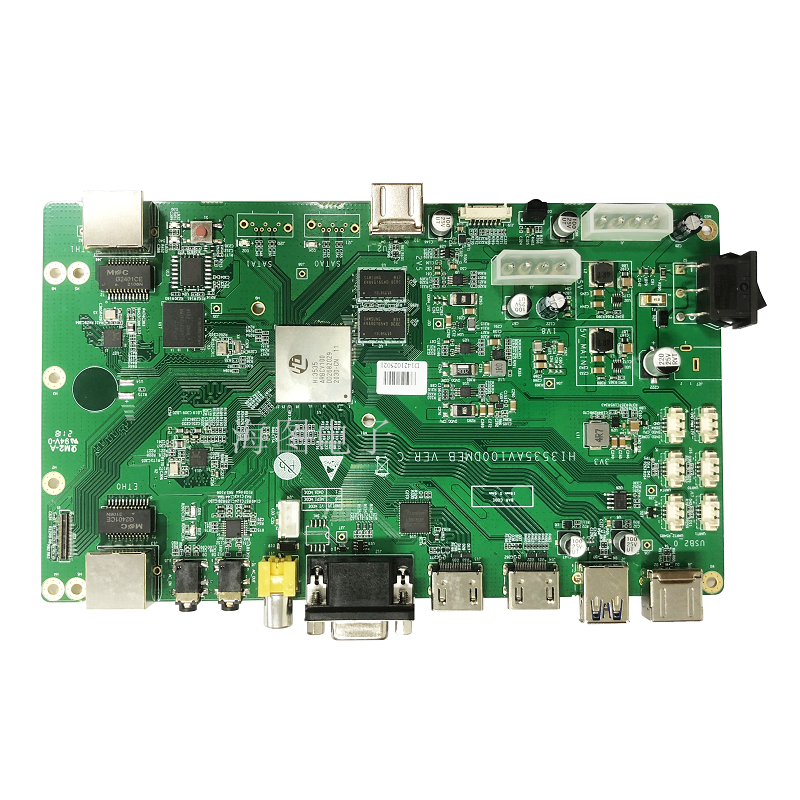

HT-Hi3535AV100标准开发套件
产品简介 HI3535AV100标准开发板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3535AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HI3535AV100标准开放板集多种优势于一身，强劲的处理器性能与内置的 高清H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。单板接口说明序号描述1单板总电源接口，12V@2A 或以上2电源按键3、4SATA硬盘电源接口5JTAG 接口6USB2.0 接口7、8SATA3.0 接口9复位按键10千兆网口 ETH11160pin BTB 连接器，视频 AD 扩展接口12千兆网口 ETH013音频输入口14音频输出口15CVBS 接口16VGA 接口17BT.1120 转 HDMI 接口18内置 HDMI 接口19USB3.0 接口20USB2.0 接口21UART1 接口22UART0 接口23PWM 输出口24UART2 转 RS485 接口25UART4 接口 查看更多

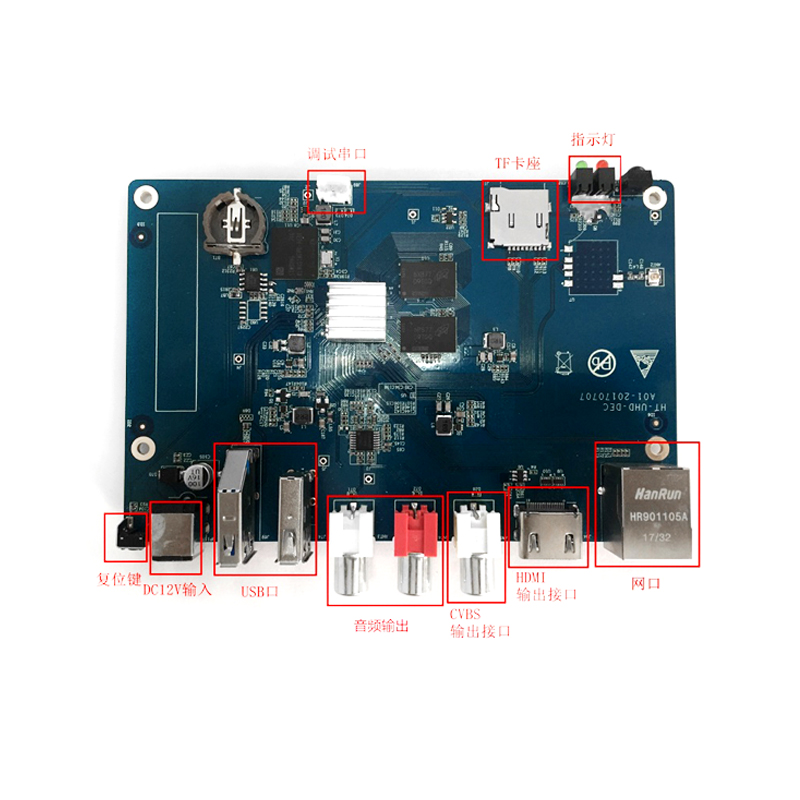

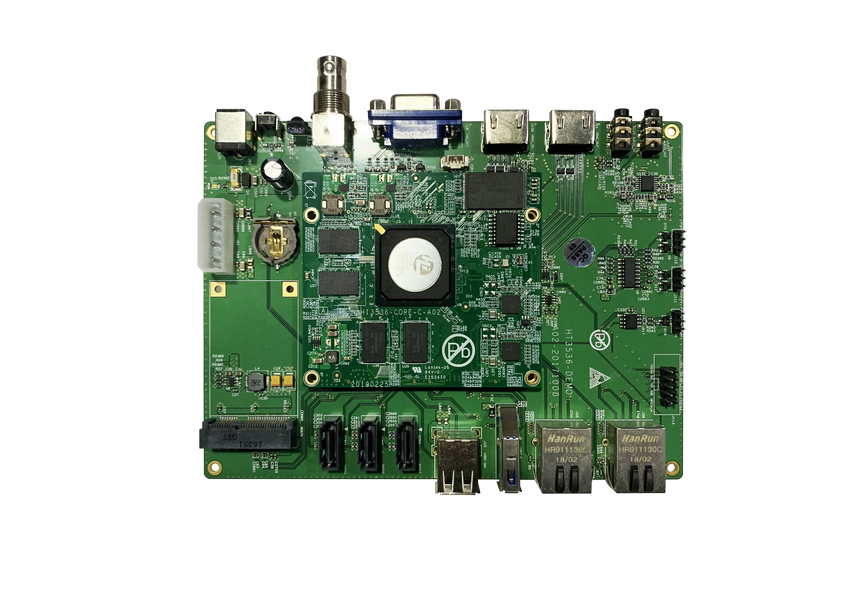

HT-Hi3536V100定制开发套件
产品简介Hi3536V100定制开发板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3536V100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-3536A核心板集多种优势于一身，强劲的处理器性能视频解码引擎提供了强悍的视频处理和解码能力。Hi3536V100定制开发板支持1个HDMI 2.0 超高清输出接口，输出3840 x2160@60fps、支持1个VGA高清输出接口，输出2560 x1600@60fps支持1个BT.1120高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120)输出，在DDR模式下可输出3840 x2160@30fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。 产品规格1、机械尺寸Hi3536V100定制开发板-机械尺寸图2、硬件规格参数项目类型型号参数说明核心配置CPUHi3536RBCVMPUA17 四核 1.4GHz存储内存DDR4DDR*4 512MB*4存储FLASHSPI NOR 32MB NAND 256MB连接器BTB连接器间距0.5mm，320Pin板载功能电源电源输入DV12V/2A（与主板配套使用时，从主板供电）接口网口11000M/100M/10M硬盘存储SATAUSB3.0转SATA 6GbpsRTC纽扣电池RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池）CVBS OUTVGA OUT支持1080P60HDMI OUT1支持4k60原生HDMI2.0HDMI OUT2支持1080P60网口210M/100M/1000MLINE INLINE OUTUSBx1USB3.0 RESET外部按键软件复位DC12电源输入RS232*2UART1,UART2RS485*1UART3GPIOSATA供电RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V5、 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-3536主板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-Hi3798MV200定制开发套件
产品简介HI3798MV200 定制开发板是常州海图信息科技股份有限公司推出的一款以华为海思 HI3798MV200 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3798MV200是用于IPTV/OTT机顶盒市场的支持4K@60解码的全4K高性能SOC芯片。集成4核64位高性能Cortex A53处理器和多核高性能2D/3D加速引擎；支持H.265 4Kx2K@60 10bit超高清视频解码，高性能的H.265高清视频编码，HDR视频解码及显示。 产品规格1、机械尺寸 HI3798MV200主板-机械尺寸图 2、资源描述项目类型型号参数说明核心配置CPUHI3798MV200MPU四核64 位高性能ARM CortexA53存储内存DDR512MB存储EMMC8GB工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V4、功耗典型电压典型电流典型功耗12VTBDTBD 查看更多
HT-RV1126标准开发套件
产品介绍1. 产品简介HT-RV1126开发板是常州海图信息科技股份有限公司推出的一款以瑞芯微 RV1126 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-1126集多种优势于一身，强劲的处理器性能提供了强悍的视频处理和编解码能力，可以同时编解码4K H.264/H.265 30fps视频，处理器提供了2.0Tops算力, support INT8/INT16，是目前海思HI3519AV100替代芯片。HT-RV1126开发板采用8GB eMMC，DDR为2GB，RV1126芯片性能见下表：详细参数CPU• 四核ARM Cortex-A7• RISC-V MCUNPU• 2.0Tops, support INT8/ INT16内存• 32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4• 支持eMMC 4.51, SPI Flash, Nand Flash• 支持快速开机显示• MIPI-DSI/RGB 接口，1080P60fps2D图形加速引擎• 支持旋转, x/y镜像• 支持alpha图层混合• 支持放大、缩小多媒体• 1400万 ISP 2.0 with 3帧 HDR(Line-based/Frame-based/DCG)• 同时支持2组MIPI CSI /LVDS/sub LVDS和一组16-bit并口输入• 4K H.264/H.265 30fps 视频编码 -3840 x 2160@30 fps+720p@30 fps encoding• 4K H.264/H.265 30fps 视频解码 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding外围接口• 千兆以太网接口，具有TSO(TCP Segmentation Offload)网络加速• USB 2.0 OTG and USB 2.0 host• 两个 SDIO 3.0 接口for Wi-Fi and SD卡• 8通道 I2S with TDM/PDM, 2通道I2S 2、硬件规格参数项目类型型号参数说明核心配置处理器RV1126MPUl 四核 ARM Cortex-A7 al RISC-V MCUNPU2.0Tops存储内存DDR3DDR3*2 1GB存储EMMC16GBSPI FLASH板载功能接口电源电源输入DV12V/2A按键 X7主菜单、功能按钮*2、recovery键、maskrom模式键、复位键、开关键USBX3DEBUG、OTG、HOSTCamera插座X5CIF Camera*2、MIPI Camera*2、BT1120 CameraLCM MIPI连接座Mipi信号输出接mipi屏MIC_ARRAY Interface扩展接口X1进行MIC设备调试开发网口1MDI1000M/100M/10MJTAG Debug调试座X1通过JTAG进行调试开发 TFX1SDMMC 2.0/3.0工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本U-Boot启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.19支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB host 驱动USB deviceUSB device 驱动INPUTSensor 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUTPUTMIPI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动I2CI2C驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技术支持与服务1、技术支持 协助判断产品是否存在故障 开发板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 2、增值服务 根据用户需求完成定制硬件及软件开发 支持Linux系统定制 支持OEM/ODM定制 支持项目外包开发 查看更多

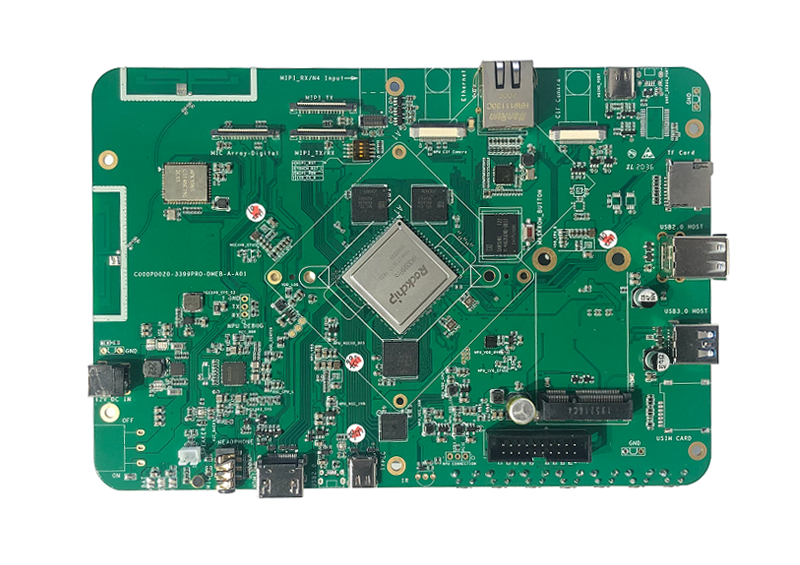

HT-RK3399RPO标准开发套件
产品介绍1. 产品简介HT-RK3399Pro开发板是常州海图信息科技股份有限公司推出的一款以瑞芯微 RK3399Pro 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-RK3399Pro集多种优势于一身，强劲的处理器性能提供了强悍的视频处理和编解码能力，可以解码4K H.264/H.265 60fps视频，处理器提供了3.0Tops算力, 支持8bit/16bit运算，NPU性能可以代替海思HI3519AV100。HT-RK3399Pro开发板采用16GB eMMC，DDR为4+2GB，RK3399Pro芯片性能见下表：详细参数CPU• 双Cortex-A72+四Cortex-A53 大小核CPU结构• 频率高1.8GHzGPU• Mali-T860MP4 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11• 支持AFBC（帧缓冲压缩）NPU• 支持8bit/16bit运算• 支持TensorFlow、Caffe模型内存• 双通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4• 支持eMMC 5.1，SDIO3.0多媒体• 支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps• 1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8)• 1080P 视频编码，支持H.264，VP8格式• 视频后期处理器：反交错、去噪、边缘/细节/色彩优化显示• 双VOP显示：分辨率分别支持4096x2160 及2560x1600• 支持双通道MIPI-DSI （每通道4线）• 显示支持：eDP 1.3（4 线，10.8Gbps）• HDMI 2.0支持4K 60Hz显示，支持HDCP 1.4/2.2• 支持DisplayPort 1.2 (4 线，支持4K 60Hz)• 支持Rec.2020和Rec.709色域转换接口• 双ISP像素处理能力高达13MPix/s，支持双路摄像头数据同时输入• 支持USB3.0 Type-C接口• 支持PCIe 2.1 (4 full-duplex lanes )• 内置低功耗MCU• 支持8路数字麦克风阵列输入 2、硬件规格参数项目类型型号参数说明核心配置处理器RK3399ProMPUl 双核Cortex-A72 up to 1.8GHzl 四核 Cortex-A53 up to 1.4GHzGPUMali-T860MP4NPU3.0TOPS存储内存DDR3DDR3*3 4+2GB存储EMMC16GBSPI FLASH板载功能接口电源电源输入DV12V/2A按键 X7VOL+/VOL-/MENU/HOME/Recovery按键/RESET/POWER音频输入输出MIC输入MIC/LINEOUTUSBX3DEBUG、OTG、HOSTCamera插座X2CIF Camera、MIPI CameraEDP扩展座X1接edp屏输出LCM MIPI连接座MIPI信号输出接mipi屏输出MIC_ARRAY Interface扩展接口X1进行MIC设备调试开发PCIe x4 连接座X1接PCIE设备调试开发网口1MDI1000M/100M/10MJTAG Debug调试座X1通过JTAG进行调试开发 HDMIX1HDMI 2.0 输出接口IR接口X1红外遥控接收接口TFX1SDMMC 2.0/3.0工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本U-Boot启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.19支持的文件系统ext4下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB host 驱动USB deviceUSB device 驱动INPUTSensor 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUTPUTMIPI 输出驱动IRIR驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动I2CI2C驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 技术支持与服务1、技术支持协助判断产品是否存在故障开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 2、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

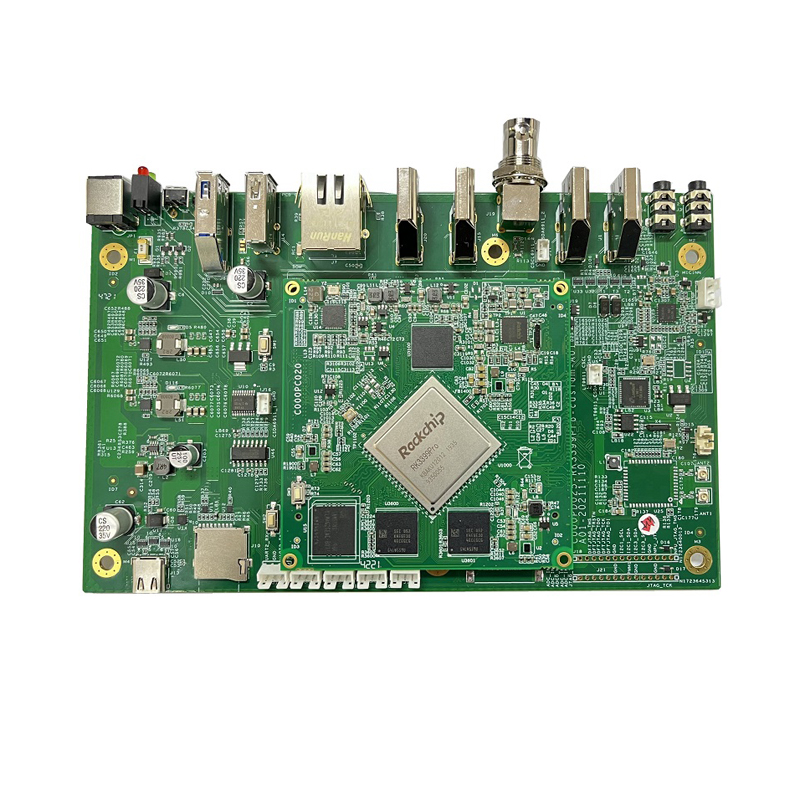

HT-RK3399Pro定制开发套件
产品简介RK3399Pro定制开发板是常州海图信息科技股份有限公司推出的一款基于瑞芯微RK3399Pro核心板设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。RK3399Pro集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。2、产品规格3、参数表项目类型型号参数说明核心配置处理器RK3399ProCPU四核Cortex-A72@ 1.8GHz双核Cortex-A53@ 1.4GHz智能视频分析NPU3Tops 神经网络运算性能存储内存DDR42+4GB存储EMMC16GB连接器核心板：TE # 3-6318490-6底板：TE # 3-1827253-6主板接口电源输入1DC12V视频输入视频2*HDMI 1*CVBS视频输出1*HDMI4K@60、1*HDMI（MIPI转接）网口11*LAN,10/100/1000MbpsLINE IN音频输入3.5mm音频母座，支持双声道输出LINE OUTUSB2USB2.0 Host接口*1 USB3.0 Host接口*1TF1RS2322串口WiFi1WiFi+蓝牙GPIO8I/0接口I2C2PWM2GPIO8ADC2RTC1外置RTC芯片，可充电其它指示灯*2，EDP屏接口*1，IR*1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）技术支持及资料1、开发资料l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供编解码丰富的Linux 例程。 2、技术支持l 协助判断产品是否存在故障l HT-RK3399Pro开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

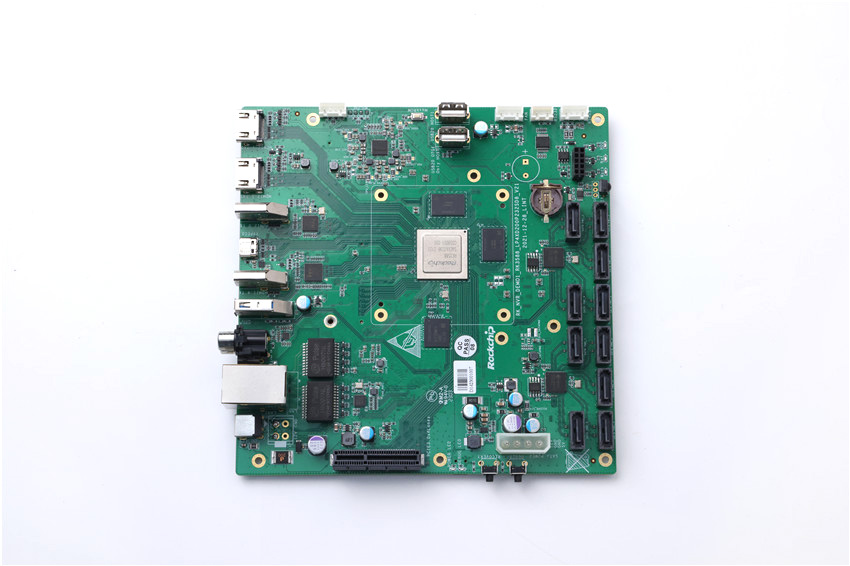

HT-RK3588标准开发套件
产品简介RK3588标准开发板是常州海图信息科技股份有限公司推出的一款以RK3588 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。RK3588芯片集多种优势于一身，四核A76+四核A55强劲的处理器性能，为视频解码引擎提供了强悍的视频处理和解码能力，解码性能达到8K@60FPS，编码性能达到4K@60FPS，NPU算力达到6TOPS INT8。RK3588标准开发板支持10*SATA接口，支持1个超高清输出接口，输出4K@60fps、支持1个高清输出接口，输出1080P@60fps，支持2个千兆网口，1个Pcie3.0接口，另外USB Host、HDMI、USB3.0、JTAG、IR、TYPE-C、RS232、RS485、RTC等接口。产品规格1、机械尺寸2、硬件规格参数项目类型型号参数说明核心配置CPURK3588 MPU四核A76 +四核A55NPU6TOPS INT8存储内存DDR4DDR4*2 8GB存储EMMC32GB功能接口电源电源输入DV12V/3A网口11000M/100M/10M硬盘存储SATAUSB3.0转SATA 6GbpsRTC纽扣电池RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池）HDMI OUT1HDMI2.0输出原生HDMI2.0HDMI OUT2HDMI1.4输出原生HDMI1.4网口*210M/100M/1000MUSB*1USB3.0USB*2USB2.0RESET外部按键软件复位Recovery外部按键恢复设置RS232*2RS485*1GPIOSATA供电SATA*10工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V5、 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料提供开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括相关原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。 技术支持协助判断产品是否存在故障HT-RK3588主板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-Hi3519av200核心板
产品介绍HT-hi3519av200核心板是常州海图信息科技股份有限公司推出的一款以HT-hi3519av200处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为HT-hi3519av200客户二次开发快速转化产品提供强有力的技术保障。HT-hi3519av200核心板集多种优势于一身，该芯片还支持4K RAW数据输出， 可用于影片后期编辑。 该芯片采用先进的12nm低功耗工艺和低功耗架构设计， 简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能与应用介绍HT-hi3519av200核心板H.265/H.264编解码，编码/解码性能高达4K*2K@60fps/1080p@240fps 该芯片集成了四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供专业级的图像质量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络 等。HT-hi3519av200提供了丰富的计算资源，支撑行业类应用和消费类应用。 HT-hi3519av200集成了四个A55核， 支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。产品规格HT-hi3519av200核心板正面图HT-hi3519av200核心板 机械尺寸图连接器型号（核心板）J40,J41FX10A-120S-SV（21）引脚间距0.65mmRoHSFC-BGA 23mm x 23mm封装硬件规格参数项目类型型号参数HT-hi3519av200说明核心配置处理器四核 ARM Cortex A55@1.4GHzNNIE2.5Tops 神经网络运算性能存储内存DDR48GB存储EMMC8GB连接器BTB连接器金手指引脚功能视频输入1MIPI视频输出1HDMI、CVBS音频1SPI3AUDIO2UART5UART0为调试串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.1V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。2、技术支持协助判断产品是否存在故障HT-hi3519av200核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-3516dv500核心板
产品介绍Hi3516DV500是一颗面向行业市场推出的超高清智能网络摄像头SoC。该芯片最高支持四路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、全景拼接、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了卓 越的图像处理能力。Hi3516DV500内置双核A55，提供高 效、丰富和灵活的CPU资源，以满足客户计算和控制需求。Hi3516DV500集成了高 效的神经网络推理引擎，最高2.0Tops NN算力，支持业界主流的神经网络框架。 产品规格 硬件规格参数类型型号参数说明处理器Hi3516DV500内核 双核ARM Cortex A55@850MHz NNIE2.0Tops运算性能存储内存DDRDDR4*2 1GBFlash MemoryEMMC2GB软件规格参数 Linux Uboot版本u-boot-2010.06启动方式支持从SPI_NOR 启动烧录方式调试串口 Kernel版本linux-3.4支持的文件系统nfs/yaffs2等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 工作环境环境参数最小值典型值最大值工业级温度-40℃/85℃储存温度-40℃25℃85℃工作电压11.7V12V12.5V 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料1、开发资料l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec等丰富的Linux 例程。l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持l 协助判断产品是否存在故障l HT-3516DV500 开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多
