1. 产品简介
HI3531DV200定制开发板是常州海图电子科技有限公司推出的一款基于海思HI3531DV200核心板设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HI3531DV200集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。
2. 性能与应用介绍
HI3531DV200处理器核心具有四核ARM Cortex-A53@ 1.15GHz，32KB I-Cache，32KB D-Cache，512KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HI3531DV200主板提供4路HDMI输入、2路HDMI输出、2路USB2.0、1路USB3.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。
Hi3531DV200是针对多路高清/超高清（1080p/4M/5M/4K）DVR产品应用开发的新一代专 业SoC芯片。Hi3531DV200集成了ARM A53四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用。同时，Hi3531DV200还集成了多路MIPI D-PHY接口输入，突破了数字接口的视频输入性能瓶颈，提供两倍于前代产品的视频输入能力。另外，H.265视频编解码引擎、视频图像处理的算法效果及性能得到了进一步提升。结合丰富的外围设备及高速接口，该SoC芯片为客户产品提供了高性能、优异图像质量的模拟高清DVR解决方案，广泛用于模拟高清监控市场和车载DVR市场，多路编解码等相关应用场景。

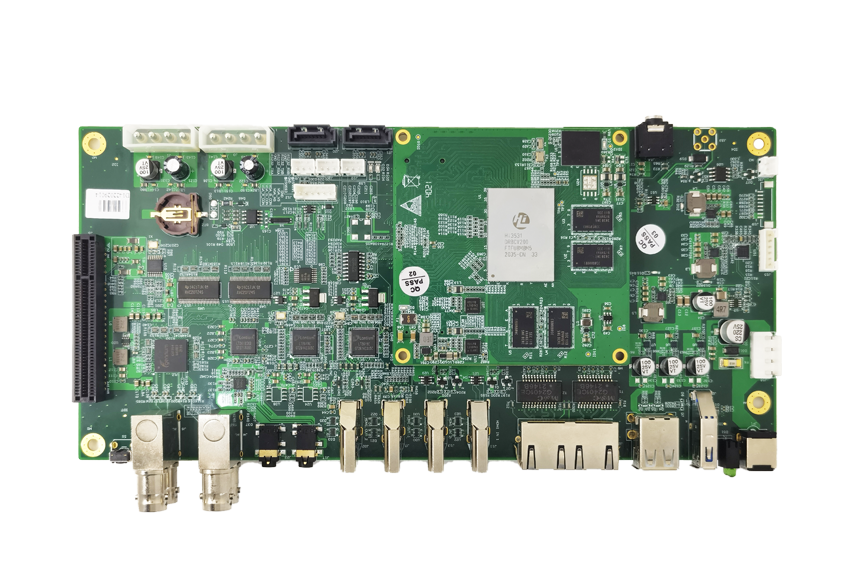

3. 产品外观
三、产品规格

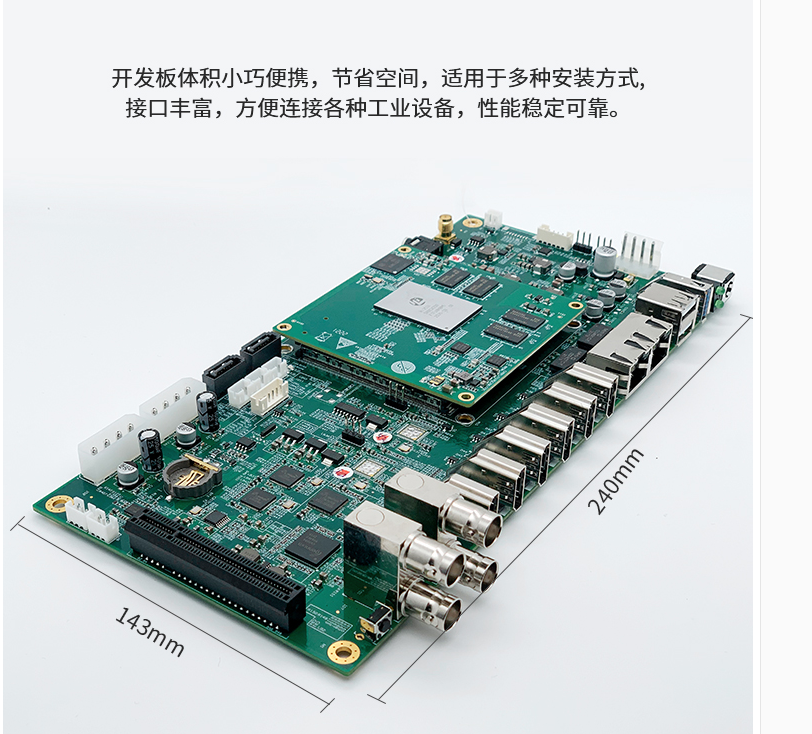

1、机械尺寸
HT-3531DV200定制开发板-机械尺寸图

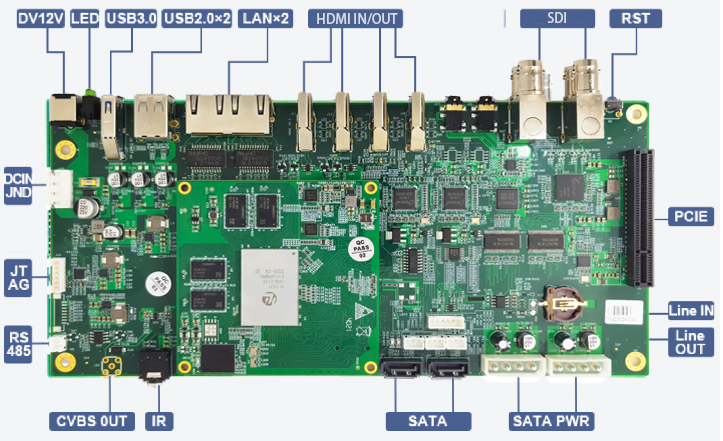

2、硬件资源描述
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | Hi3531DV200 | CPU | 四核ARM Cortex-A53@ 1.15GHz |
32KB I-Cache，32KB D-Cache 512KB L2 Cache | ||||
支持 NEON 加速，集成FPU 处理单元 | ||||
智能视频分析 | NNIE | 1.2Tops 神经网络运算性能 | ||
智能计算加速性能（含跟踪、人脸校正） | ||||
存储 | 内存 | DDR | 2GB | |
存储 | EMMC | 8GB | ||
连接器 | 核心板：TE # 3-6318490-6 底板：TE # 3-1827253-6 | |||
主板接口 | 电源输入 | 1 | DC12V | |
视频输入 | 视频 | 2*HDMI 4*SDI | ||
视频输出 | 2*HDMI、1*CVBS、1*VGA | |||
网口 | 1 | 1*LAN,10/100/1000Mbps | ||
LINE IN | 音频 | 3.5mm音频母座，3个单向I2S/PCM接口，支持20路复合输入；支持双声道输出 | ||
LINE OUT | ||||
USB | 3 | USB2.0 Host接口*2 USB3.0 Host接口*1 | ||
TF | 1 | SDIO3.0，接口支持 3.3/1.8V 电平 | ||
RS232 | 2 | 串口 | ||
RS485 | 1 | 串口 | ||
GPIO | 5 | I/0接口 | ||
PCIE | 1 | |||
SATA | 2 | |||
IR | 1 | |||
JTAG | 1 | |||
RTC电源接口 | 1 | CPU自带，需要给VBAT供电 | ||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
3、软件规格参数
Linux |
Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
4、工作环境
环境参数 | 最小值 | 典型值 | 最 大值 |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
5、 功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
四、技术支持及资料
1、开发资料
l 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。
l 提供vio、venc、vdec等丰富的Linux 例程。
l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。
2、技术支持
l 协助判断产品是否存在故障
l HT-3531D 开发板产品软硬件资源解释
l 帮助正确地编译与运行我们提供的源代码
l 按照产品文档资料，解决主板内出现的异常问题
3、增值服务
l 根据用户需求完成定制硬件及软件开发
l 支持Linux系统定制
l 支持OEM/ODM定制
l 支持项目外包开发
