嵌入式开发套件是海图科技与华为海思、瑞芯微、比特大陆等多家芯片厂商合作。基于不同芯片平台特点，开发出各类适用于不同行业场景的嵌入式产品。
1、处理器支持8*1080P@30FPS视频编解码
2、支持4路SDI，2路HDMI输入(4k@30)
3、硬件接口丰富，开发资料齐全
产品介绍
1.产品简介
Hi3531DV100定制开发板是常州海图电子科技有限公司推出的一款基于海图Hi3531D核心板设计的一款海思嵌入式开发板。Hi3531DV200处理器核心采用大小核架构，处理核心由ARM Cortex A9 双核@1.4GHz组成，处理性能强悍。

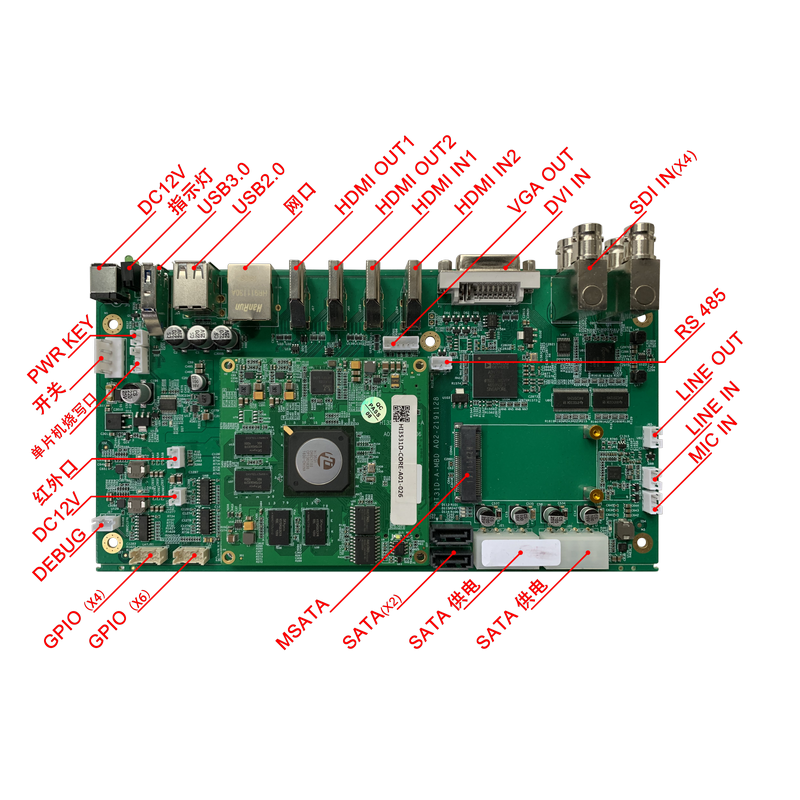

Hi3531DV100定制开发板提供4K@30 HDMI输入、4K@30 HDMI输入、4K@30输出、1080P@60输出、1080P SDI 输入、1080P DVI 输入、 USB3.0、USB2.0、SATA、2路10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。
产品规格
机械尺寸

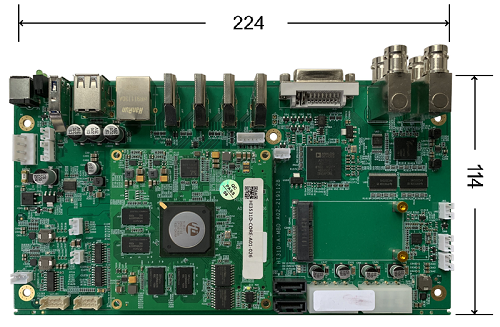

Hi3531DV100定制开发-机械尺寸图
硬件规格参数
| 项目 | 类型 | 型号参数 | 说明 | |
| 核心配置 | 处理器 | Hi3531DV100 | MPU | ARM Cortex A9 双核@1.4GHz |
| 存储 | 内存 | DDR | DDR3*4 2GB | |
| 存储 | SPI Nand | 2Gb | ||
| SPI NOR | 32M | |||
| 连接器 | BTB连接器 | 间距0.5mm，220Pin | ||
| 板载功能 | 电源 | 电源输入 | DV12V/2A | |
| 接口 | 视频输出 | HDMI | 原生HDMI2.0接口 | |
| 以太网 | J5-RJ45 | 1000M/100M/10M | ||
| 硬盘存储 | CON1-SATA | SATA 6Gbps | ||
| 视频输入 | 7 | 2*HDMI(4k30),1*DVI,4*SDI | ||
| 视频输出 | 2 | 1*HDMI(4k30),1*HDMI(1080P) | ||
| 音频 | 1 | I2S数字接口 | ||
| 以太网 | 1 | 千兆(板载) | ||
| I2C | 2 | |||
| SPI | 1 | |||
| 485 | 1 | Uart1 | ||
| USB2.0 | 2 | |||
| USB3.0 | 1 | |||
| GPIO | 若干 | 复用IO | ||
| SATA | 2 | SATA3.0 (板载) | ||
| 其它IO | 8 | |||
| 工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） |
软件规格参数
Linux | Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从spi nor flash 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 3.18 | |
支持的文件系统 | jffs2/yaffs2/等 | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 3.0 host 驱动 | ||
USB device | USB 2.0 host 驱动 | ||
INPUT | HDMI 输入驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
HT-3531D 主板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持 Linux 系统定制
支持 OEM/ODM 定制
支持项目外包开发
