嵌入式开发套件是海图科技与华为海思、瑞芯微、比特大陆等多家芯片厂商合作。基于不同芯片平台特点，开发出各类适用于不同行业场景的嵌入式产品。
1、处理器编解码分辨率达到8K@30FPS
2、HDMI输入支持4k@60fps
3、算力达到4TOPS
产品简介

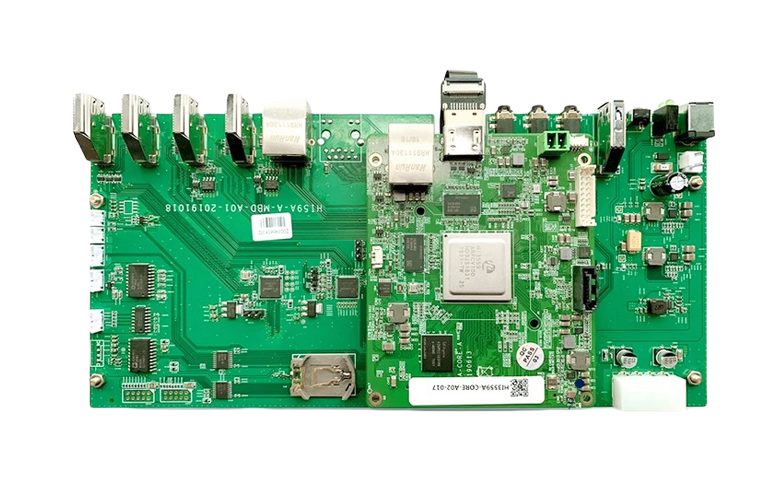

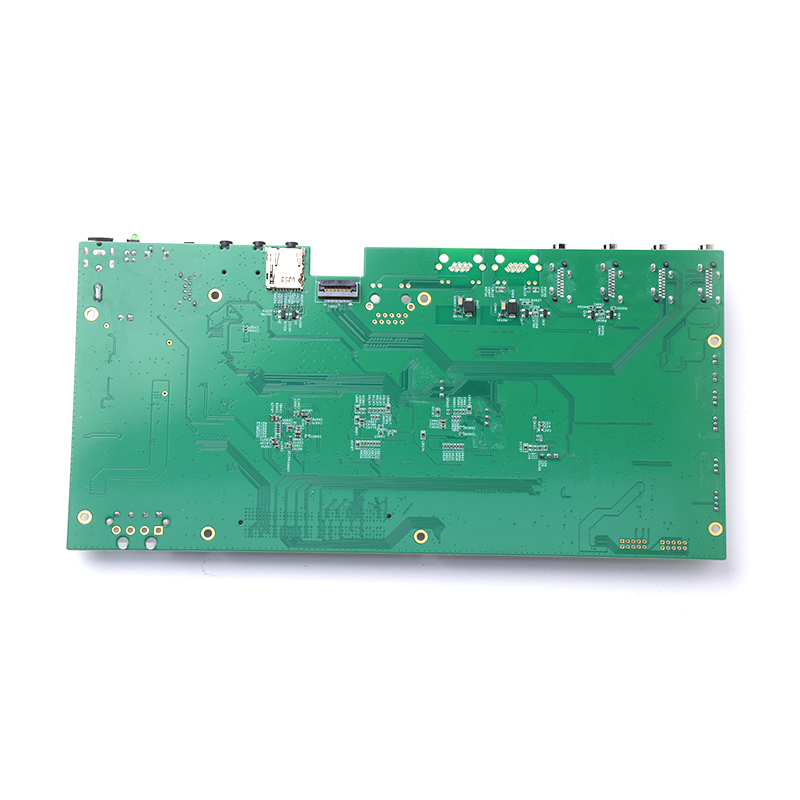

Hi3559AV100定制开发板是常州海图电子科技有限公司推出的一款基于海图 HT-3559A 核心板设计的一款海思嵌入式开发板。Hi3559AV100 处理器核心采用大小核架构，处理核心由双核 ARM Cortex-A73@1.6GHz、双核 ARM Cortex-A53 @1.2GHz 以及单核 ARM Cortex-A53@1.2GHz 组成，处理性能强悍。外加双核 Mali G71 GPU@900MHZ 以及双核 NNIE@840MHZ 神经网络加速引擎，满足超清分辨率 下的复杂智能视频/图像分析需求，并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 输入、4K@30 HDMI 输入、4K@60 输出、 1080P@60 输出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 网络、RS232、 RS485、GPIO 等丰富外围接口。
产品规格
机械尺寸
Hi3559AV100定制开发板-机械尺寸图
资源描述
硬件规格参数
| 项目 | 类型 | 型号参数 | 说明 | |
| 核心配置 | 处理器 | Hi3559AV100 | MPU | 双核ARM Cortex-A73@1.6GHz |
| 双核ARM Cortex-A53@1.2GHz | ||||
| 单核ARM Cortex-A53@1.2GHz | ||||
| GPU | 双核 ARM Mali G71@900MHz | |||
| DSP | 四核DSP@700MHz（软件接口由海思SDK封装，不对外开放） | |||
| NPU | 双核NNIE@840MHz神经网络加速引擎 | |||
| 存储 | 内存 | DDR4 | DDR4*4 8Gb*4 | |
| 存储 | EMMC | 16GB | ||
| SPI FLASH | ||||
| 连接器 | BTB连接器 | 间距1.27mm，320Pin | ||
| 板载功能 | 电源 | J31-电源输入 | DV12V/2A（与主板配套使用时，从主板供电） | |
| 接口 | 视频输出 | J9-HDMI | 原生HDMI2.0接口（与主板配套使用时，通过排线连接到主板HDMI OUT2输出） | |
| 网口1 | J5-RJ45 | 1000M/100M/10M | ||
| 硬盘存储 | CON1-SATA | USB3.0转SATA 6Gbps | ||
| RTC | J40-纽扣电池 | 内置RTC纽扣电池供电（与主板配套使用时，通过底板接口安装电池） | ||
| 主板接口 | HDMI IN1 | 支持4k@60 | 8xLane MIPI（MIPI0+MIPI1） | |
| HDMI IN2 | 支持4k@30 | 4xLane MIPI（MIPI2） | ||
| HDMI OUT1 | 支持1080P60 | MIPI-DSI | ||
| HDMI OUT2 | 支持4k60 | 原生HDMI2.0 | ||
| 网口2 | 10M/100M/1000M | RGMII资源 | ||
| MIC IN | AIC31 | I2S0、I2C4 | ||
| LINE IN | ||||
| LINE OUT | ||||
| USB | x1 | USB3.0 | ||
| TF | x1 | SDIO3.0 | ||
| RESET | 外部按键 | 硬复位 | ||
| LED-1 | 电源指示 | |||
| LED-2 | GPIO2_1 | 可用于运行指示 | ||
| DC12 | 电源输入 | |||
| 电源短接 | 可外接开关控制（默认短接） | |||
| RS232 | UART3 | |||
| RS485 | UART2 | |||
| GPIO | GPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7 | |||
| SATA供电 | ||||
| RTC电池 | ||||
| 工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） |
软件规格参数
Linux | Uboot | 版本 | U-Boot 2016.11 |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.9.37 | |
支持的文件系统 | ext4/nfs/yaffs2/ubifs | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB 2.0 host 驱动 | ||
USB device | USB 2.0 device 驱动 | ||
INPUT | HDMI 输入驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUPT | HDMI 输出驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 | |
图形界面 | QT5.8.0 | 提供完善的QT 开发资源 |
工作环境
环境参数 | min | 典型值 | max |
商业级温度 | 0℃ | / | 70℃ |
储存温度 | -10℃ | 25℃ | 85℃ |
工作电压 | 11.7V | 12V | 12.5V |
功耗
典型电压 | 典型电流 | 典型功耗 |
12V | TBD | TBD |
技术支持及资料
1、开发资料
提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。
提供主芯片数据手册、软件开发环境、软件开发 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。
提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。
2、技术支持
协助判断产品是否存在故障
HT-3559A 主板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
3、增值服务
根据用户需求完成定制硬件及软件开发
支持 Linux 系统定制
支持 OEM/ODM 定制
支持项目外包开发
