HT-HI3536A核心板
产品介绍HT-HI3536A核心板是常州海图信息科技股份有限公司推出的一款以HT-HI3536A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-HI3536A核心板集多种优势于一身，强劲的处理器性能视频编解码引擎提供了强悍的视频处理和解码能力。性能与应用介绍HT-HI3536A核心板支持1个HDMI 2.0 超高清输出接口，最大输出3840 *2160@60fps、支持1个VGA高清输出接口，最大输出2560 x1600@60fps支持1个BT.1120高清输出接口，可通过任意高清接口（HDMI、VGA、BT.1120）输出，在DDR模式下最大可输出3840 x2160@30fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、SATA、M-SATA、RTC等接口的扩展。 产品规格HT-HI3536A核心板正面图HT-HI3536A核心板背面图HT-HI3536A核心板 机械尺寸图连接器型号（核心板）DF17_30_080DS_05V_57连接器型号（配套底板）DF17_30_080DS_05V_57引脚间距0.5mm引脚数量320硬件规格参数项目类型型号参数说明核心配置CPUHT-HI3536AMPUA55 八核 1.4GHz存储内存DDR44GB存储EMMC8GB连接器BTB连接器间距0.5mm，320Pin引脚功能视频输出2HDMI2.0*1(板载)+BT1120*1音频1I2S数字接口以太网1千兆(板载)I2C1UART5Uart0为系统debug接口USB3.01GPIO若干复用IOSATA3SATA3.0 (板载)M-SATA1RTC1需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本U-Boot 2010.06启动方式支持从SPI nand 启动烧录方式调试串口 Kernel版本linux 3.10支持的文件系统nfs/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压3.1V3.3V3.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec、等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-HI3536A核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-Hi3559AV100核心板
产品介绍HT-Hi3559AV100核心板是常州海图信息科技股份有限公司推出的一款以华为海思 HT-Hi3559AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3559AV100核心板集多种优势于一身，强劲的处理器性能与内置的 4K/8K/H.264/H.265视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。 性能及应用介绍Hi3559AV100核心板H.264 编码可支持分辨率为8192 x 8640 Pixel、H.265 编码可支持分辨率为16384 x 8640Pixel，视频解码支持到 H264/H.265 7680 x 4320@30fps 或H.264/H.265 3840 x 2160@120fps。核心板提供10/100/1000M 以太网口、USB Host、HDMI、USB3.0、TF卡、ADC、SPI、IIC 等接口的扩展，可应用于全景拼接、无人机、智能机器人、人工智能、教育、车载设备、会议等行业。 产品规格1、机械尺寸 Hi3559AV100核心板 正面图 连接器型号（核心板）SEAM-40-02.0-S-08-2-A-K-TR连接器型号（配套底板）SEAF-40-06.0-S-08-2-A-K-TR引脚间距1.27mm引脚数量320适配散热器规格38*38*10mm（带双耳固定） 2、资源描述 Hi3559AV100核心板 资源示意图 3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100MPUl 双核ARM Cortex-A73@1.6GHzl 双核ARM Cortex-A53@1.2GHzl 单核ARM Cortex-A53@1.2GHzGPU双核 ARM Mali G71@900MHzDSP四核DSP@700MHz（软件接口由海思SDK封装，不对外开放）NPU双核NNIE@840MHz神经网络加速引擎存储内存DDR4DDR4*4 8Gb*4存储EMMC16GBSPI FLASH连接器BTB连接器间距1.27mm，320Pin板载功能接口电源J31-电源输入DV12V/2A视频输出J9-HDMI原生HDMI2.0接口以太网J5-RJ451000M/100M/10M硬盘存储CON1-SATAUSB3.0转SATA 6GbpsRTCJ40-纽扣电池内置RTC纽扣电池供电引脚功能视频输入8+14*4Lane MIPI（大8*2Lane）+ 1x BT1120视频输出2HDMI2.0*1(板载)+MIPI*1音频1I2S数字接口以太网1千兆(板载)I2C4部分与SPI复用SPI2部分与I2C复用ADC2CPU 资源UART5Uart0为系统debug接口SENSOR配置信号22路（CLK,HS,VS,RST）PWM1硬件PWM IOUSB3.01与pcie复用PCIE11X 与USB3.0复用GPIO若干复用IOSATA1SATA3.0 (板载)CAN1与uart1复用RTC1CPU自带，需要给VBAT供电其它IO5CPU硬件相关配置IO工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 4、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9.37支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 5、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 6、功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。 2、技术支持协助判断产品是否存在故障HT-3559A核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多
HT-SD3403核心板
产品介绍HT-SD3403核心板是常州海图信息科技股份有限公司推出的一款以HT-SD3403处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-SD3403核心板集多种优势于一身，该芯片还支持4K RAW数据输出， 可用于影片后期编辑。 该芯片采用先进的12nm低功耗工艺和低功耗架构设计， 简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能与应用介绍HT-SD3403核心板H.265/H.264编解码，编码/解码性能高达4K*2K@60fps/1080p@240fps 该芯片集成了四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法， 为客户提供专业级的图像质量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ，支持完整的 API 和工具链（编译器、仿真器），易于适配客户定制网络 等。HT-SD3403提供了丰富的计算资源，支撑行业类应用和消费类应用。 HT-SD3403集成了四个A53核， 支持双操作系统，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。产品规格HT-SD3403核心板正面图HT-SD3403核心板 机械尺寸图连接器型号（核心板）J40,J41FX10A-120S-SV（21）引脚间距0.65mmRoHSFC-BGA 23mm x 23mm封装硬件规格参数项目类型型号参数HT-SD3403说明核心配置处理器四核 ARM Cortex A55@1.4GHzNPU10Tops 神经网络运算性能存储内存DDR48GB存储EMMC8GB连接器BTB连接器金手指引脚功能视频输入1MIPI视频输出1HDMI、CVBS音频1SPI3AUDIO2UART5UART0为调试串口PWM1USB3.02PCle1SPI4GPIO若干SENSOR2DSI3RTC1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.1V12V12.5V功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。2、技术支持协助判断产品是否存在故障HT-SD3403核心板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

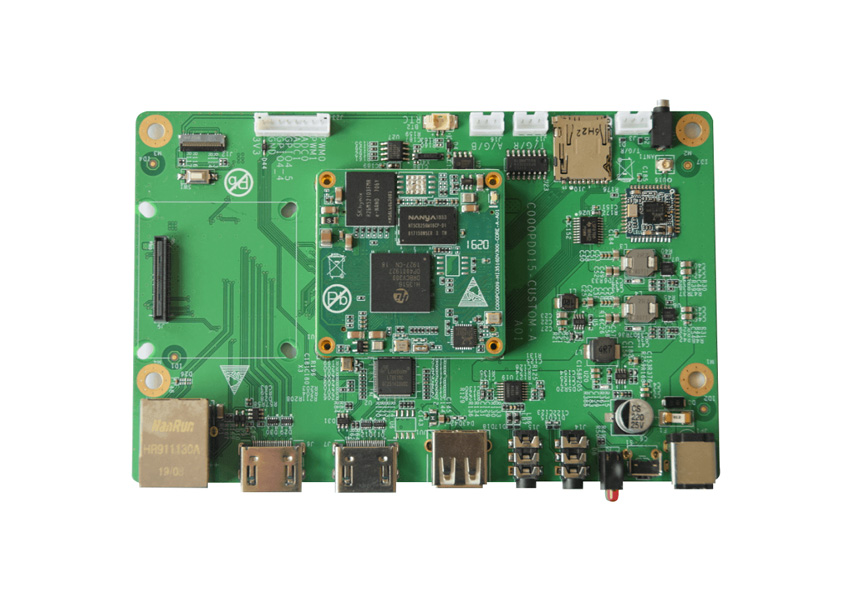

HT-Hi3516AV100定制开发套件
产品介绍1. 产品简介Hi3516AV100定制开发板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3516A 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。Hi3516AV100定制开发板集多种优势于一身，支持 3D 去噪、图像增强、动态对比度增强处理功能 ，支持视频、图形输出抗闪烁处理 ，支持视频 1/15.99～16x 缩放功能等。Hi3516AV100定制开发板H.264/H.265 编码可支持分辨率为 5M Pixel ，支持 JPEG 抓拍 5M @8fps ，支持8/10/12/14 bit RGB Bayer DC时序视频输入，时钟频率150MHz ，支持BT.601、 BT.656、 BT.1120视频输入接口 ，支持输入分辨率为5M Pixel ，集成 Audio codec，支持 16bit 语音输入和输出 ，支持 I2S 接口，支持对接外部 Audio codec产品规格产品尺寸硬件规格参数项目类型型号参数说明核心配置CPUHi3516AV100定制开发板MPU单核 ARM Cortex A7@600MHz存储内存DDRDDR*2 256MB*2存储NOR FLASH16M/32M可选连接器BTB连接器间距0.5mm，200Pin板载功能电源电源输入DV12V/2A（与主板配套使用时，从主板供电）接口网口11000M/100M/10MHDMI INLINE INLINE OUTUSBx1USB2.0 TFx1SDIO3.0LED-1电源指示LED-2可用于运行指示DC12电源输入串口UART1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）4、软件规格参数版本u-boot-2010.06启动方式支持从SPI_NOR 启动Uboot烧录方式调试串口版本linux-3.4Kernel支持的文件系统nfs/yaffs2等下载方式串口/网口Serial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动DDRDDR驱动AUDIO输入/输出声卡驱动LinuxDevice DriverINPUT/OUTPUTTCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route用于网络配置及相关服务程序等文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源5、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V6、 功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3516A 主板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多
HT-Hi3516AV300定制开发套件
产品简介HI3516AV300主板是常州海图信息科技股份有限公司推出的一款基于海图HI3516AV300核心板设计的海思嵌入式开发板。HI3516AV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516AV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。产品规格1、尺寸规格 2、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516AV300CPU双核ARM Cortex-A7@ 900MHzNNIE1Tops 神经网络运算性能DDR4DDR3 512MBEMMC16GB连接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN1支持1080P30帧输入HDMI OUT1支持1080P30帧输出网口1LINE IN1LINE OUTUSB2.01TF1RS2321RS4851GPIO2ADC2RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数版本U-Boot 2016.11启动方式支持从eMMC 启动Uboot烧录方式调试串口版本linux 4.9Kernel支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Serial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动LinuxDevice DriverI2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIO输入/输出声卡驱动INPUT/OUTPUTTCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516AV300开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

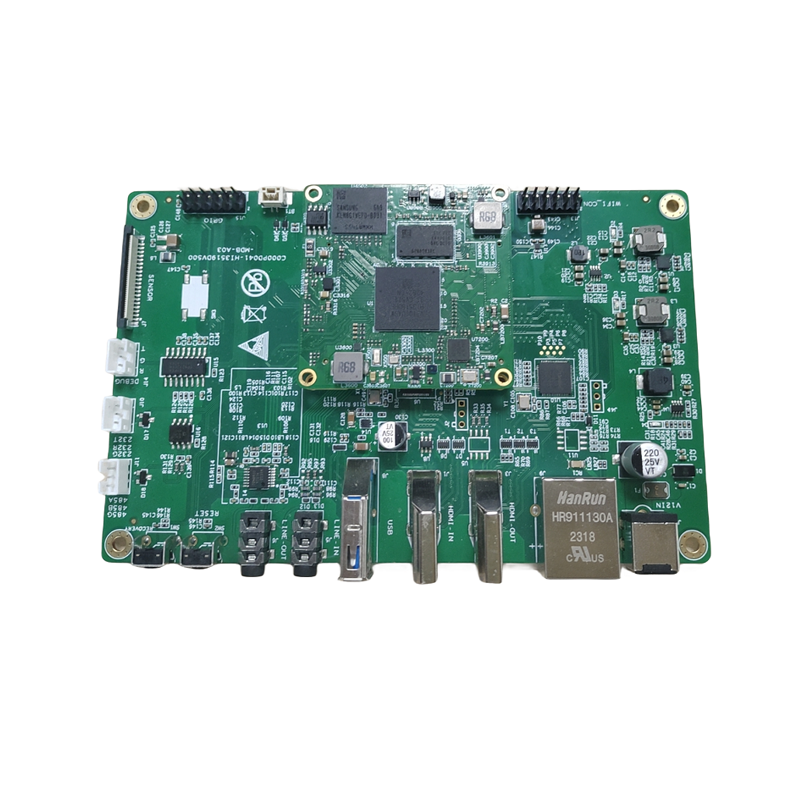

HT-hi3516dv500定制开发套件
产品简介HT-hi3516dv500定制开发板是常州海图信息科技股份有限公司推出的一款以hi3516dv500处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-hi3516dv500定制开发板集多种优势于一身，可用于影片后期编辑。 该芯片采用先进的低功耗工艺和低功耗架构设计，简化客户产品的散热设计，有利于客户打造节能环保的智能摄像机产品。性能及应用介绍HT-hi3516dv500定制开发板H.265/H.264编解码，编码/解码性能高达4K*2K@30fps 该芯片集成了海思第 四代ISP，支持WDR、多级降噪、六轴防抖及多种图像增强和矫正算法，为客户提供专业级的图像质量。支持 AlexNet、VGG、ResNet、GoogLeNet等多种分类神经网络，支持完整的API 和工具链（编译器、仿真器），易于适配客户定制网络等。hi3516dv500提供了高 效且丰富的计算资源，支撑行业类应用和消费类应用。hi3516dv500集成了两个A55核，使得快速启动、实时性和外设驱动的丰富性得以兼顾 。 产品规格1、外观 HT-hi3516dv500定制开发板正面图2、接口图 HT-hi3516dv500定制开发板 接口图 2、硬件规格参数项目类型型号参数hi3516dv500说明核心配置处理器双核 ARM Cortex A55@850MHzNNIE2.0Tops 神经网络运算性能存储内存DDR42GB存储EMMC8GB连接器BTB连接器主要接口视频输入1HDMI,MIPI视频输出1HDMI音频2Line in ，line outRS2321RS4851USB3.01RESET1Wifi1GPIO若干SENSOR1工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） 3、软件规格参数 Linux Uboot版本启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 4、工作环境环境参数最小值典型值最大值商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、引脚定义 技术支持及资料1、开发资料l 提供基于定制开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。l 提供vio、venc、vdec 等丰富的Linux 例程。 2、技术支持l 协助判断产品是否存在故障l HT-hi3516dv500定制开发板产品软硬件资源解释l 帮助正确地编译与运行我们提供的源代码l 按照产品文档资料，解决主板内出现的异常问题 3、增值服务l 根据用户需求完成定制硬件及软件开发l 支持Linux系统定制l 支持OEM/ODM定制l 支持项目外包开发 查看更多

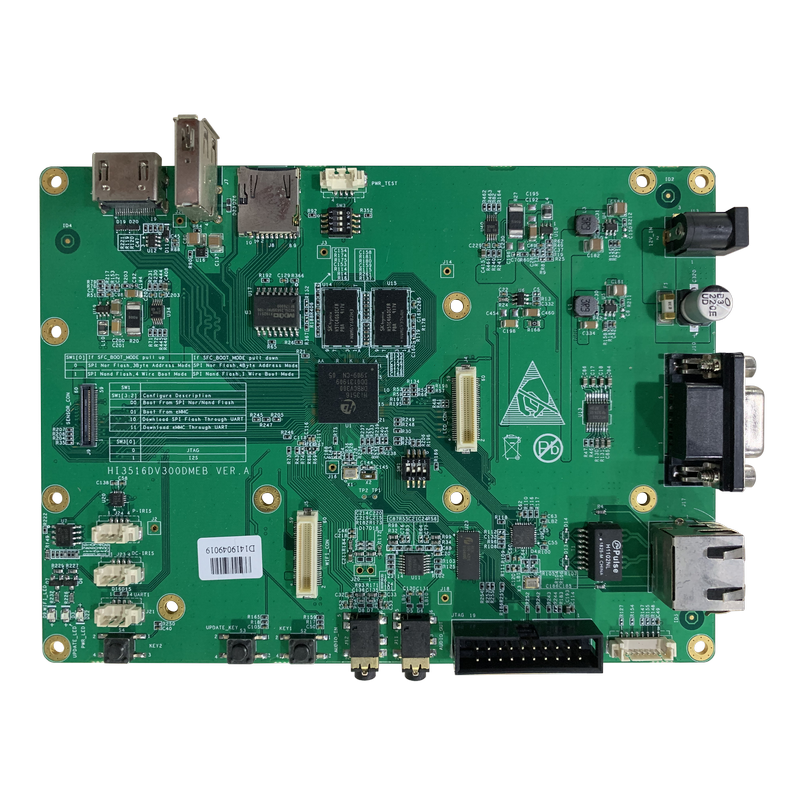

HT-Hi3516DV300标准开发套件
产品规格开发板接口资源 接口说明序号接口名称1HDMI接口2USB2.0接口3SD卡座4CORE电源与DDRIO电源测试接口5拨码开关SW36单板电源接口7UART0接口8RJ45百兆以太网接口9I2S接口10JTAG接口11ADUIO_OUT12ADUIO_IN13按键KEY114UPATE_MODE按键15LCD连接器16拨码开关SW117SDIO1 WIFI连接器18按键KEY219UART120DC-IRIS接口 21P-IRIS接口2260pin Sensor接口Hi3516DV300标准开发板配套例程Hi3516DV300标准开发板出厂默认烧写了测试镜像，包含uboot、uImage、rootfs及demo程序，用户拿到开发板之后可接入电视机、音频输入输出线缆、网线、调试串口、电源等外设，测试视频显示，音频输入、输出等功能。HT-3516D开发板产品清单装箱清单：物品名称数量（个/套）Hi3516DV300标准开发板1IMX335模组1DC12V电源适配器1串口调试工具1售后保修卡1测试所需其他配件（非必需，客户自行准备）：物品名称数量（个、套）1080P60 HDMI显示设备（电视或其它）1音频输入源（手机或其他）1音频输出设备（耳机或其它）1U盘、TF 1HDMI2.0线1网线1 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516DV300标准开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

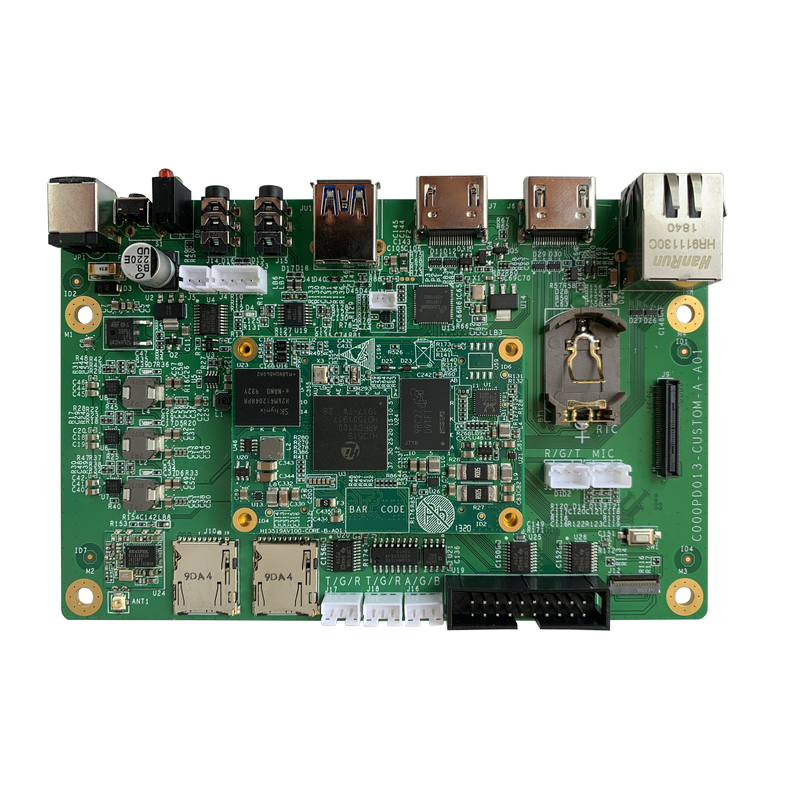

HT-Hi3516DV300定制开发套件
产品简介HI3516DV300主板是常州海图信息科技股份有限公司推出的一款基于海图HI3516DV300核心板设计的海思嵌入式开发板。HI3516DV300处理器核心具有双核ARM Cortex-A7@ 900MHz，32KB I-Cache，32KB D-Cache，256KB L2 Cache支持NEON 加速。 HI3516DV300主板提供1080P@30HDMI输入、1080P@30HDMI输出USB2.0、1路10M/100M网络、RS232、RS485、GPIO、RTC等丰富外围接口。产品规格1、尺寸规格 2、硬件规格参数项目类型型号参数说明核心配置处理器Hi3516DV300CPU双核ARM Cortex-A7@ 900MHzNNIE1Tops 神经网络运算性能DDR4DDR3 512MBEMMC16GB连接器核心板：FX8C-80S-SV底板：FX8C-80P-SV1(92)主板接口HDMI IN支持1080P30帧输入HDMI OUT支持1080P30帧输出网口LINE INLINE OUTUSB2.0TFRS2321RS4851GPIO2ADC2RTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）3、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 4、 工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 5、 功耗典型电压典型电流典型功耗12VTBDTBD 技术支持及资料1、 开发资料提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。提供主芯片数据手册、软件开发环境、软件开发SDK 包。提供vio、venc、vdec 等丰富的Linux 例程。2、 技术支持协助判断产品是否存在故障Hi3516DV300开发板产品软硬件资源解释帮助正确地编译与运行我们提供的源代码按照产品文档资料，解决主板内出现的异常问题 3、 增值服务根据用户需求完成定制硬件及软件开发支持Linux系统定制支持OEM/ODM定制支持项目外包开发 查看更多

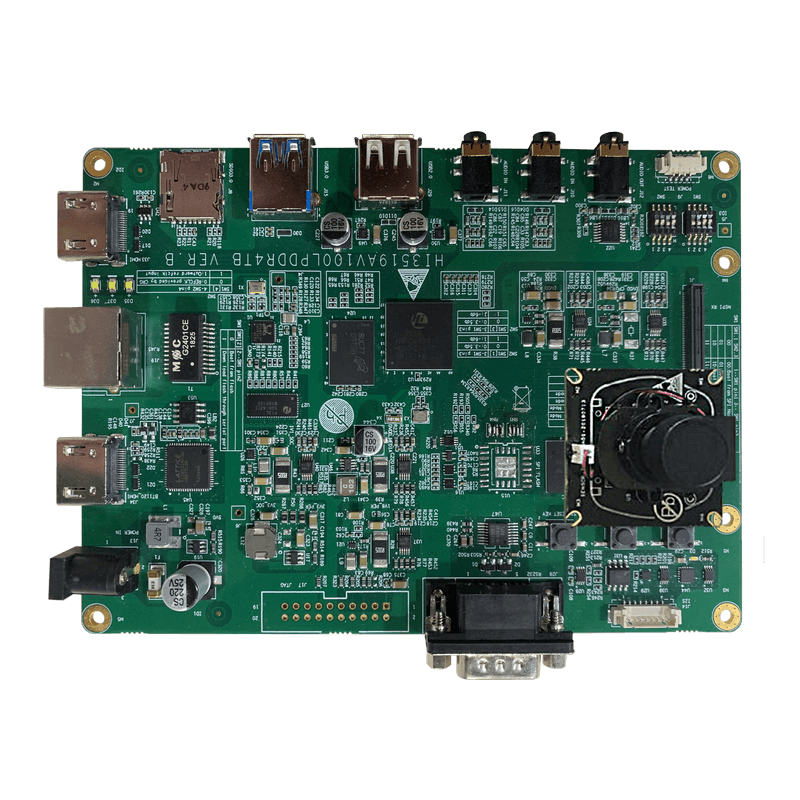

HT-Hi3519AV100标准开发套件
产品介绍 产品简介Hi3519AV100标准开发板是常州海图信息科技股份有限公司推出的一款基于海图Hi-3519A核心板设计的一款海思嵌入式开发板。Hi3519AV100处理器核心具有2*ARM Cortex A53@1.5GHz， 32KB I-cache， 32KB Dcache /256KB L2 cache ，支持 Neon 加速，集成 FPU 处理单元，集成 Tensilica Vision P6 DSP@710MHz，32KB I-Cache /32KB I-RAM/512KB Data RAM，0.3Tops 神经网络运算性能，支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络。Hi3519AV100标准开发板标配为索尼IMX334镜头模组输入、4K@30 HDMI输出、USB3.0、SDIO3.0、1路10M/100M/1000网络、RS232、RS485、GPIO、RTC等丰富外围接口。接口资源Hi3519AV100标准开发板-背面接口资源Hi3519AV100标准开发板-背面接口资源产品规格1、硬件规格参数项目类型型号参数说明核心配置处理器Hi3519AV100DSPensilica Vision P6 DSP@710MHzNNIE2.0Tops 神经网络运算性能DDR4DDR4*1 8Gb*1EMMC8GB连接器CON1-SATA4xFX10A-120P-SV2主板接口1单板电源开关2JTAG 连接器3RS232 串口，系统主调试串口4I2S 预留接口5Sensor 接口16sensor 接口27Core 电源电压测试接口8IO 电源电压测试接口9音频输出接口，连接到AC_OUTL/R 管脚，经过功放输出音频10音频输入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。11音频输入接口1，AC_IN1L/AC_IN1P 、AC_I N1L/AC_IN1N12USB2.0 接口13USB3.0 向下兼容支持的USB2.0 接口14SDIO0 接口，支持SD3.015PCIEX1 接口16HDMI 接口17RJ45 千兆网口18HDMI 接口19单板电源输入接口20拨动开关SW221拨动开关SW122一键升级按键23系统外部复位按键24DC-IRIS 电路接口25P_IRIS 电路接口26UART2 接口，使用时需外接串口转接板27UART1 接口，使用时需外接串口转接板工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）2、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口 Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口 Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源 3、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 4、功耗典型电压典型电流典型功耗12VTBDTBD 查看更多
HT-Hi3519AV100定制开发套件
产品介绍1. 产品简介Hi3519AV100定制开发板是常州海图信息科技股份有限公司推出的一款基于海图Hi3519A核心板设计的一款海思嵌入式开发板。Hi3519AV100处理器核心具有2*ARM Cortex A53@1.5GHz， 32KB I-cache， 32KB Dcache /256KB L2 cache ，支持 Neon 加速，集成 FPU 处理单元，集成 Tensilica Vision P6 DSP@710MHz，32KB I-Cache /32KB I-RAM/512KB Data RAM，0.3Tops 神经网络运算性能，支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络。Hi3519AV100定制开发板提供4K@60 HDMI输入、4K@60 HDMI输出USB3.0、SDIO3.0、1路10M/100M/1000网络、RS232、RS485、GPIO、RTC等丰富外围接口。产品规格1、硬件规格参数项目类型型号参数说明核心配置处理器Hi3559AV100DSPensilica Vision P6 DSP@710MHzNNIE1.7Tops 神经网络运算性能DDR4DDR4*1 8Gb*1EMMC8GB连接器CON1-SATA4xFX10A-120P-SV2主板接口HDMI IN支持4K60输入HDMI OUT支持4K60输出网口MIC INLINE INLINE OUTUSB3.0TFRS2322UART2,UART4RS4851UART1GPIORTC电池工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）2.软件规格参数LinuxUboot版本U-Boot 2016.11启动方式支持从eMMC 启动烧录方式调试串口Kernel版本linux 4.9支持的文件系统ext4/nfs/yaffs2/ubifs下载方式串口/网口Device DriverSerial port串口驱动RTC硬件时钟驱动，保存系统时间Ethernet10/100/1000M 以太网卡驱动USB hostUSB 2.0 host 驱动USB deviceUSB 2.0 device 驱动INPUTHDMI 输入驱动MMC/SDMMC/SD 控制器驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动eMMCeMMC 驱动DDRDDR驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等图形界面QT5.8.0提供完善的QT 开发资源3、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V4、功耗典型电压典型电流典型功耗12VTBDTBD技术支持及资料 1、开发资料 提供基于核心板的产品设计手册，包括硬件设计、系统移植、驱动开发、 应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码 等供用户设计参考，产品开发速度提高 50%以上。 提供主芯片数据手册、软件开发环境、软件开发 SDK 包。提供 vio、avs、venc、vdec、dsp、nnie、ive 等丰富的 Linux 例程。 提供 Linux+Qt 开发环境，快速进入 Qt 应用软件开发。 2、技术支持 协助判断产品是否存在故障 HT-3559A 主板产品软硬件资源解释 帮助正确地编译与运行我们提供的源代码 按照产品文档资料，解决主板内出现的异常问题 3、增值服务 根据用户需求完成定制硬件及软件开发 支持 Linux 系统定制 支持 OEM/ODM 定制支持项目外包开发 查看更多

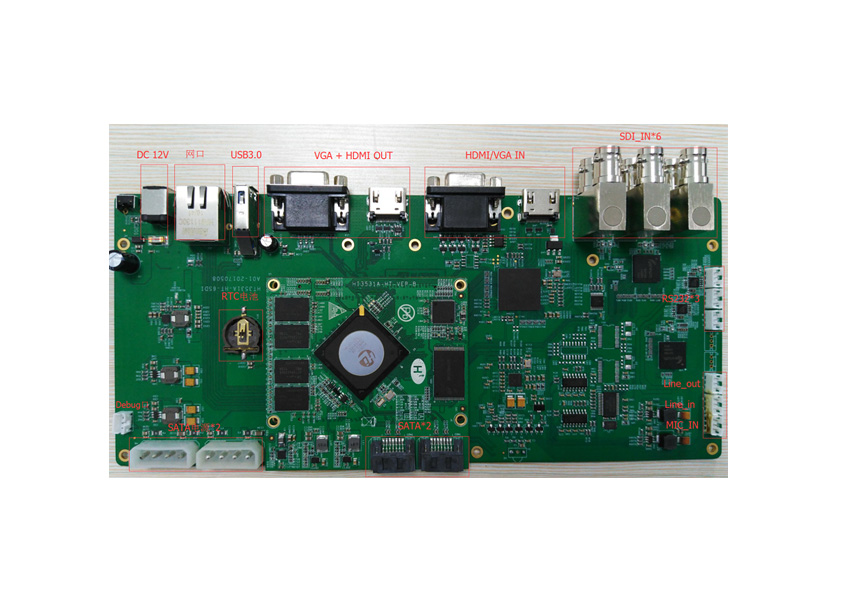

HT-Hi3531AV100定制开发套件
产品简介HI3531AV100定制开发板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3531AV100 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HI3531AV100定制开放板集多种优势于一身，强劲的处理器性能与内置的 4K/H.264视频编解码引擎提供了强悍的视频处理、视频分析与编解码能力。 性能及应用介绍HI3531AV定制开发板H.264编码可支持6路SDI输入，视频解码支持到1080P。开发板提供10/100/1000M 以太网口、USB 3.0、HDMI、SDI、SATA 等接口的扩展，可应用于全景拼接、教育、车载设备、会议等行业。 产品规格核心板尺寸为：80mm*75.8mm核心板预留资源介绍核心板配置：DDR：512MB *4 FLASH:32MB NAND:256MB开发板接口：1) DC12V/2A2) 1路千兆网口3) 1个debug调试串口4) 1个USB3.05) 1个RTC供电脚6) 1HDMI/1VGA 输入7) 6组SDI输入8) HDMI以及VGA输出9) 3组RS232输出10) 1路LINE IN输入11) 1路LINE OUT输出12) 2组SATA 查看更多
HT-Hi3531DV100标准开发套件
产品介绍1.产品简介Hi3531DV100标准开发板是常州海图信息科技股份有限公司推出的一款基于海图Hi3531D核心板设计的一款海思嵌入式开发板。Hi3531DV100处理器核心采用大小核架构，处理核心由ARM Cortex A9 双核@1.4GHz组成，处理性能强悍。Hi3531DV100标准开发板提供8路AHD模拟高清输入、8路音频输入、HDMI口输出、USB3.0、USB2.0、SATA、10M/100M/1000网络、RS232、RS485、GPIO等丰富外围接口。产品规格 资源描述上图中接口序号对应硬件规格参数中功能接口描述3、硬件规格参数项目类型型号参数说明核心配置处理器Hi3531DV100MPUARM Cortex A9 双核@1.4GHz存储内存DDRDDR3*4 2GB存储SPI Nand 2GbSPI NOR32M功能接口112V 电源适配器接口2UART3 接口3RS485 接口4UART0 接口，用于系统调试及UBOOT5UART2 接口6网络RJ45 接口7USB2.0 接口8HDMI 接口19VGA 接口10HDMI 接口211CVSB 接口12音频接口13VI 接口114VI 接口215SATA 接口116SATA 接口217SATA 接口318USB3.0 接口19红外接口20JTAG 接口21SATA 电源接口122SATA 电源接口223复位按钮24拨码开关工作环境操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）4、软件规格参数 Linux Uboot版本U-Boot 2016.11启动方式支持从spi nor flash 启动烧录方式调试串口 Kernel版本linux 3.18支持的文件系统jffs2/yaffs2/等下载方式串口/网口 Device DriverSerial port串口驱动Ethernet10/100/1000M 以太网卡驱动USB hostUSB 3.0 host 驱动USB deviceUSB 2.0 host 驱动INPUTHDMI 输入驱动I2SI2S 总线驱动OUPTHDMI 输出驱动SPISPI 总线驱动AUDIOINPUT/OUTPUT输入/输出声卡驱动TCP/IP提供完整的TCP/IP 协议配置系统和服务Ifconfig/route等用于网络配置及相关服务程序文件系统常用命令cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 5、工作环境环境参数min典型值max商业级温度0℃/70℃储存温度-10℃25℃85℃工作电压11.7V12V12.5V 6、 功耗典型电压典型电流典型功耗12VTBDTBD 查看更多
