产品简介

HI3516CV610标准开发板是常州海图信息科技股份有限公司推出的一款基于海思HI3516CV610核心板设计的嵌入式开发板，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HI3516CV610集多种优势于一身，具有强劲的处理器性能以及强悍的视频处理、视频分析与编解码能力。

性能与应用介绍

Hi3516CV610是一颗应用在安防市场的IPC SoC。 Hi3516CV610集成了ARM Cortex-A7 MP2四核处理器和性能强大的神经网络推理引擎，支持多种智能算法应用。同时，Hi3516CV610 标准开发板CPU内置DDR ，Hi3516CV610（10B）内置DDR2 传输速率可达到1332Mbps，拥有512Mb内存。Hi3516CV610（20B/20S/20G）内置DDR3/3L，传输速率可达到2133Mbps，拥有1GB内存。Hi3516CV610（00B/00S/00G）具有外置DDR3/3L，最高可拥有4GB内存。并且DDR其较小的体型带来诸多优势。首先，它更便于安装和集成到各种设备中，节省空间，无论是在小型安防设备还是智能家居终端，都能轻松适配。其次，较小的体型意味着更低的功耗，降低了设备的运行成本和散热需求，提高了设备的稳定性和可靠性。

HI3516CV610处理器核心具有四核ARM Cortex-A7 MP2，32KB I-Cache，32KB D-Cache，128KB L2 Cache,支持NEON 加速,集成FPU 处理单元。HI3516CV610主板提供音频方面有 LINE_IN 和 LINE_OUT，分别用于音频输入和输出，可连接外部设备实现声音采集与播放；USB2.0 接口能连接 U 盘，切换模式后可进行数据读写操作；摄像头 sensor 接口支持多种摄像头接入，用于视频图像采集处理；DEBUG 接口用于调试，网口可实现网络通信，JTAG 接口助力芯片调试测试，SPI 接口则可连接外部 SPI 设备，这些接口共同为开发板在多种应用场景下提供了强大的功能支持。

产品外观

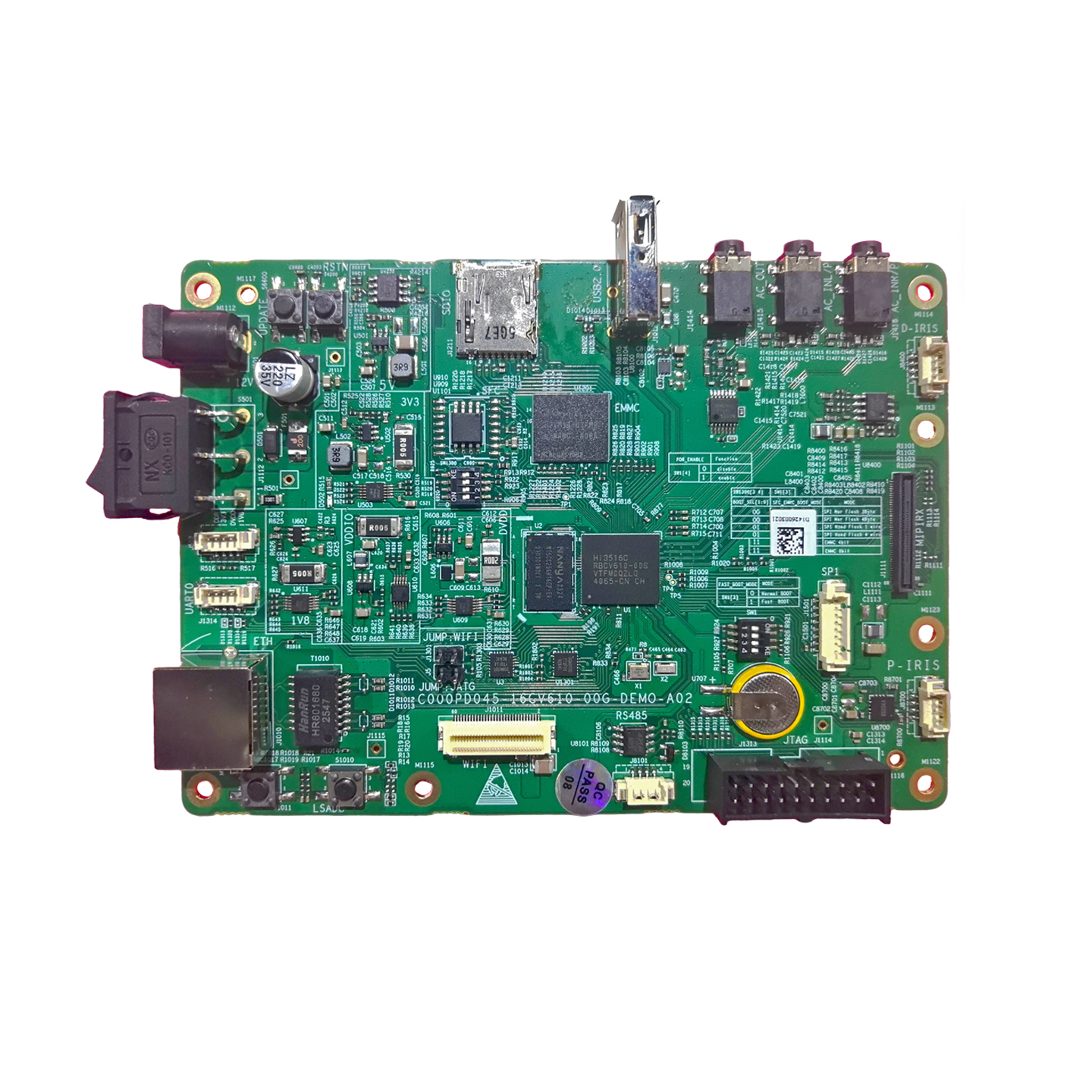

Hi3516CV610标准开发板-正面图

产品规格

1、机械尺寸

HT3516CV610-标准开发板-机械尺寸图

硬件资源描述

软件规格参数

工作环境

   功耗

技术支持及资料

1、开发资料

l 提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。

l 提供主芯片数据手册、软件开发环境、软件开发SDK 包。

l 提供vio、venc、vdec等丰富的Linux 例程。

l 提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。

2、技术支持

l 协助判断产品是否存在故障

l HT-3519DV500 开发板产品软硬件资源解释

l 帮助正确地编译与运行我们提供的源代码

l 按照产品文档资料，解决主板内出现的异常问题

3、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发
