HT-Hi3519AV100核心板

主要特点:

1、核心板引出资源丰富,尺寸为60*40

2、编解码能力为3840*2160@60fps

3、算力达到2TOPS

产品介绍


1、产品简介

Hi3519AV100核心板是常州海图信息科技股份有限公司推出的一款以华为海思 Hi3519AV100处理器为核心的通用产品,其丰富的设计资源、稳定的产品性能、强力的设计支持,为客户二次开发快速转化产品提供强有力的技术保障。Hi3519AV100核心板集多种优势于一身,该芯片还支持4K RAW数据输出, 可用于影片后期编辑。 该芯片采用先进的12nm低功耗工艺和低功耗架构设计, 简化客户产品的散热设计,有利于客户打造节能环保的智能摄像机产品。


2、性能及应用介绍

Hi3519AV100核心板H.265/H.264编解码,编码/解码性能高达4K*2K@60fps/1080p@240fps 该芯片集成了海思第 四代ISP, 支持WDR、 多级降噪、 六轴防抖及多种图像增强和矫正算法, 为客户提供图像质量。支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ,支持完整的 API 和工具链(编译器、仿真器) , 易于适配客户定制网络 等。Hi3519AV100提供了丰富的计算资源,支撑行业类应用和消费类应用。 Hi3519AV100核心板集成了两个A53核, 支持双操作系统,使得快速启动、实时性和外设驱动的丰富性得以兼顾 。




产品规格

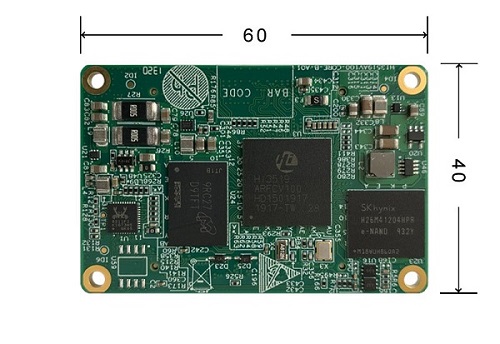

1、机械尺寸

1391e86a54ad616ff8d77af5e768705a

Hi3519AV100核心板 机械尺寸图

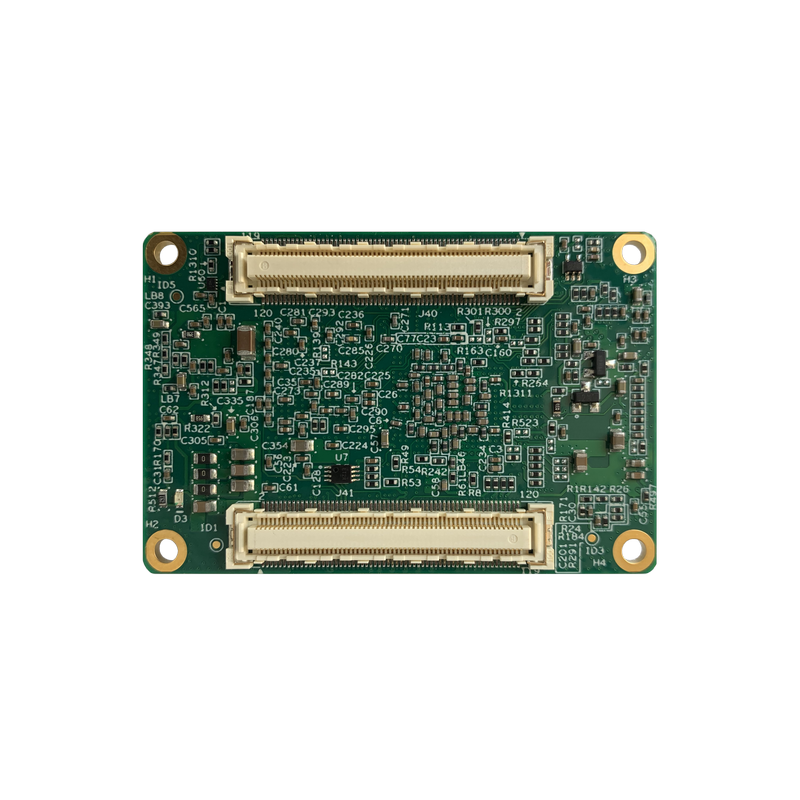

连接器型号(核心板)

J40,J41FX10A-120S-SV(21)

连接器型号(配套底板)

J1    FX10A-120P-SV2(83)

引脚间距

0.5mm

引脚数量

240



2、硬件规格参数

项目

类型

型号参数

说明

核心配置

处理器

Hi3519A


DSP

ensilica Vision P6 DSP@710MHz

NNIE

1.7Tops 神经网络运算性能

DDR4

DDR4*4 8Gb*4

存储

内存

EMMC

8GB

存储

SPI FLASH



连接器

BTB连接器

DV12V/2A

板载功能
接口

电源

电源输入

原生HDMI2.0接口

以太网

1000M/100M/10M

千兆(板载)

RTC

纽扣电池


引脚功能

视频输入

1

1路4K60

视频输出

1

1路4K60

音频

1


I2C

1


SPI

1


ADC

2


UART

5

UART0为调试串口


PWM

2



USB3.0

1



GPIO

若干



RTC

1


工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)



3、软件规格参数



























Linux





Uboot

版本

U-Boot 2016.11

启动方式

支持从eMMC 启动

烧录方式

调试串口



Kernel

版本

linux 4.9

支持的文件系统

ext4/nfs/yaffs2/ubifs

下载方式

串口/网口















Device Driver

Serial port

串口驱动

RTC

硬件时钟驱动,保存系统时间

Ethernet

10/100/1000M 以太网卡驱动

INPUT

HDMI 输入驱动

MMC/SD

MMC/SD 控制器驱动

I2S

I2S 总线驱动

OUPT

HDMI 输出驱动

SPI

SPI 总线驱动

eMMC

eMMC 驱动

DDR

DDR驱动

AUDIO

INPUT/OUTPUT

输入/输出声卡驱动

TCP/IP

提供完整的TCP/IP 协议

配置系统和服务

Ifconfig/route

用于网络配置及相关服务程序

文件系统

常用命令

cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等

图形界面

QT5.8.0

提供完善的QT 开发资源



4、工作环境

环境参数

min

典型值

max

商业级温度

0℃

/

70℃

储存温度

-10℃

25℃

85℃

工作电压

11.7V

12V

12.5V



5、功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD



技术支持及资料


1、开发资料

提供基于核心板的产品设计手册,包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考,产品开发速度提高50%以上。

提供主芯片数据手册、软件开发环境、软件开发SDK 包。

提供vio、venc、vdec 等丰富的Linux 例程。

提供Linux+Qt 开发环境,快速进入Qt 应用软件开发。



2、技术支持

协助判断产品是否存在故障

HT-3519A核心板产品软硬件资源解释

帮助正确地编译与运行我们提供的源代码

按照产品文档资料,解决主板内出现的异常问题



3、增值服务

根据用户需求完成定制硬件及软件开发

支持Linux系统定制

支持OEM/ODM定制

支持项目外包开发
