HaiBox-E边缘计算盒(10T)

主要特点:

四核ARM Cortex A55@1.2GHz

32KB I-Cache,32KB D-Cache /512KB L3cache

支持Neon加速,集成FPU处理单元

内置32bit MCU@500MHz

32KB l-Cache,32KB D-Cache /64KB TCM

1、产品简介

HaiBox-E边缘计算盒内置高性能403芯片,四核A55@1.2GHz CPU,搭载海图科技先进的智能算法和图像处理技术,提供1080p30下8路编码10路解码的应用,可提供10 TOPS算力。产品模块集成化程度高,安装方便、操作简单,易学易用;提供二次开发接口,可通过接口适用于现有的主流新旧高清网络摄像机,建设成本低;完全嵌入式系统,采用强固轻型铝合金材料设计,无风扇结构传导型散热,具备现场7*24小时稳定运行能力。广泛应用于智慧城市、智慧工厂、智慧电力、智慧水务、智慧农业、安防监控等行业。



2、性能及应用介绍

HaiBox-E边缘计算盒,编码/解码性能高达4K*2K@60fps/1080p@240fps ,支持INT4/FP16 计算,INT8计算下支持winograd加速;支持兼容caffe、TensorFlow、ONNX、PyTorch等主流深度学习框架兼容;支持YUV、RGB、RAW等多种输入格式数据,支持图像预处理、图像批处理;可兼容昇腾CANN训练模型以及AscendCL推理接口库;支持 AlexNet、 VGG、 ResNet、 GoogLeNet 等多种分类神经网络 ,易于适配客户定制网络等。HT-AIBox-I边缘计算盒提供了丰富的计算资源,支撑行业类应用和消费类应用。

HT-AIBox-I边缘计算盒是基于海图科技先进的视觉分析技术开发的产品,可提供图片分析比对和视频结构化分析能力。采用嵌入式 Linux 系统,稳定性强,满足工业级应用需求,适用于工厂、园区、楼宇、校园等要求智能应用的场所。HT-AIBox-I边缘计算盒包括首页;预览(人脸识别、人数统计、人群统计); 查询(识别记录、抓拍记录、行为告警、机物告警、人员聚集告警、人数统计等);网络设置;脸库管理;人员信息;摄像机管理;系统设置(设备信息、时间设置,存储管理、参数设置和系统维护)等。





三、产品规格

1、外观与尺寸

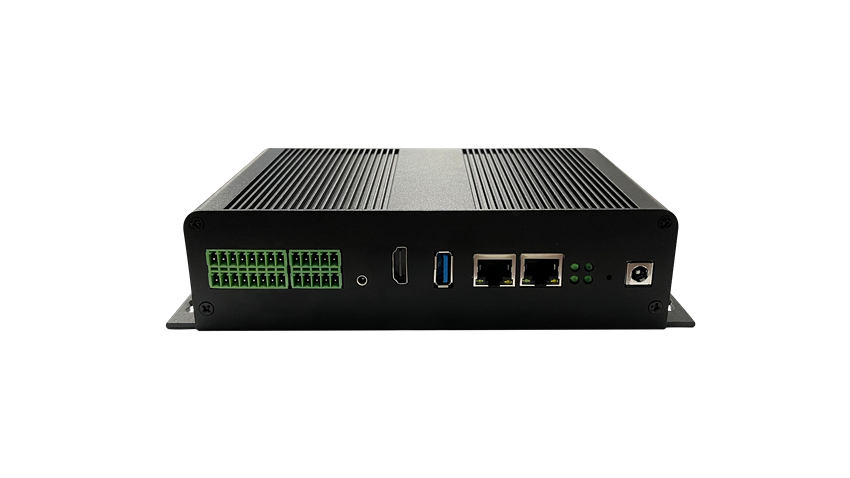

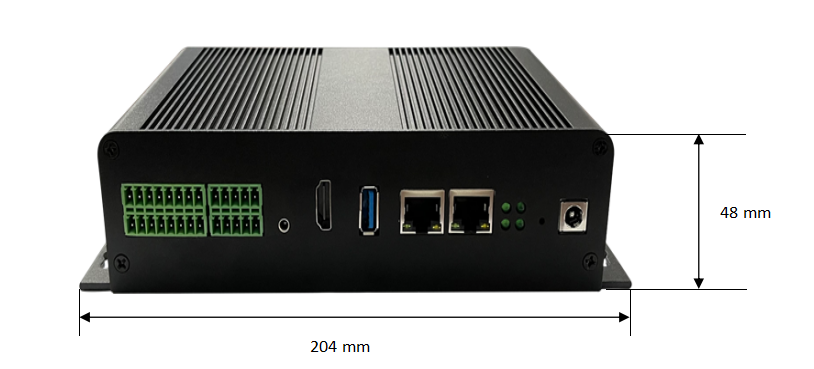

HT-AIBox-I边缘计算 正面视图

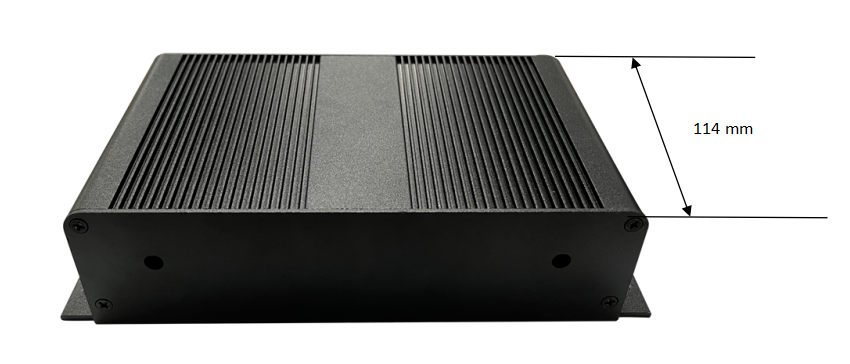

HT-AIBox-I边缘计算 背面视图





产品尺寸(mm)

204*114*48





2、硬件规格参数

核心配置

处理器

CPU

四核A55@1.2GHz

NPU

10Tops INT8

存储

DDR

LPDDR4 8GB

ROM

EMMC5.1 8GB

电源

电源输入

DC12V

接口资源

视频解码

10x

10路*1080P@30,支持H264、H265

视频编码

8x

8路*1080P@30,支持H264、H265

GMAC

2x

2路*10/100/1000Mbps 网口

RS232

2x

2*3pin凤凰端子

RS485

2x

2*3pin凤凰端子

DEBUG

1x

1*2.5mm音频座 RS232

USB3.0

1x

1*USB3.0 Host

TF

1x

1*TF卡槽

MSATA

1x

报警存储

HDMI

1x

最大支持4K@60

IO输出

4x

继电器输出

IO输入

4x

光耦输入(有源)

RTC

1x

内部电池供电

复位按键

1x

恢复出厂设置

电源指示灯

1x

红色

网络指示灯

1x

绿色

磁盘指示灯

1x

绿色

运行指示灯

1x

绿色

PCIE(USB2.0)

1x

可扩展WIFI/4G模块

PWM风扇接口

1x

内部预留

硬件看门狗


支持(MCU)

散热方式


被动散热

工作温度


-40~80℃



3、软件规格参数

视频接入能力

视频流输入

视频分辨率:3840x2160、2560x1440、1920x1080、1280x720、760x576等,

最大支持4-8路RTSP实时视频输入

编解码类型

H264、H265

接入协议

ONVIF、RTSP

视频转发能力

转发协议

RTSP、GB28181、RTMP、HTTP

视频显示

视频显示

HDMI2.0 支持多画面分割

WEB 支持多画面图片流

报警信息存储

报警录像

支持带标记的报警视频存储、查询(时间自定义设置)

报警图片

支持报警图片、信息存储、查询

算法类型

人脸检测识别

定制化功能

行为分析

区域入侵、人员离岗、人员睡岗、未带安全帽、未穿工服、抽烟检测、拨打手机、人员聚集、人员徘徊、跌倒检测

客流统计

定制化功能

环境检测

定制化功能

交通检测

定制化功能

工业检测

定制化功能

OCR识别

定制化功能

仪表检测

定制化功能

智慧矿山

定制化功能

智能环保

定制化功能

识别性能

人脸

定制化功能

机动车

定制化功能

其他·

定制化功能

集成协议

SDK/接口

HTTP、WebSocket协议
提供windows下SDK

基础模块

网络设置

支持静态、DHCP网络参数设置

运行状态

CPU、内存、磁盘状态显示

设备信息

设备序列号、软件版本号、算法版本号等

日志管理

运行状态、报警信息等

升级管理

手动、自动升级功能

时间设置

手动、NTP校时

系统版本

内核版本

4.19.90



4、工作环境

环境参数

最小值

典型值

最大值

工作温度

-40℃

/

80℃

储存温度

-40℃

25℃

80℃

工作电压

11.7V

12V

12.5V



5、功耗

典型电压

典型电流

典型功耗

12V

TBD

TBD



四、技术支持及资料

1、开发资料

l 提供操作手册

l 软件SDK 开发包



2、技术支持

l 协助判断产品是否存在故障

l 帮助正确地使用产品,协助指导部分二次开发功能

l 根据客户功能需求,沟通特殊功能的SDK实现(付费项目)



3、增值服务

l 根据用户需求完成定制硬件及软件开发

l 支持Linux系统定制

l 支持OEM/ODM定制

l 支持项目外包开发



4、产品包装说明

l 主机 *1

l 电源适配器 *1
