嵌入式开发套件是海图科技与华为海思、瑞芯微、比特大陆等多家芯片厂商合作。基于不同芯片平台特点，开发出各类适用于不同行业场景的嵌入式产品。
1、双核Cortex-A72 up to 1.8GHz
2、四核Cortex-A53 up to 1.4GHz
3、NPU up to 3.0TOPS
4、Mali-T860MP4 GPU
5、HDR10/HLG
6、H264 encoder
7、USB Type-C
产品介绍
1. 产品简介
HT-RK3399Pro开发板是常州海图电子科技有限公司推出的一款以瑞芯微 RK3399Pro 处理器为核心的通用产品，其丰富的设计资源、稳定的产品性能、强力的设计支持，为客户二次开发快速转化产品提供强有力的技术保障。HT-RK3399Pro集多种优势于一身，强劲的处理器性能提供了强悍的视频处理和编解码能力，可以解码4K H.264/H.265 60fps视频，处理器提供了3.0Tops算力, 支持8bit/16bit运算，NPU性能可以代替海思HI3519AV100。
HT-RK3399Pro开发板采用16GB eMMC，DDR为4+2GB，RK3399Pro芯片性能见下表：
详细参数 | |
CPU | • 双Cortex-A72+四Cortex-A53 大小核CPU结构 |
| • 频率高1.8GHz | |
GPU | • Mali-T860MP4 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 |
| • 支持AFBC（帧缓冲压缩） | |
NPU | • 支持8bit/16bit运算 |
| • 支持TensorFlow、Caffe模型 | |
内存 | • 双通道DDR3-1866/DDR3L-1866/LPDDR3-1866/LPDDR4 |
| • 支持eMMC 5.1，SDIO3.0 | |
多媒体 | • 支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps |
| • 1080P 多格式视频解码 (VC-1, MPEG-1/2/4, VP8) | |
| • 1080P 视频编码，支持H.264，VP8格式 | |
| • 视频后期处理器：反交错、去噪、边缘/细节/色彩优化 | |
显示 | • 双VOP显示：分辨率分别支持4096x2160 及2560x1600 |
| • 支持双通道MIPI-DSI （每通道4线） | |
| • 显示支持：eDP 1.3（4 线，10.8Gbps） | |
| • HDMI 2.0支持4K 60Hz显示，支持HDCP 1.4/2.2 | |
| • 支持DisplayPort 1.2 (4 线，支持4K 60Hz) | |
| • 支持Rec.2020和Rec.709色域转换 | |
接口 | • 双ISP像素处理能力高达13MPix/s，支持双路摄像头数据同时输入 |
| • 支持USB3.0 Type-C接口 | |
| • 支持PCIe 2.1 (4 full-duplex lanes ) | |
| • 内置低功耗MCU | |
| • 支持8路数字麦克风阵列输入 | |

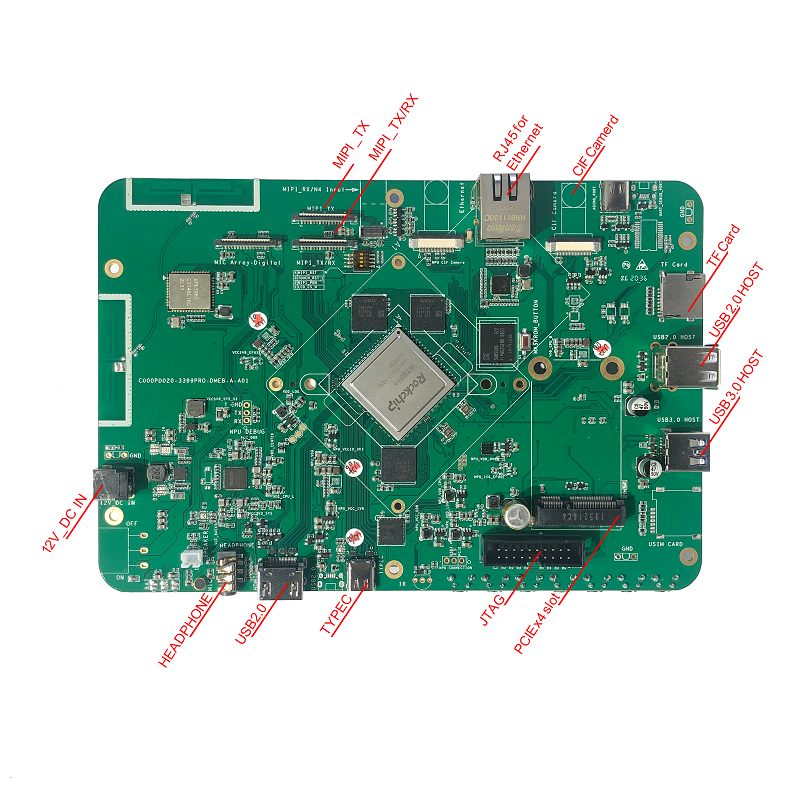

2、硬件规格参数
项目 | 类型 | 型号参数 | 说明 | |
核心配置 | 处理器 | RK3399Pro | MPU | l 双核Cortex-A72 up to 1.8GHz l 四核 Cortex-A53 up to 1.4GHz |
GPU | Mali-T860MP4 | |||
NPU | 3.0TOPS | |||
存储 | 内存 | DDR3 | DDR3*3 4+2GB | |
存储 | EMMC | 16GB | ||
SPI FLASH | ||||
板载功能 | 电源 | 电源输入 | DV12V/2A | |
按键 |
X7 | VOL+/VOL-/MENU/HOME/Recovery按键/RESET/POWER | ||
音频输入输出 | MIC输入 | MIC/LINEOUT | ||
USB | X3 | DEBUG、OTG、HOST | ||
Camera插座 | X2 | CIF Camera、MIPI Camera | ||
EDP扩展座 | X1 | 接edp屏输出 | ||
LCM MIPI连接座 | MIPI信号输出 | 接mipi屏输出 | ||
MIC_ARRAY Interface扩展接口 | X1 | 进行MIC设备调试开发 | ||
PCIe x4 连接座 | X1 | 接PCIE设备调试开发 | ||
网口1 | MDI | 1000M/100M/10M | ||
JTAG Debug调试座 | X1 | 通过JTAG进行调试开发
| ||
HDMI | X1 | HDMI 2.0 输出接口 | ||
IR接口 | X1 | 红外遥控接收接口 | ||
TF | X1 | SDMMC 2.0/3.0 | ||
工作环境 | 操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露） | |||
3、软件规格参数
Linux |
Uboot | 版本 | U-Boot |
启动方式 | 支持从eMMC 启动 | ||
烧录方式 | 调试串口 | ||
Kernel | 版本 | linux 4.19 | |
支持的文件系统 | ext4 | ||
下载方式 | 串口/网口 | ||
Device Driver | Serial port | 串口驱动 | |
RTC | 硬件时钟驱动，保存系统时间 | ||
Ethernet | 10/100/1000M 以太网卡驱动 | ||
USB host | USB host 驱动 | ||
USB device | USB device 驱动 | ||
INPUT | Sensor 驱动 | ||
MMC/SD | MMC/SD 控制器驱动 | ||
I2S | I2S 总线驱动 | ||
OUTPUT | MIPI 输出驱动 | ||
IR | IR驱动 | ||
SPI | SPI 总线驱动 | ||
eMMC | eMMC 驱动 | ||
DDR | DDR驱动 | ||
AUDIO INPUT/OUTPUT | 输入/输出声卡驱动 | ||
I2C | I2C驱动 | ||
TCP/IP | 提供完整的TCP/IP 协议 | ||
配置系统和服务 | Ifconfig/route 等 | 用于网络配置及相关服务程序 | |
文件系统 | 常用命令 | cat、chmod、echo、free、top、kill、ls、mkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
技术支持与服务
1、技术支持
协助判断产品是否存在故障
开发板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题
2、增值服务
根据用户需求完成定制硬件及软件开发
支持Linux系统定制
支持OEM/ODM定制
支持项目外包开发
